KHỚP NỐI NHANH KHÍ NÉN

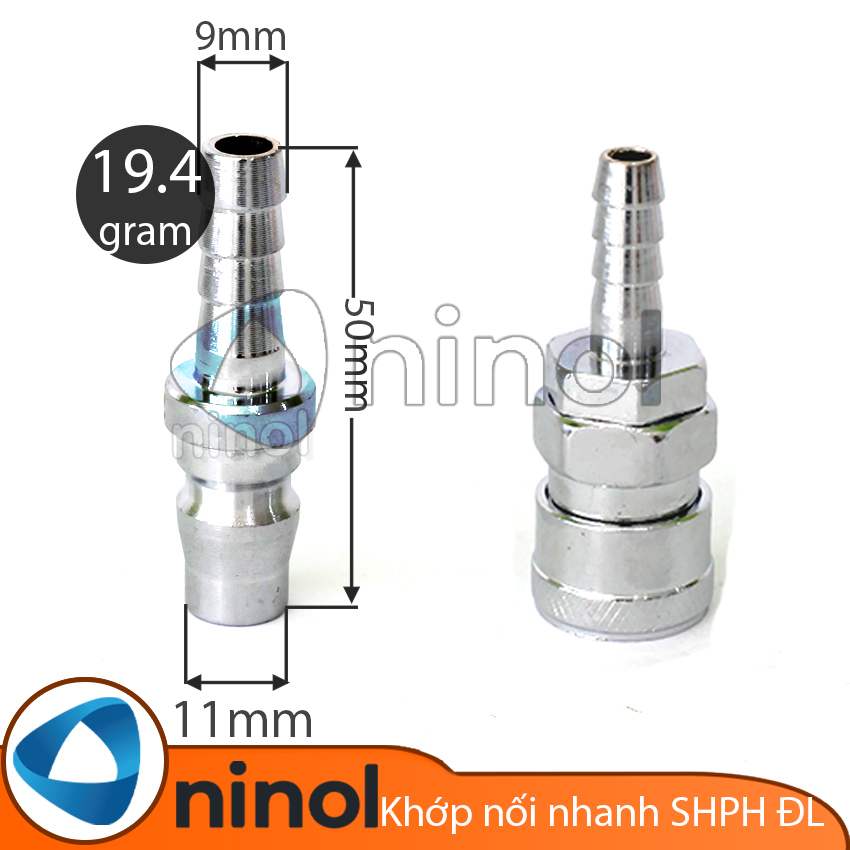

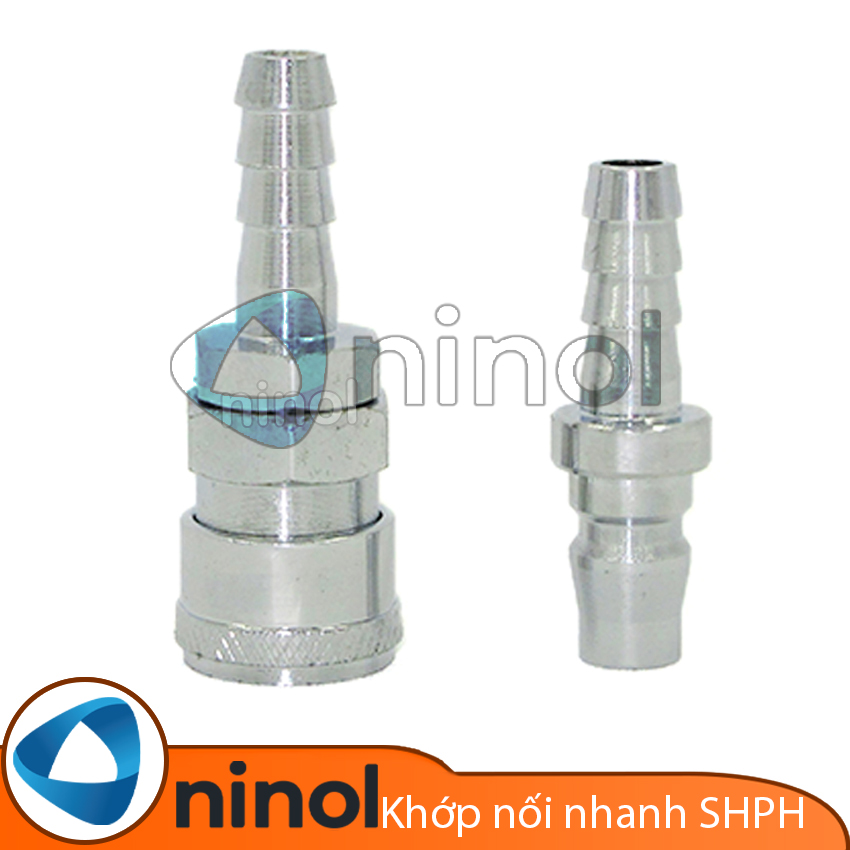

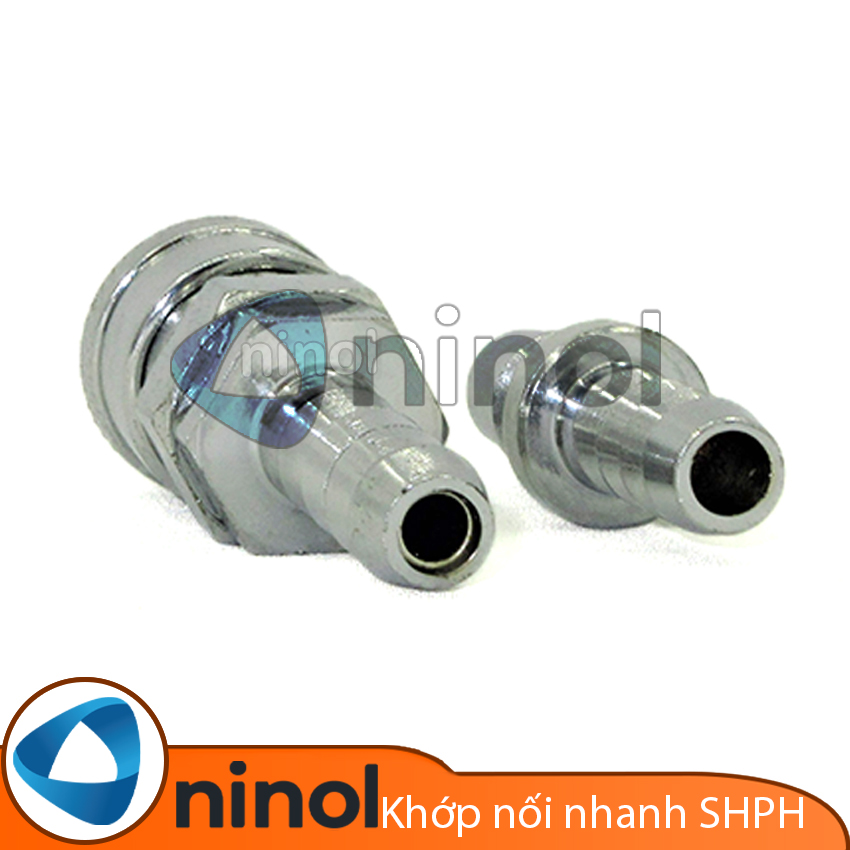

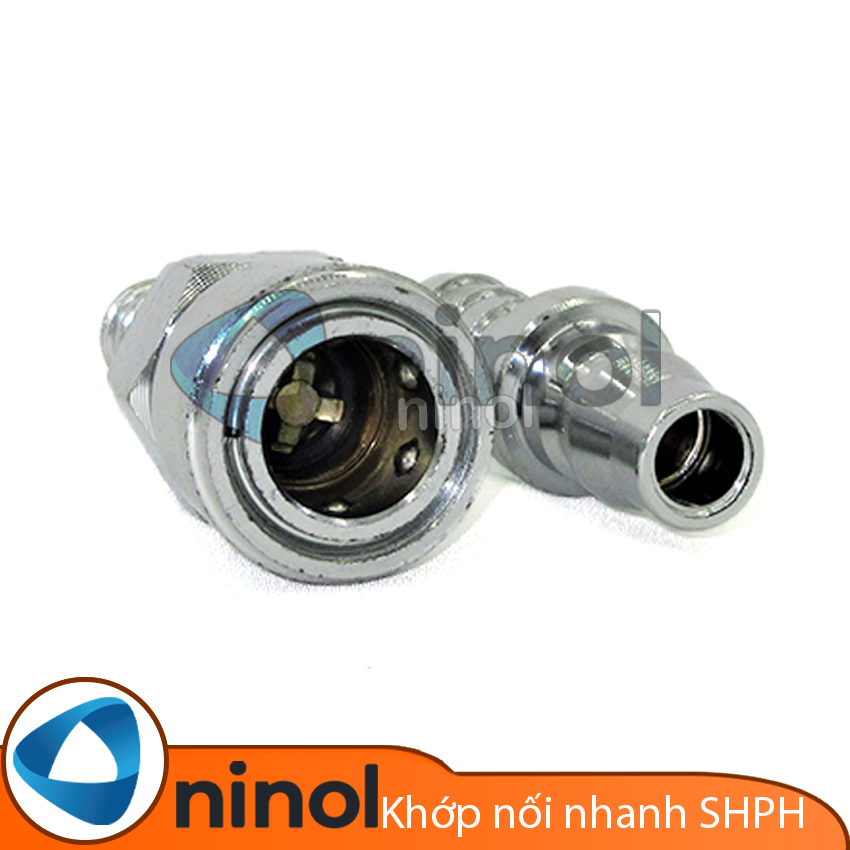

Thông tin kĩ thuật của Khớp nối nhanh khí nén SHPH:
- Quy khách ren:
+ 20SH: Đầu cái - Đuôi chuột 8 (Gắn ống 8.5mm - 5/16")
+ 20PH: Đuôi đực - Đuôi chuột 8 Gắn ống 8.5mm - (5/16")
+ 30SH: Đầu cái - Đuôi chuột 10 (Gắn ống 10mm - 3/8")
+ 30PH: Đuôi đực - Đuôi chuột 10 (Gắn ống 10mm - 3/8")
+ 40SH: Đầu cái - Đuôi chuột 12 (Gắn ống 13mm - 1/2")
+ 40PH: Đuôi đực - Đuôi chuột 12 (Gắn ống 13mm - 1/2")
- Áp suất làm việc: 1.0 MPa.
- Áp suất tối đa: 1.5 MPa
Đặc điểm của cút và khớp nối khí nén:
Độ bền cao: do hệ thống khí nén cần an toàn cao nên khớp nối nhanh được chế tạo cực chắc chắn và độ bền caoĐược chế tạo bằng thép, thau hoặc nhựa đặc chủng để gia tăng độ bềnCác bộ phận như van, bi, lò xo được kết nối chắc chắn, giúp tăng độ bền, dễ dàng sử dụng
Trên thị trường có rất nhiều loại khớp nối nhanh khí nén inox, nếu dựa trên chất liệu và đặc điểm thì ta có thể thấy 3 loại chính:
Khớp nối khí nén kim loạiKhớp nối khí nén bằngnhựaCút nối nhanh khí nén có gen vặn
Tuy nhiên, các loại đầu nối khí nén đều có những nét riêng biệt cụ thể như:
Khớp nối khí nén | Cút nối nhanh |
Khớp khí nén được làm từ thép không gỉ, đồng hoặc kim loại mạ inox.Thao tác cắm nhanh, độ bền và chịu lực, nhiệt cao.Đầu nối nhanh khí nén đến từ nhiều thương hiệu khác nhau như Trung Quốc, Nhật Bản.Có nhiều loại như: khớp nối dây, nối gen ( 13, 17 ), khớp nối khí nén đuôi chuột…Được sử dụng nhiều trong các gara ô tô, khu công nghiệp… dùng trong các loại súng xiết, mở bulong, bắn đinh… | Phần lớn đầu khớp nối nhanh khí nén bằng nhựa cứng với đầu gen bằng đồng, hợp kim.Các hàng được sử dụng nhiều: ASK, CMC, ATNC…Đa dạng về kích cỡ cũng như kiểu dáng.Giá thành rẻ.Được sử dụng nhiều trong các dây truyền sản xuất, xưởng lắp ráp… dùng trong máy lọc nước, phun sương, xi lanh hơi, van điện từ…Được phân thành 2 loại chính là cút nối ( nối nhanh, dây với dây…) và cút gen ( 5, 10, 13, 17, 21 ) |
Phân loại đầu nối khí nén theo hình dạng
Gen trongGen ngoàiDây
