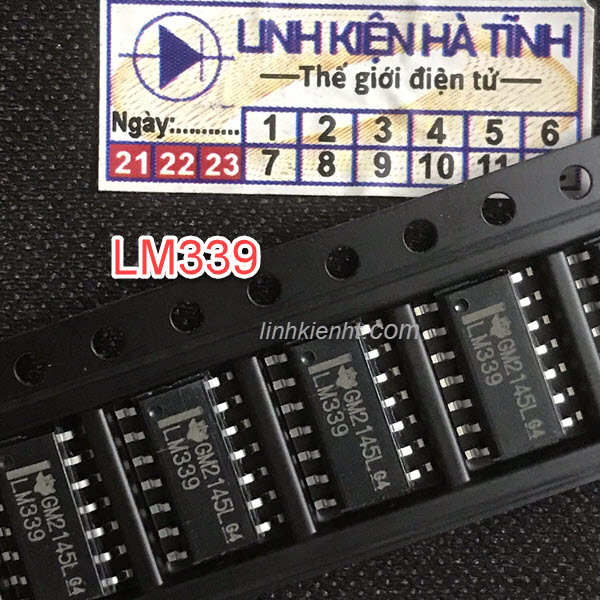

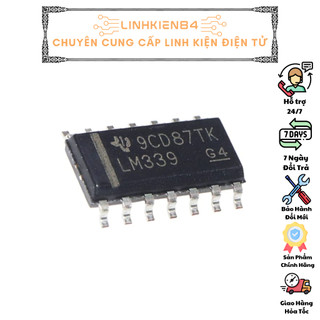

IC So Sánh LM339

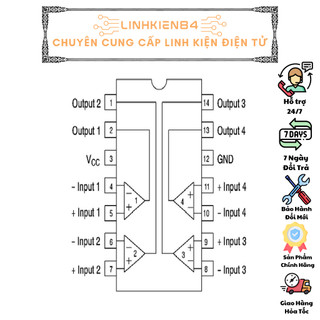

- LM339 là một IC so sánh vi phân bốn trong đó bốn bộ so sánh điện áp độc lập nằm bên trong một gói 14 quy trình duy nhất. - Vì nó là một IC so sánh, do đó nó so sánh hai giá trị đầu vào và tạo đầu ra tùy thuộc vào sự so sánh. Tất cả các trình so sánh hoạt động độc lập và do đó chúng có thể thực hiện các tác vụ khác nhau cùng một lúc. IC LM339 tương thích với tất cả các dạng logic TTL, MOS và CMOS. Nguyên lý làm việc của LM339 - Cách làm việc của IC so sánh vi sai tương tự như các IC so sánh khác. Mỗi COM có ba chân. Các chân đầu vào đảo ngược (-IN) và không đảo (+ IN). Chúng tôi kết nối điện áp đầu vào dương với thiết bị đầu cuối không đảo và tín hiệu đầu vào âm với chân không đảo. - Nếu điện áp tại chân -IN lớn hơn chân + IN và điện áp bù, đầu ra sẽ là mức logic 0. - Tương tự, nếu điện áp tại chân + IN cao hơn -IN và các đầu nối bù, tín hiệu mức cao logic sẽ xuất hiện ở chân đầu ra. Các ứng dụng bao gồm - Tạo xung sóng vuông và tạo độ trễ thời gian - Chuyển đổi tín hiệu tương tự sang kỹ thuật số - Bộ dao động điều khiển điện áp - Máy dò đỉnh và trong các ứng dụng phát hiện mức - Dụng cụ đo lường - Bộ khuếch đại đầu dò
