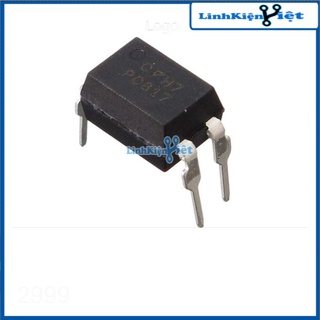

ic so quang so sánh PC817 5V 5mA DIP

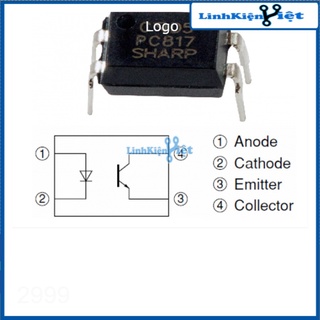

*THÔNG SỐ KỸ THUẬT: Sơ đồ chân PC817 -Chân 1: Anode -Chân 2: Cathode -Chân 3: Emitter-Phát -Chân 4: Collector -Thu *CÔNG DỤNG: -Opto rất hay được sử dụng trong các hệ thống điện-điện tử công suất lớn dùng để ngăn các xung điện áp cao hay các phần mạch điện công suất lớn có thể làm hư hỏng các ngõ điều khiển công suất nhỏ trên một bo mạch . -Opto PC817 dùng để cách ly giữa bo điều khiển và Motor DC. Sơ lược về hoạt động của mạch này như sau: khi nhận được tín hiệu điện kích vào chân 1 của Opto PC817 > chân 3 -4 Opto thông mạch >FET IRF540 dẫn dòng làm cho motor quay -Cách ly điều khiển giữa hai tầng mạch điện khác nhau. Với sơ đồ ứng dụng trên.vơi OK1. khi cung cấp 5V vao chân số 1, LED phía trong Opto nối giữa chân số 1 và 2 sáng, xảy ra hiệu ứng quang điện dẫn đến 3-4 thông,mức logic sẽ bị chuyển từ 1 sang 0 mà không cần tác động trực tiếp từ IC. -Nếu có sự cố từ tầng ứng dụng như cháy, chập, tăng áp,...thì cũng không làm ảnh hưởng đến tầng điều khiển. Sản phẩm PC817 5V 5mA DIP được cung cấp bởi Linh Kiện Điện Tử TuHu. #icmach #ic ============
