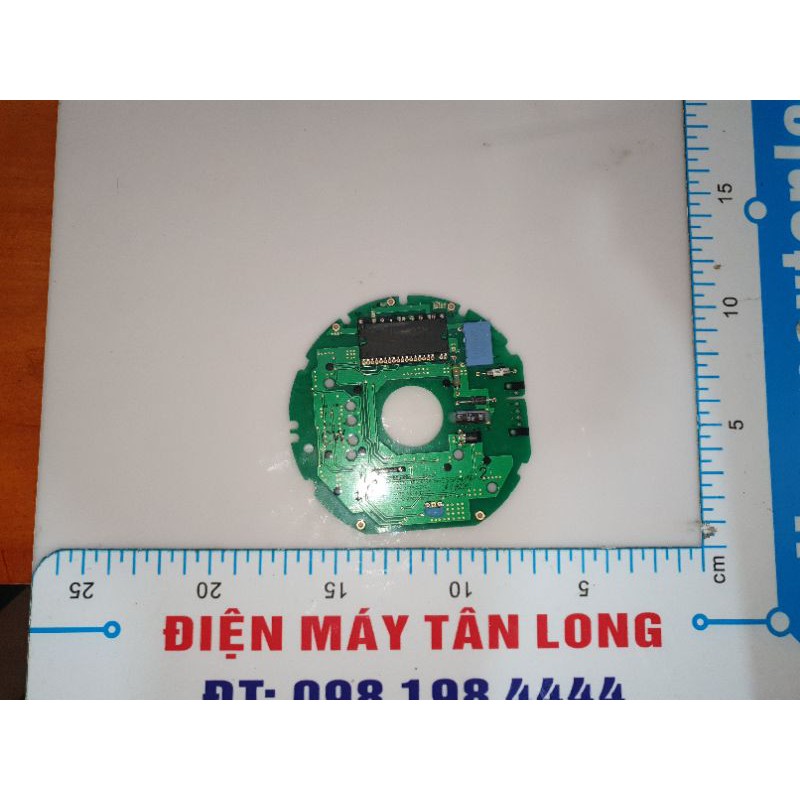

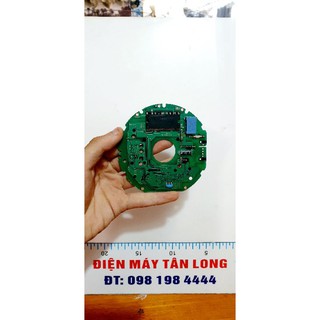

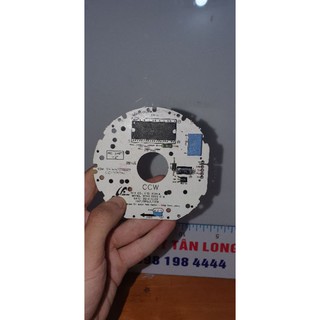

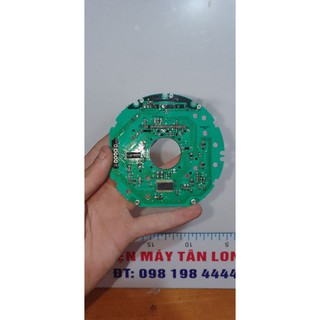

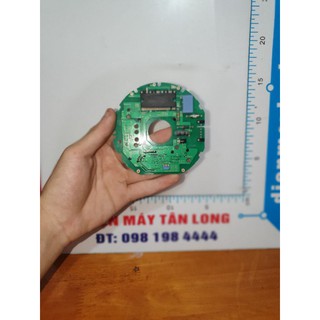

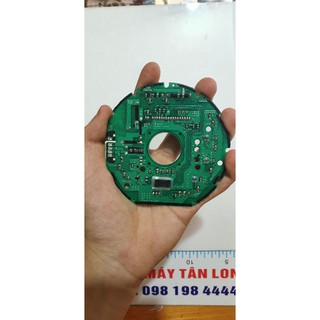

IC SIM6822 CẮT MÁY

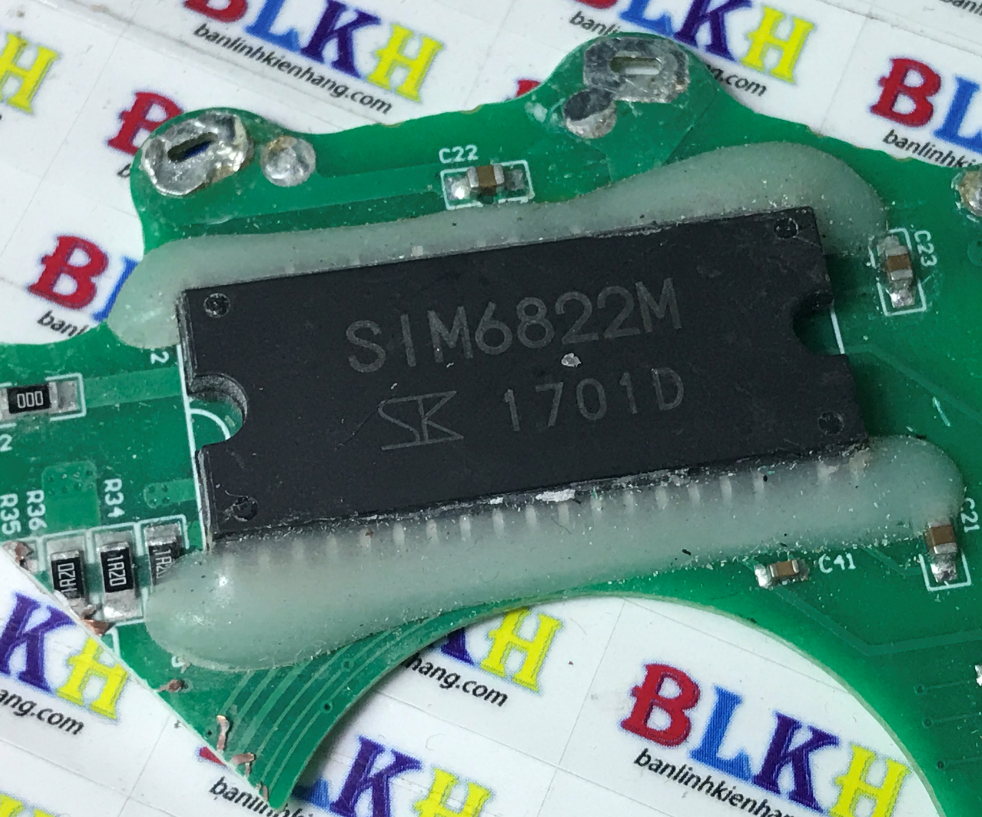

Hôm nay, Điện Máy Tân Long sẽ giới thiệu cho các bạn 1 sản phẩm đó chính là IC SIM6822. IC công suất SIM6822 SIM6822M hiện đang sử dụng rất nhiều điều khiển motor nén trong tủ lạnh, hoặc điều khiển motor quạt, motor bơm của máy giặt, máy sấy, điều hòa.  Mạch ứng dụng khác sử dụng 3 điện trở shunt và IC Công suất SIM6822M SIM6822 Xét trong sơ đồ mạch 1 sử dụng một điện trở shunt. Điện áp xoay chiều đầu vào được lọc và chỉnh lưu, tạo ra điện áp một chiều cao Vdc.  Điện áp được san phẳng bằng tụ Cs và Cdc. Cực âm qua điện trở Shunt đấu vào chân LS3A(1). Đây là mạch lực để điều khiển động cơ 3 pha. Các chân U(31) V(2) V1(26) W2(37) đấu với ba đầu vào động cơ 3 pha. Các chân V1 đấu vào V2, W1 đấu vào W2 Các chân VB1B VB1A được đấu với nhau, chân này lấy điện áp từ chân U, sử dụng Diode zener ghim áp khoảng 20Vdc cung cấp nguồn cho mạch Logic bên trong IC Công suất SIM6822.  Chân VCC1(17) đấu với chân VCC2(5). Chân COM1(16) đấu với chân COM2(6). Điện áp giữa chân VCC và COM khoảng 20Vdc cung cấp cho vi xử lý và mạch LOGIC bên trong IC Công suất SIM6822M.  Các chân HIN1 , HIN2, HIN3, LIN1, LIN2, LIN3 là các chân kết nối với vi xử lý, nhận tín hiệu từ vi xử lý để điều khiển tần số đóng cắt 6 IGBT bên trong SIM6822. Đây là công nghệ biến tần điều khiển điện áp và tân số đầu ra cung cấp cho motor 3 pha chạy mượt hơn và tiết kiệm điện hơn.  Chân FO(4) là chân báo tín hiệu lỗi từ SIM6822 về vi xử lý. Phạm vi điện áp ra của chân FO(4) từ -0.5V đến 7V .  Ở trang thái hoạt động binh thường không có lỗi xảy ra thì điện áp tại chân FO(4) thấp nhất là 4.8V . Liên Hệhotline+(Anh Nam) or 0968432004 ( Thái) để được tư vấn nhiệt tình nhất
