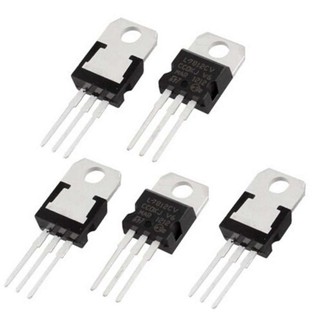

IC ổn áp 7812 - loại tốt

7812 hay LM7812 là IC điều chỉnh điện áp dương gói TO-220 thuộc dòng LM78xx được sản xuất bởi nhiều hãng linh kiện điện tử khác nhau. IC cung cấp điện áp đầu ra cố định 12V bất kể điện áp đầu vào dao động hoặc thay đổi liên tục hoặc cao hơn 12V nhưng điện áp đầu vào không được quá 35V, đây là giới hạn điện áp đầu vào tối đa mà IC này có thể xử lý. Hơn nữa điện áp đầu vào không được nhỏ hơn 14V, đó là yêu cầu điện áp đầu vào tối thiểu của IC để cung cấp đầu ra cố định 12V. Mặc dù IC này được thiết kế cho đầu ra cố định nhưng đầu ra cũng có thể điều chỉnh được nếu bạn cần bằng hai điện trở bên ngoài ở đầu ra, chi tiết có thể tìm thấy bên dưới trong bài viết này. Trong quá trình sử dụng, khi IC thực hiện điều chỉnh điện áp hoặc giảm điện áp đầu vào, tất cả sự chênh lệch điện áp giữa điện áp đầu vào và đầu ra được chuyển thành nhiệt do đó cần phải có một bộ tản nhiệt phù hợp để IC hoạt động bình thường. IC có thể xử lý tải tối đa 1A đến 1,5A nhưng dòng đầu vào phải là 2A để có 1A đến 1,5A ở đầu ra. Thông số kỹ thuật của IC 7812 Gói TO-220 Dòng điện đầu ra là 1,5 Ampe Chức năng tắt ngắn mạch ngay lập tức Chức năng tắt nhiệt ngay lập tức Xác thực để sử dụng trong các thiết bị thương mại Đầu ra 12V chính xác và cố định Điện áp đầu vào tối đa là 35V DC Dòng điện chờ thấp chỉ 8mA Sơ đồ chân Hướng 7812 phía trước mặt thì sơ đồ chân của nó theo thứ tự từ trái qua phải lần lượt là chân 1 đầu vào, chân 2 nối mass, chân 3 đầu ra.
