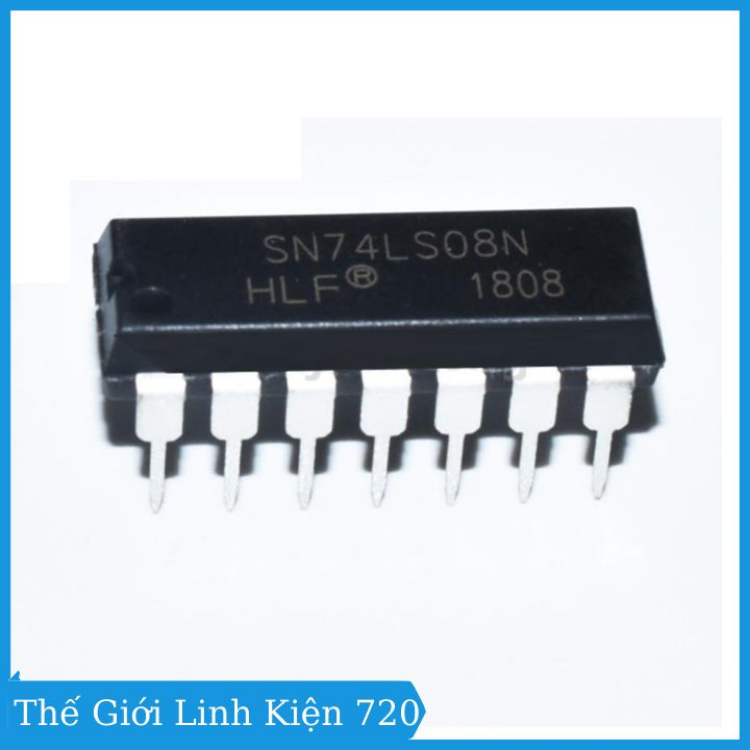

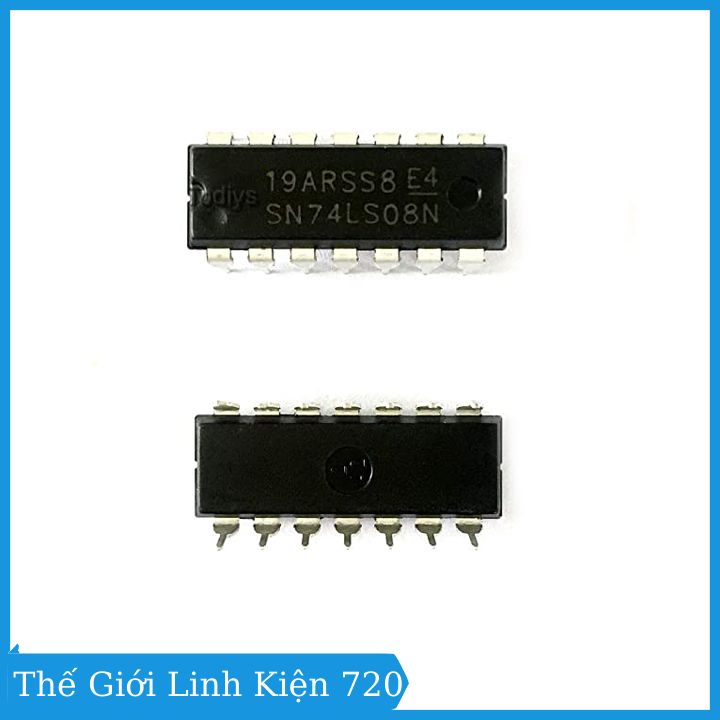

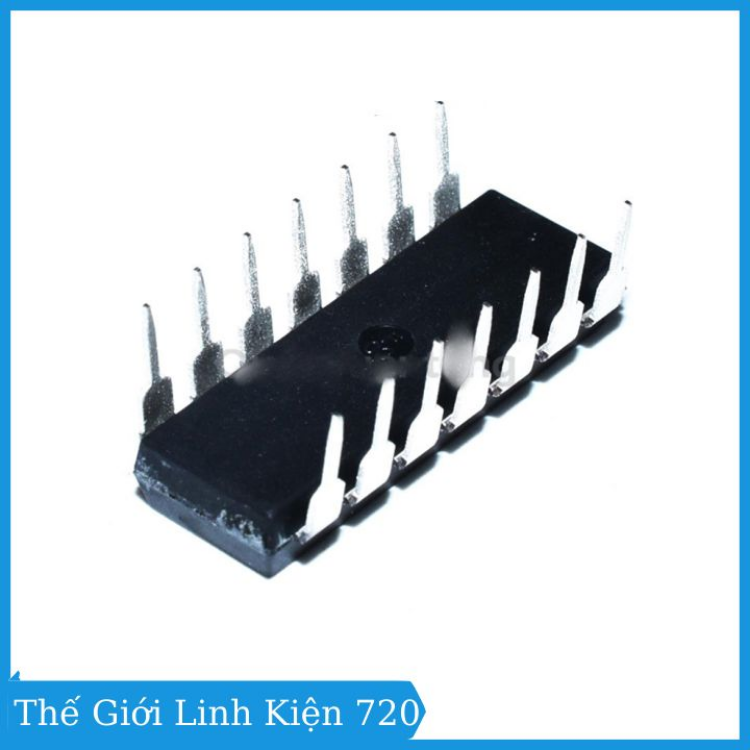

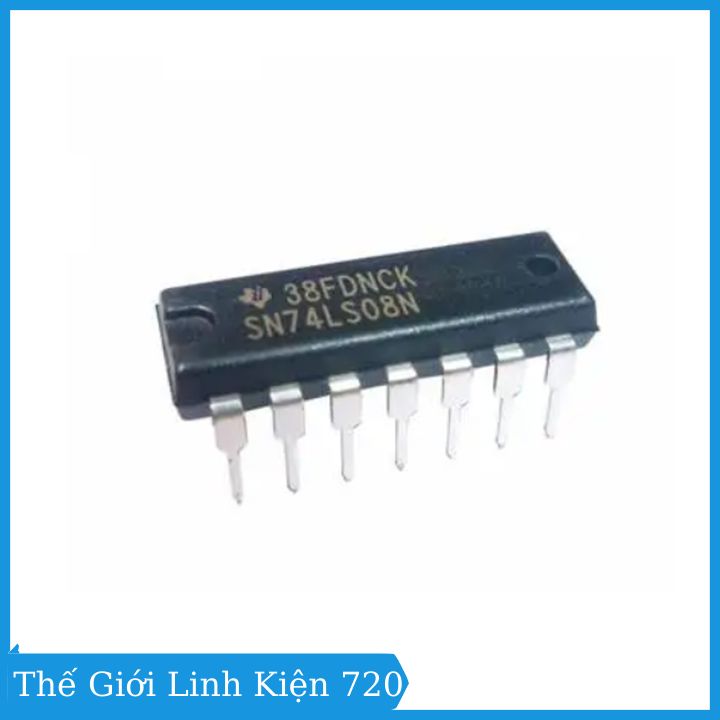

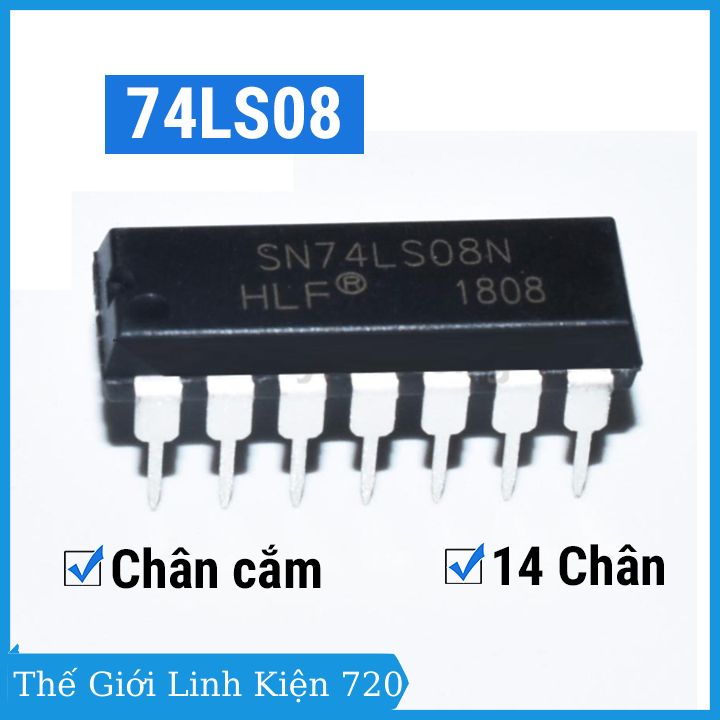

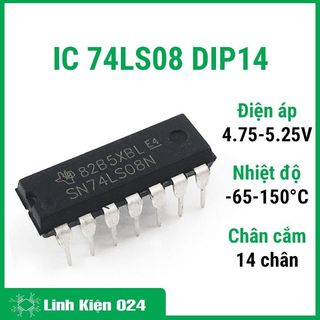

Ic logic 74LS08 Quad 2-input AND Gate DIP14

IC 74LS08 DIP14

Giới Thiệu

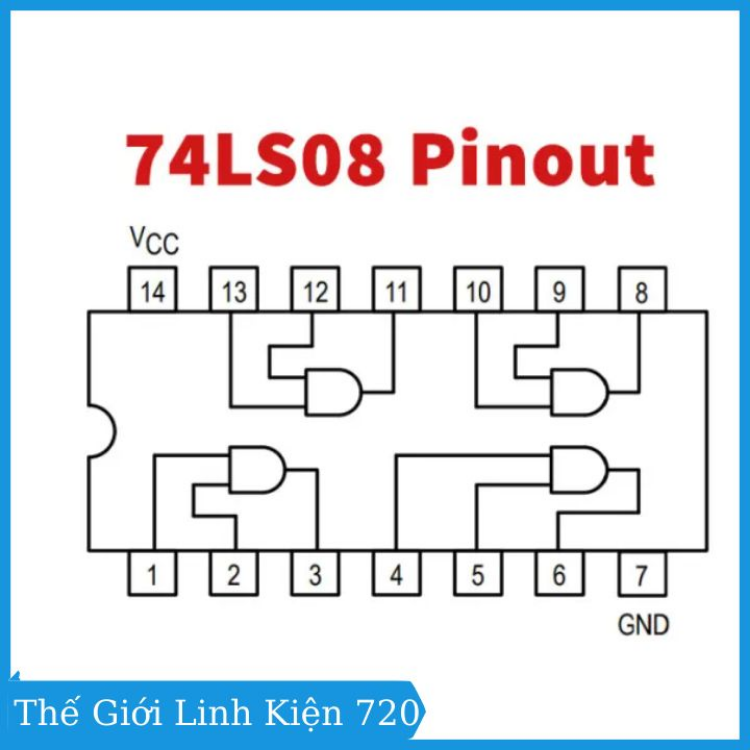

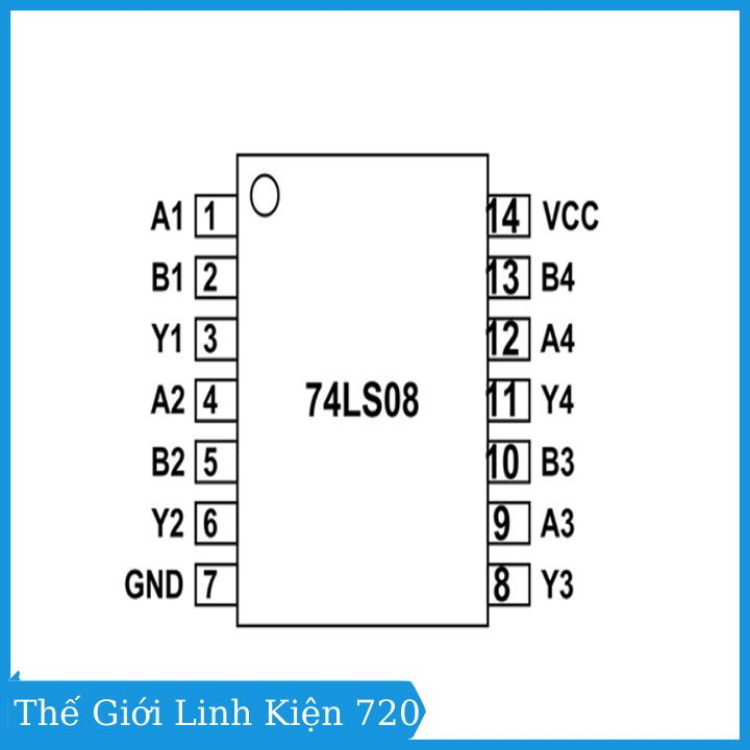

☑️ IC 74LS08 là một thành viên của dòng IC 74XXYY. Có bốn cổng AND trong chip và mỗi cổng có hai đầu vào, do đó có tên QUADRUPLE 2- INPUT AND GATE. Các cổng trong chip được thiết kế bởi các transistor schottky cho các hoạt động logic tốc độ cao.

Thông Số Kỹ Thuật

☑️ Dải điện áp hoạt động: +4.75 đến + 5.25V

☑️ Điện áp hoạt động được đề xuất: + 5V

☑️ Điện áp nguồn tối đa: 7V

☑️ Dòng điện tối đa được phép rút qua mỗi đầu ra cổng: 8mA

☑️ Đầu ra TTL

☑️ Tiêu thụ ít điện năng

☑️ Thời gian tăng điển hình: 18ns

☑️ Thời gian giảm điển hình: 18ns

☑️ Nhiệt độ hoạt động: 0 ° C đến 70 ° C

☑️ Nhiệt độ bảo quản: -65 ° C đến 150 ° C
