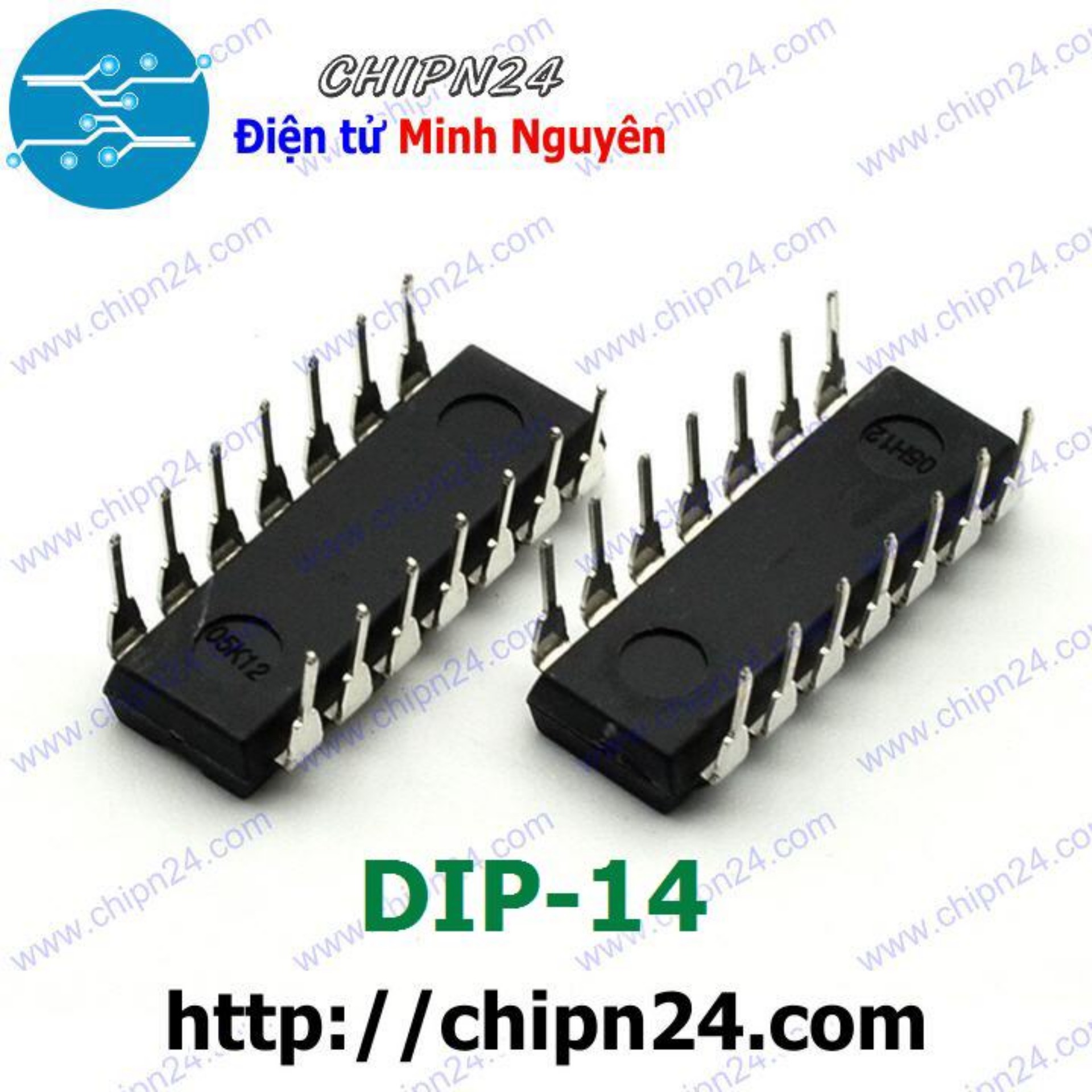

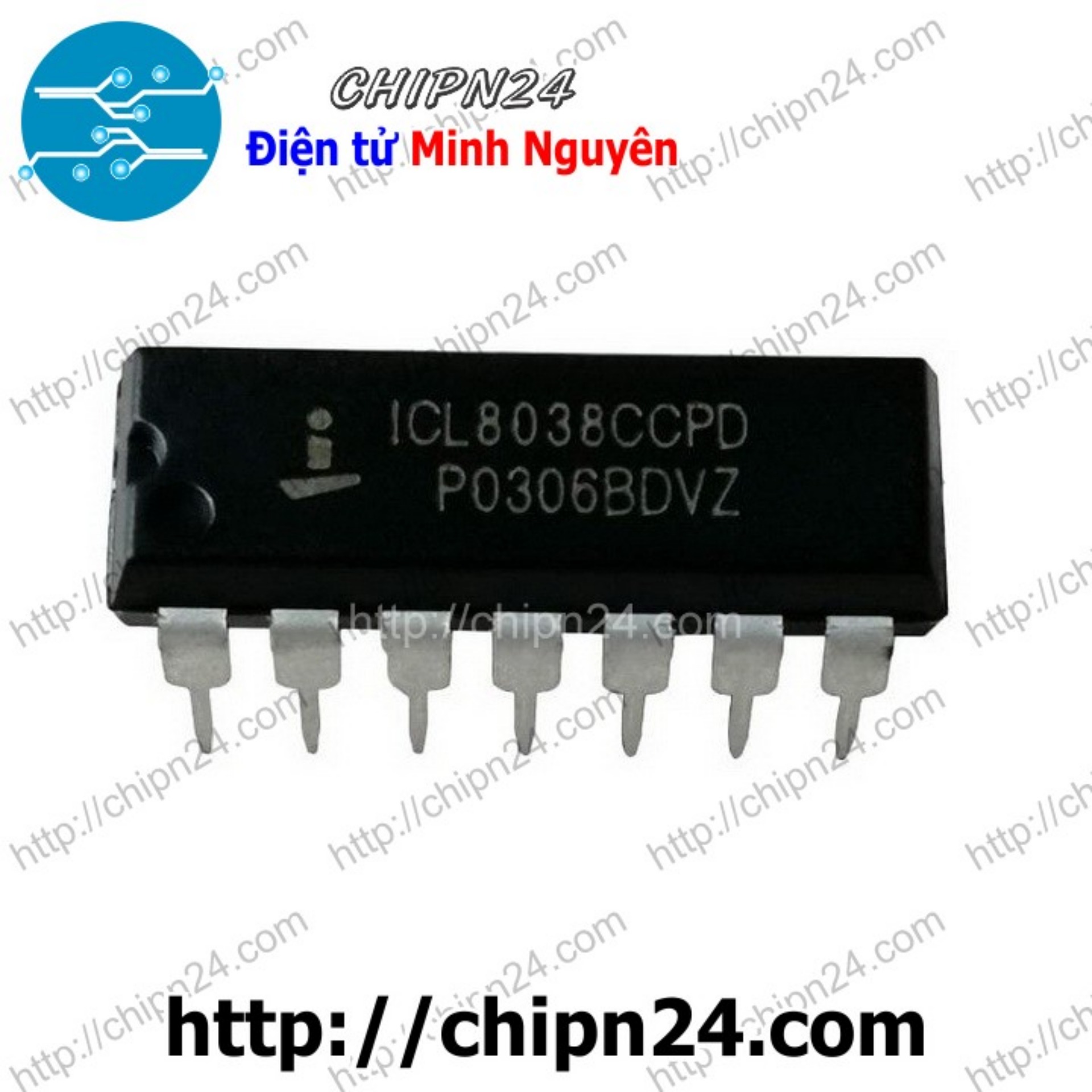

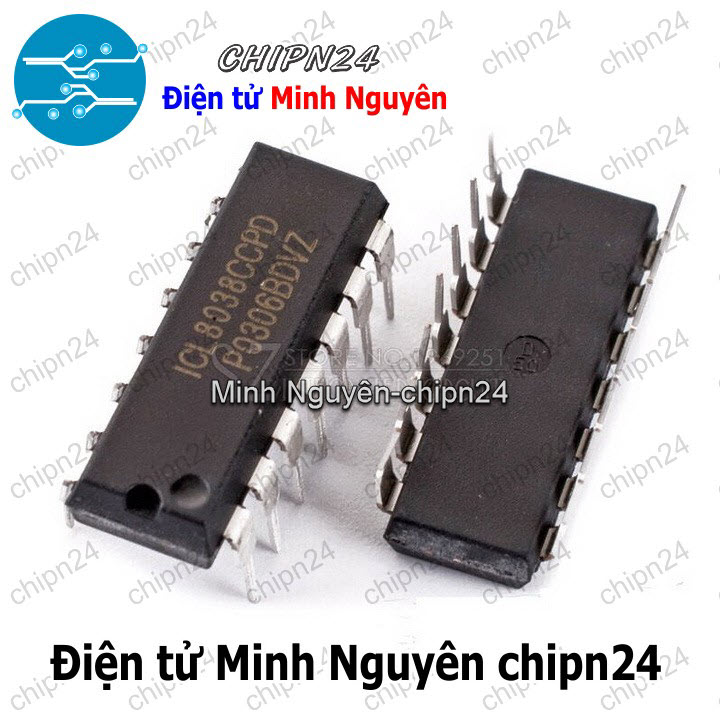

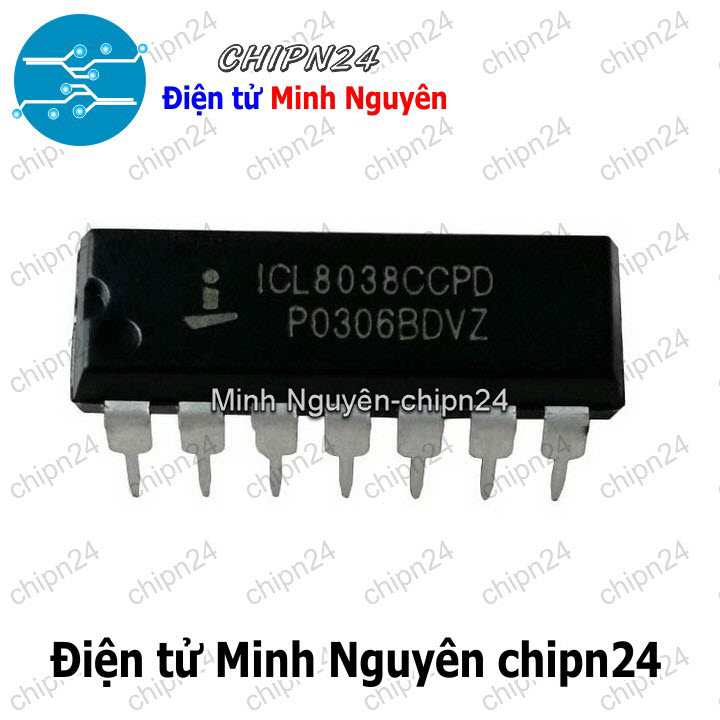

IC ICL8038 DIP-14 (ICL8038CCPD 8038)

_x000D_ IC ICL8038 DIP-14 (ICL8038CCPD 8038)

Mô tả:
ICL8038 là một khối mạch tích hợp có khả năng mô tả chính xác dạng sóng sin, hình vuông, tam giác, răng cưa và xung dạng sóng khác.
Tần số (hoặc tốc độ lặp lại) có thể được điều chỉnh từ 0.001Hz đến hơn 300 KHz sử dụng một trong hai điện trở hoặc tụ điện, và tần số điều chế và quét có thể được thực hiện với một điện áp bên ngoài.
ICL8038, sử dụng điốt Schottky và màng điện trở mỏng. Những thiết bị có thể là giao tiếp với mạch vòng khóa pha để giảm nhiệt độ trôi xuống dưới 250ppm / oC.

Description
IC OSCILL GEN/VOLT CONTROL 14DIP
Detailed Description
IC

Thông số kỹ thuật:
- Điện áp cung cấp hoạt động:
- 10V ~ 30V,
- ±5V - ±15V
- Dòng điện hoạt động: 12~20mA
- Tần số dao động: >=100kHz
- Tần số sweep đầu vào: ~10kHz
- Tần số trôi với nhiệt độ: 250ppm / oC.
- Nhiệt độ hoạt động: -65*C to 150*C

Thông số kỹ thuật:bản tiếng Anh:
- Number of Outputs: 3 Output
- Duty Cycle - Max: 0,98
- Operating Supply Voltage: 10 V to 30 V
- Operating Supply Current: 12 mA
- Minimum Operating Temperature: 0 C
- Maximum Operating Temperature: + 70 C
- Mounting Style: Through Hole
- Package / Case: PDIP-14
- Brand: Renesas / Intersil
- Product Type: Clock Generators
- Subcategory: Clock & Timer ICs
- Unit Weight: 1.620 g

Datasheet:
https://www.mouser.com/catalog/specsheets/intersil_DSA-295076.pdf
