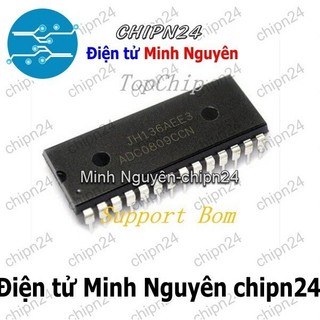

[1 con] (DIP) IC ADC0809 DIP-28 (ADC0809CCN 0809)

IC ADC0809 ADC0809CCN DIP-28 ADC0809 là một thiết bị CMOS tích hợp với một bộ chuyển đổi từ tương tự sang số 8 bit, bộ chọn 8 kênh và một bộ logic điều khiển tương thích. Bộ chuyển đổi AD 8bit này dùng phương pháp chuyển đổi xấp xỉ tiếp. Bộ chọn kênh có thể truy xuất bất kỳ kênh nào trong các ngõ vào tương tự một cách độc lập. ADC0809 loại trừ khả năng cần thiết điều chỉnh điểm 0 bên ngoài và khả năng điều chỉnh tỉ số làm tròn ADC0809 dễ dàng giao tiếp với các bộ vi xử lý. Thông số kỹ thuật: - Độ phân giải 8bit - Tổng sai số chưa chỉnh định: 1/2LSB, 1LSB - Nguồn cung cấp: +5V - Điện áp ngõ vào: 0-5V - Tần số xung clock: 10kHz-1280 kHz - Nhiệt độ hoạt động: -40 ~ 85oC Sơ đồ chân: Sơ đồ chân ADC0809 Sơ đồ chân ADC0809 IN0 - IN7 : 8 ngõ vào tương tự. A, B, C : giải mã chọn một trong 8 ngõ vào. Z-1 đến Z-8 : ngõ ra song song 8 bit ALE : cho phép chốt địa chỉ CLK : xung đồng hồ VCC : nguồn cung cấp Sơ đồ logic kết nối ADC0809 Sơ đồ logic kết nối ADC0809 Sơ đồ mạch với ADC0809 Sơ đồ kết nối ADC0809 Datasheet: .............................................................................. Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều
