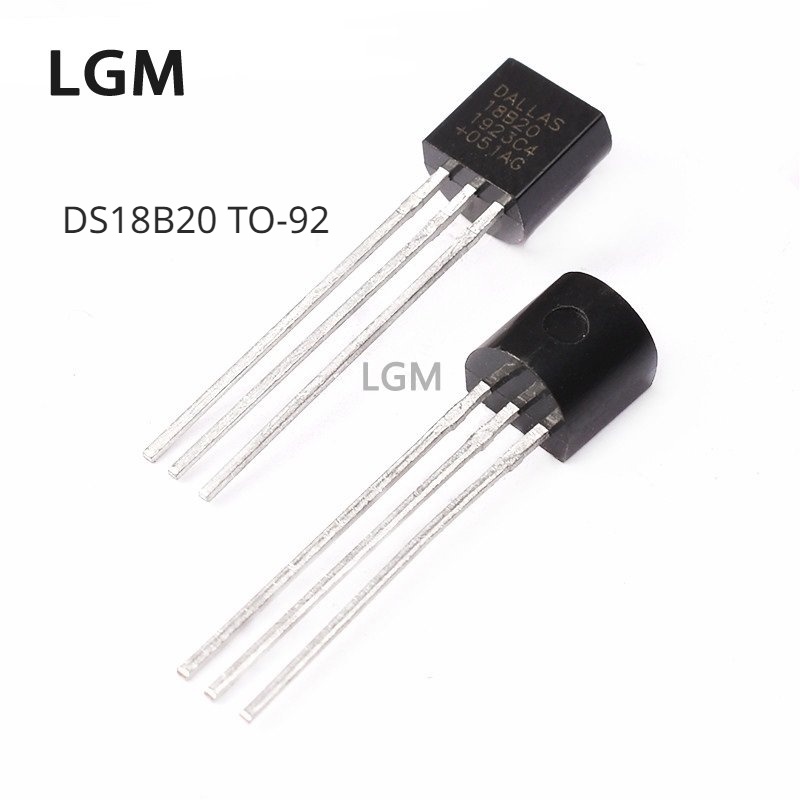

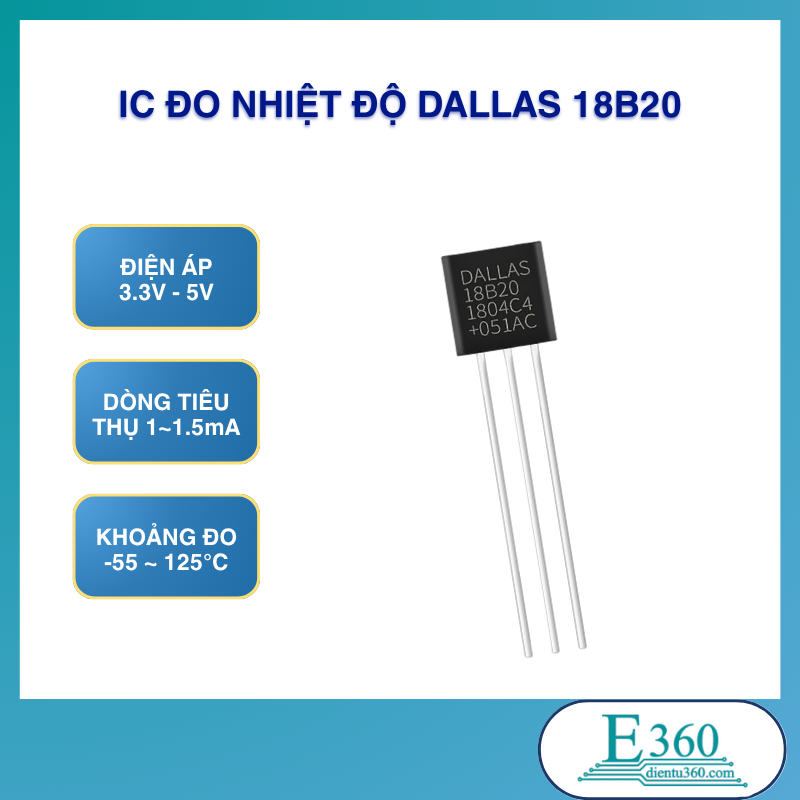

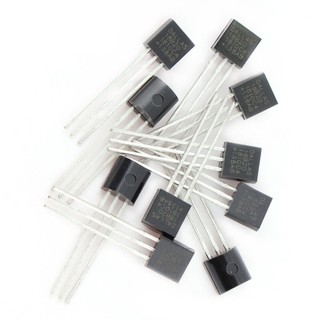

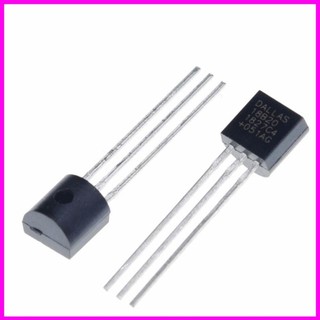

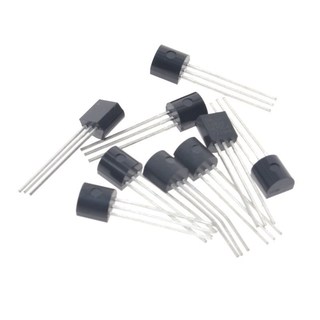

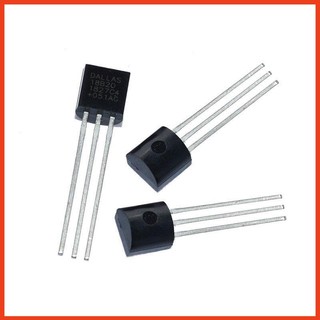

IC Đo Nhiệt Độ DALLAS 18B20

IC DS18B20 DS18b20 là IC cảm biến nhiệt độ, chỉ bao gồm 3 chân, đóng gói dạng TO-92 3 chân nhỏ gọn. Với kích thước cực kì nhỏ gọn và khả năng tương tự như các cảm biến nhiệt độ khác. THÔNG SỐ KỸ THUẬT Điện áp sử dụng: 3~5.5VDC Dòng tiêu thụ: 1~1.5mA Chuẩn giao tiếp: Digital TTL 1-Wire (chỉ 1 chân Data duy nhất, lưu ý cần nối chân Data của cảm biến lên mức cao VCC qua điện trở kéo 4k7 Ohm hoặc 10k Ohm trước khi kết nối với Vi điều khiển). Khoảng nhiệt độ đo được: -55~125°C Độ chính xác (sai số): ±0.5°C Độ phân giải: 9~12 bit (có thể thiết đặt) Thời gian phản hồi < 750ms Kiểu chân: TO-92 + Lấy nhiệt độ theo giao thức 1 dây (1wire) + Cung cấp nhiệt độ với độ phân giải config 9,10,11,12 bit, tùy theo sử dụng. Trong trường hợp không config thì nó tự động ở chế độ 12 bit. Thời gian chuyển đổi nhiệt độ tối đa là 750ms cho mã hóa 12 bit​ +Có thể đo nhiệt độ trong khoảng -55 -> +125°C. Với khoảng nhiệt độ là -10°C to +85°C thì độ chính xác ±0.5°C,±0.25°C ,±0.125°C,±0.0625°C. theo số bít config. + Có chức năng cảnh báo nhiệt khi nhiệt độ vượt ngưỡng cho phép. Người dùng có thể lập trình chức năng này cho DS18B20. Bộ nhớ nhiệt độ cảnh báo không bị mất khi mất nguồn vì nó có một mã định danh duy nhất 64 bit chứa trong bộ nhớ ROM trên chip (on chip), giá trị nhị phân được khắc bằng tia laze. + Cam bien nhiet do DS18B20 có mã nhận diện lên đến 64-bit, vì vậy bạn có thể kiểm tra nhiệt độ với nhiều IC DS18B20 mà chỉ dùng 1 dây dẫn duy nhất để giao tiếp với các IC này. Với DS18B20 bạn hoàn toàn có thể tạo cho mình mạch cảm biến nhiệt độ theo ý muốn.
