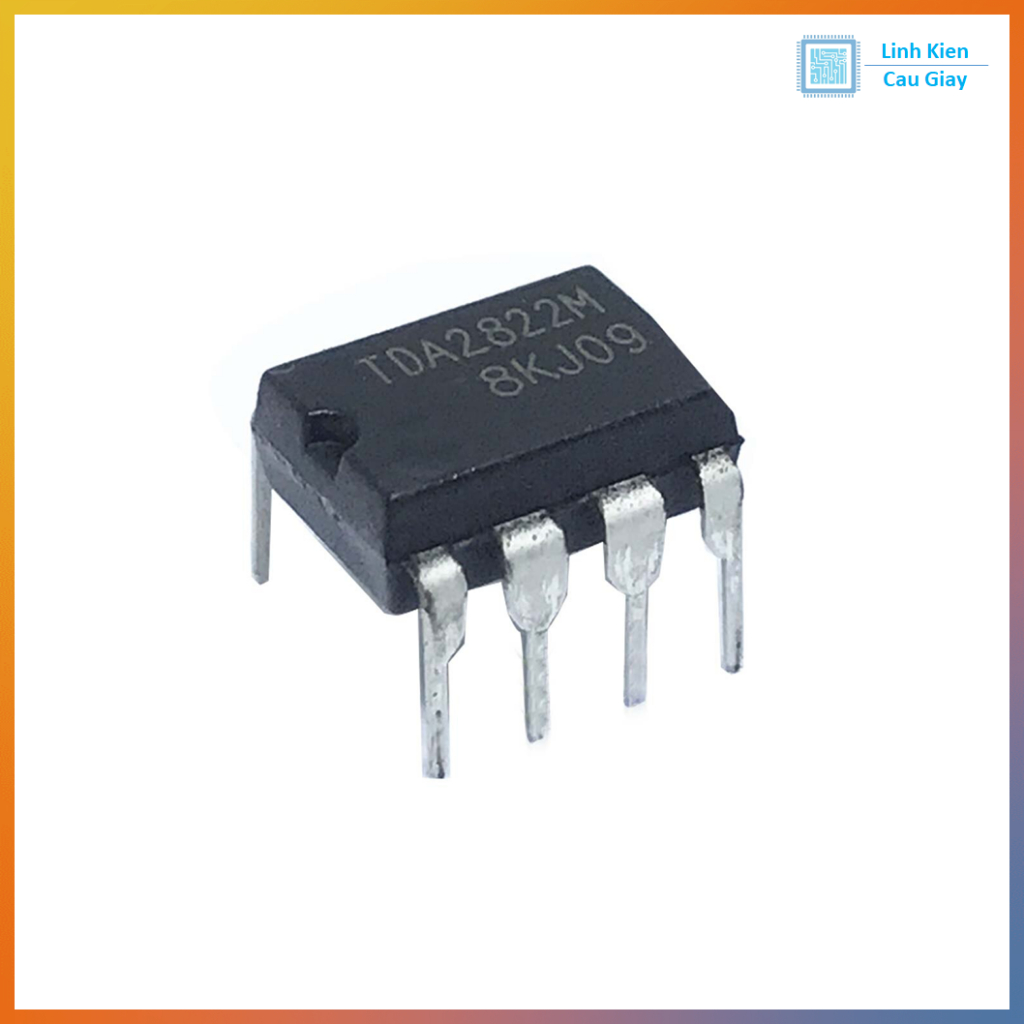

IC chức năng TDA2822M

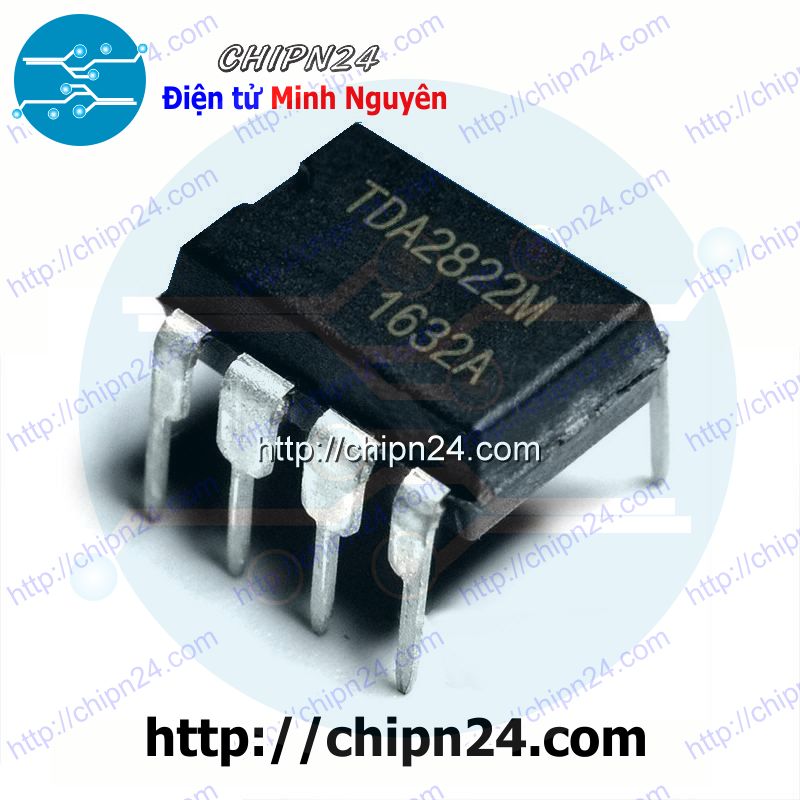

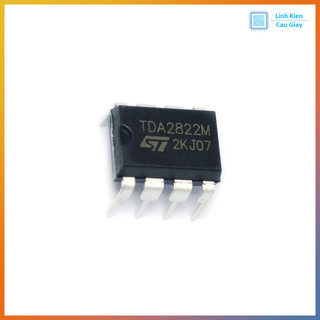

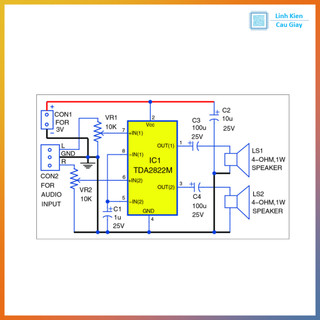

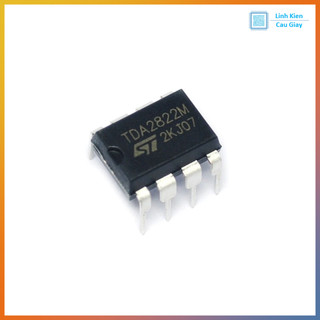

IC TDA2822M – Khuếch đại âm thanh mini 2 kênh (DIP-8/SIP-8) Mô tả sản phẩm TDA2822M là một IC khuếch đại âm thanh công suất thấp với 2 kênh stereo, hoặc có thể sử dụng ở chế độ mono Bridge để tăng công suất đầu ra. Với thiết kế đơn giản, hiệu suất ổn định và kích thước nhỏ gọn (DIP-8 hoặc SIP-8), IC này được ứng dụng rộng rãi trong các mạch âm thanh mini như loa Bluetooth, radio FM, máy học tiếng Anh, đồ chơi phát nhạc... IC hoạt động tốt ở điện áp thấp (từ 1.8V đến 15V), rất phù hợp với các thiết bị dùng pin hoặc nguồn 5V–12V thông thường. Ứng dụng Mạch khuếch đại âm thanh mini 2 loa (stereo) Loa Bluetooth tự chế Đồ chơi phát nhạc, máy học ngoại ngữ Máy nghe nhạc FM, radio bỏ túi Dự án DIY cần mạch audio công suất nhỏ Sơ đồ chân Chân Tên chân Mô tả 1 Vcc Nguồn cấp (1.8V – 15V) 2 In1 Tín hiệu âm thanh vào kênh 1 3 GND Mass (GND) 4 In2 Tín hiệu âm thanh vào kênh 2 5 Vref Điện áp tham chiếu (nối tụ lọc) 6 Out2 Tín hiệu ra loa 2 7 GND Mass (có thể nối chung chân 3) 8 Out1 Tín hiệu ra loa 1 Thông số kĩ thuật Thông số Giá trị Loại IC Khuếch đại âm thanh stereo Số kênh 2 kênh (Stereo) hoặc Mono BTL Điện áp hoạt động 1.8V – 15V Công suất đầu ra (BTL 9V) ~1W/loa (mono) Dòng tiêu thụ không tải 6mA Hệ số méo hài (THD) < 0.1% Tín hiệu / Nhiễu (SNR) ~ 80 dB Gói đóng (Package) DIP-8 hoặc SIP-8 Nhiệt độ hoạt động -20°C ~ +85°C Hướng dẫn sử dụng Cấp nguồn từ 3V đến 12V tùy yêu cầu công suất. Nối tín hiệu âm thanh đầu vào qua tụ điện phân 1uF–10uF đến chân In1/In2. Chân Out1/Out2 nối trực tiếp ra loa (khoảng 4Ω–8Ω), có thể nối tụ lọc để giảm nhiễu. GND nối mass chung toàn mạch. Có thể cấu hình BTL (mono) bằng cách nối 2 kênh lại theo hướng dẫn datasheet để tăng công suất đầu ra. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #TDA2822M #ICKhuyechDaiAmThanh #ICDIP8 #SIPAmpIC #LoaMiniDIY #AmpliBluetooth #ModuleAmThanh #LoaBluetoothTuChe #MachKhuyechDai2Kenh .
