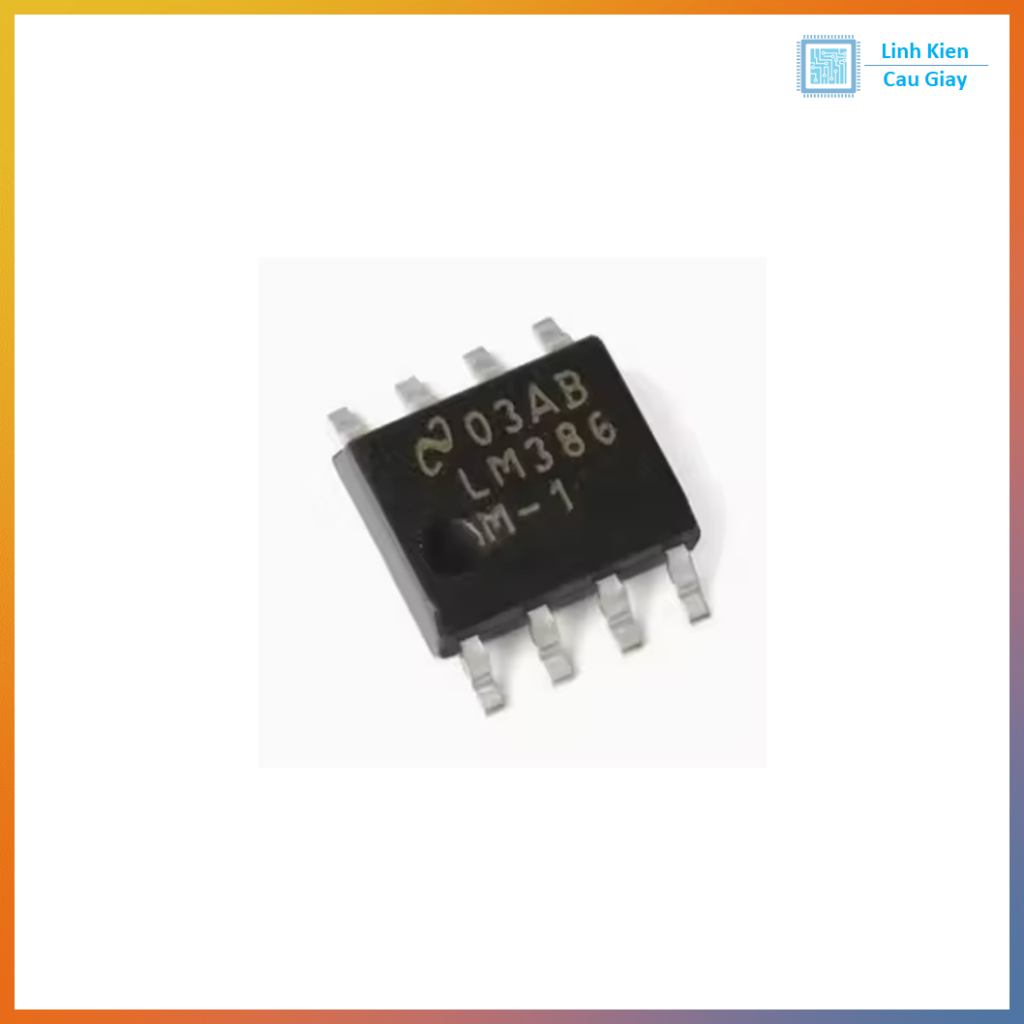

IC chức năng LM386 SOP8

IC LM386 – Bộ khuếch đại âm thanh mini 0.25W–1W (DIP-8) Mô tả sản phẩm LM386 là một IC khuếch đại âm thanh tích hợp công suất thấp được thiết kế để hoạt động với điện áp nguồn thấp (từ 4V đến 12V) và chỉ yêu cầu rất ít linh kiện bên ngoài. IC LM386 lý tưởng cho các mạch loa mini, radio, máy ghi âm, và thiết bị cầm tay. Với thiết kế gọn nhẹ dạng DIP-8, LM386 dễ dàng tích hợp vào các mạch breadboard, mạch in và các dự án DIY. Khả năng khuếch đại của LM386 có thể điều chỉnh thông qua tụ và điện trở bên ngoài, cho phép tăng hệ số khuếch đại từ 20 đến 200 lần. IC này giúp tiết kiệm điện năng và không cần bộ tản nhiệt phức tạp. Ứng dụng  Mạch loa mini, loa bluetooth, loa khuếch đại Bộ phát nhạc từ Arduino, ESP32, Raspberry Pi Dự án học sinh sinh viên: radio đơn giản, máy ghi âm Dùng trong máy trợ giảng, máy thu âm, máy nói Thiết kế thiết bị âm thanh cầm tay, nhỏ gọn Sơ đồ chân ChânTên chân Chức năng 1Gain Tăng hệ số khuếch đại 2Inverting IN Đầu vào âm thanh – 3GND Mass 4VCC Nguồn cấp (4V–12V) 5Output Ngõ ra loa 6Bypass Giảm nhiễu 7Không dùng (hoặc bypass) 8Gain Tăng hệ số khuếch đại Thông số kĩ thuật Thông sốGiá trịĐiện áp hoạt động4V – 12V (tối đa 15V) Công suất đầu ra0.25W (9V) – 1W (loa 8Ω) Dòng tiêu thụ~4mA Hệ số khuếch đạiMặc định 20, tối đa 200 Đáp ứng tần số300Hz – 100kHz Điện trở đầu vào50kΩ Kiểu chânDIP-8 (Dual In-line Package) Nhiệt độ hoạt động–0°C đến 70°C Hướng dẫn sử dụng ấp nguồn: Sử dụng pin 9V hoặc nguồn DC 5V–12V. Kết nối tín hiệu âm thanh vào chân 2, nối chân 3 xuống GND. Ngõ ra âm thanh lấy từ chân 5 (nối đến loa 8Ω hoặc loa 0.5–1W). Nếu cần tăng âm lượng, nối tụ 10µF giữa chân 1 và chân 8. Có thể thêm tụ lọc nguồn 100µF tại VCC để chống nhiễu. Hình ảnh    Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
