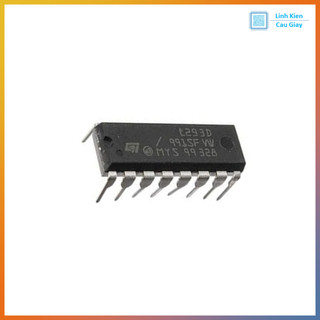

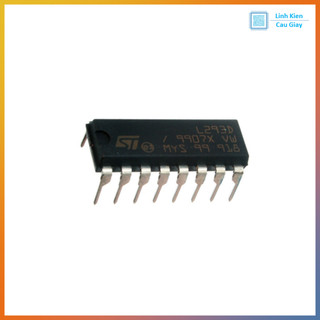

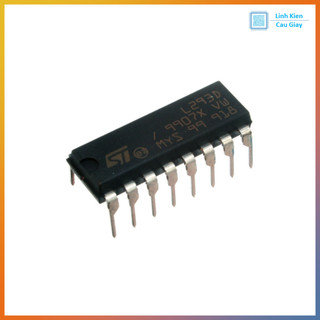

IC chức năng L293D DIP 16

IC Điều Khiển Động Cơ L293D DIP 16 Mô tả sản phẩm IC L293D là một mạch tích hợp cầu H kép (dual H-bridge motor driver) cho phép điều khiển độc lập hai động cơ DC hoặc một động cơ bước lưỡng cực (bipolar). Đây là một dòng IC phổ biến trong các dự án điều khiển động cơ dùng Arduino, ESP32, STM32 và nhiều loại vi điều khiển khác. Với khả năng chịu được dòng tối đa 600mA/mỗi kênh và điện áp lên đến 36V, L293D rất lý tưởng để điều khiển các thiết bị điện nhỏ trong robot, xe điều khiển, cánh tay robot,... IC này còn tích hợp diode bảo vệ nội bộ chống ngược dòng (flyback diode), bảo vệ mạch trong quá trình đóng/cắt nhanh dòng điện cảm ứng của động cơ. Ứng dụng ✅ Điều khiển 2 động cơ DC chiều thuận/nghịch ✅ Điều khiển 1 động cơ bước lưỡng cực ✅ Ứng dụng robot 2 bánh, xe line follower ✅ Tay máy robot, gắp vật, servo tự chế ✅ Dự án học tập điều khiển động cơ dùng Arduino Sơ đồ chân EN1/EN2: bật/tắt kênh điều khiển A/Y: đầu vào điều khiển / đầu ra tới motor VCC1: nguồn logic 5V VCC2: nguồn motor (6–36V) Thông số kĩ thuật Thông sốGiá trịTên sản phẩmL293DLoạiIC điều khiển động cơ (Driver)Kiểu đóng góiDIP-16Số kênh điều khiển2 kênh DC hoặc 1 kênh stepperDòng điện đầu ra600 mA (liên tục), 1.2A (ngắn hạn)Điện áp đầu ra (VCC2)4.5V – 36VĐiện áp logic (VCC1)4.5V – 7VBảo vệ ngược dòngCó (diode nội)Nhiệt độ hoạt động-40°C đến +150°C Hướng dẫn sử dụng Cấp nguồn logic (VCC1 = 5V) và nguồn động cơ (VCC2 = 6–12V tùy motor) Nối GND chung với vi điều khiển Kết nối chân EN1/EN2 tới mức HIGH để kích hoạt từng kênh Sử dụng 1A/2A/3A/4A điều khiển chiều quay (HIGH/LOW) từ vi điều khiển Đầu ra 1Y/2Y/3Y/4Y nối với động cơ DC Có thể dùng PWM tại chân A để điều khiển tốc độ động cơ Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #L293D #ICDriverDC #ICDienKhienDongCo #ICL293D #ICMotorDriver #ICDIP16 #ArduinoMotor #ESP32MotorDriver #LinhKienDienTu #BanLinhKien .
