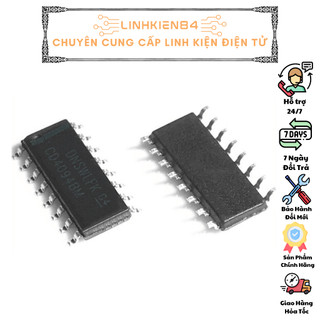

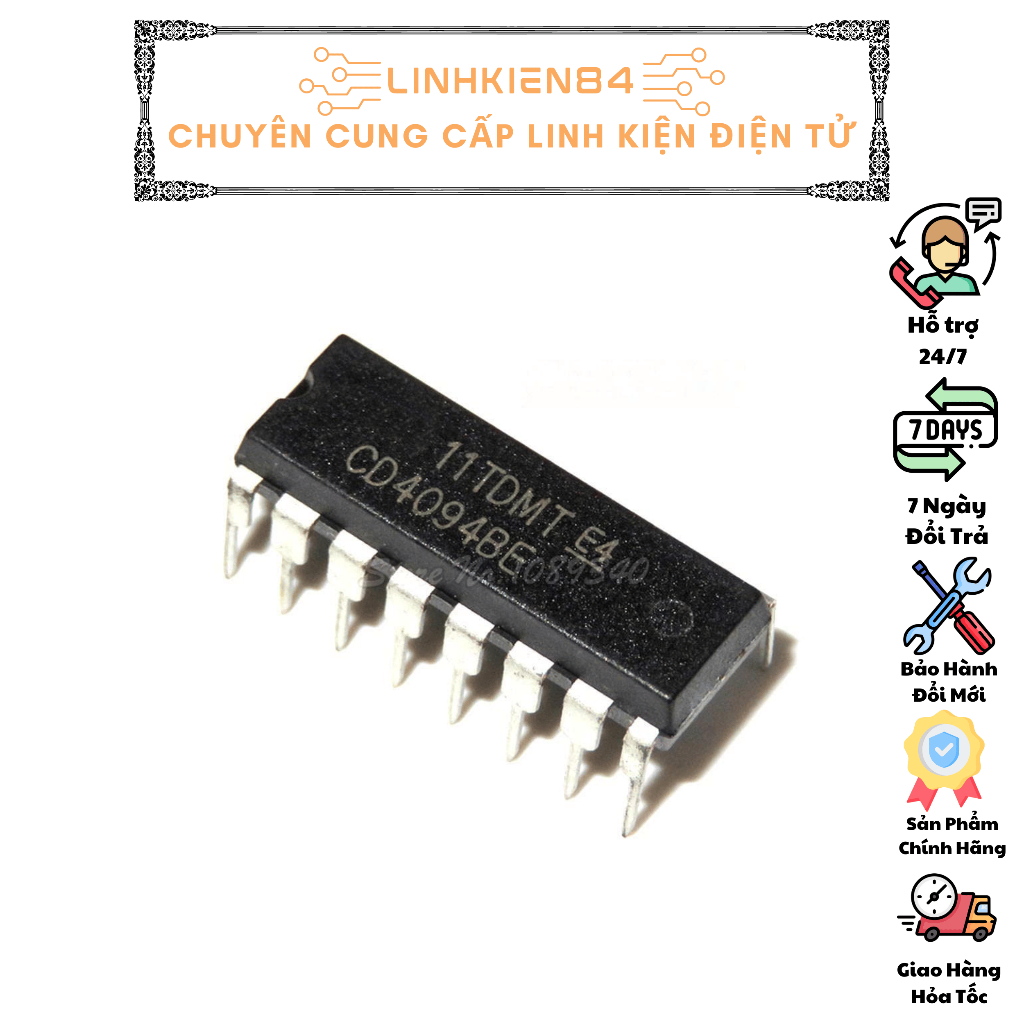

IC Chức Năng CD4094

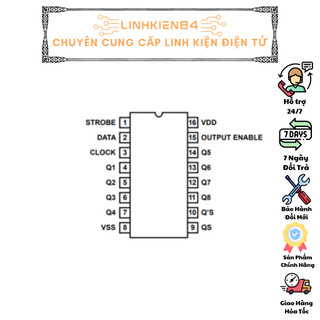

CD4094 thuộc dòng IC CD4000. Nó bao gồm một thanh ghi dịch chuyển 8 bit và một chốt 3 trạng thái 8 bit. Dữ liệu được chuyển tuần tự thông qua thanh ghi dịch chuyển trên quá trình chuyển đổi dương của đồng hồ. IC CD4094 có điện áp làm việc đa dạng, nhiều điều kiện làm việc và giao tiếp trực tiếp với CMOS, NMOS và TTL. Đầu ra của IC luôn đi kèm với TTL, giúp dễ dàng làm việc với các thiết bị TTL và vi điều khiển khác. Thanh ghi dịch chuyển và lưu trữ Thanh ghi dịch chuyển và lưu trữ là mạch bộ nhớ kỹ thuật số được tìm thấy trong các thiết bị như máy tính, máy tính và hệ thống xử lý dữ liệu. Thanh ghi dịch chuyển và lưu trữ cho phép nhập dữ liệu nối tiếp hoặc song song vào hệ thống. Việc nhập dữ liệu luôn được thực hiện từ một hướng và khi nhiều dữ liệu được thêm vào, nó sẽ thay đổi vị trí cho đến khi dữ liệu đến đầu ra. Hai đầu được gọi là đầu bên trái và bên phải. Sự di chuyển của dữ liệu có thể từ trái sang phải, từ phải sang trái hoặc theo cả hai hướng để tạo một thanh ghi hai chiều. Đặc tính thông số kỹ thuật của CD4094: Dải điện áp nguồn rộng: 3.0V đến 18V Khả năng chống nhiễu cao: 0,45 VDD (điển hình) Khả năng tương thích TTL công suất thấp: Đầu ra 3 trạng thái Sơ đồ chân CD4094 1STROBEChân strobe 2DATAChân đầu vào dữ liệu nối tiếp 3CLOCKChân đồng hồ thanh ghi dịch 4Q1Chân đầu ra thanh ghi dịch 1 5Q2Chân đầu ra thanh ghi dịch 2 6Q3Chân đầu ra thanh ghi dịch 3 7Q4Chân đầu ra thanh ghi dịch 4 8VSSNguồn source 9QsĐầu ra thanh ghi lưu trữ 10Q’sĐầu ra đảo ngược thanh ghi lưu trữ 11Q8Chân đầu ra thanh ghi dịch 8 12Q7Chân đầu ra thanh ghi dịch 7 13Q6Chân đầu ra thanh ghi dịch 6 14Q5Chân đầu ra thanh ghi dịch 5 15ENB-OUTKích hoạt các chân đầu ra nếu đặt ở mức cao 16VDDNguồn drain
