IC chức năng 74HC32 DIP-14

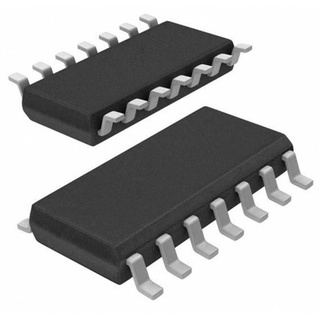

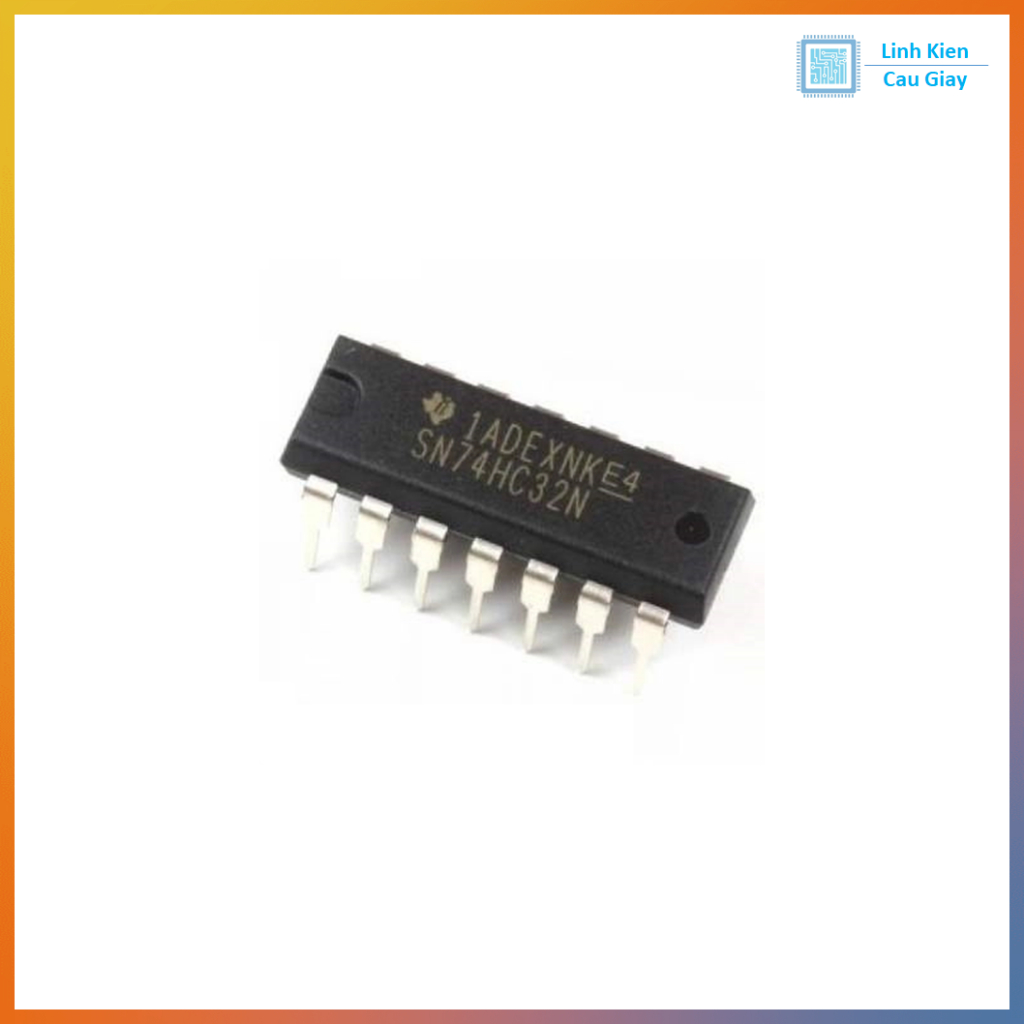

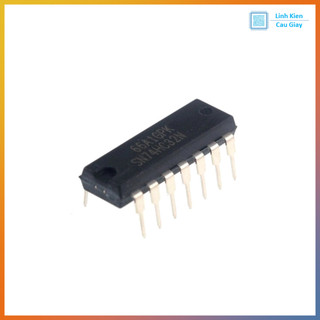

Linh kiện IC 74HC32 Chân cắm và chân dán Mô tả sản phẩm IC 74HC32 là một vi mạch thuộc họ logic CMOS 74HC, tích hợp bốn cổng logic OR 2 đầu vào độc lập. Mỗi cổng thực hiện phép toán logic OR chuẩn, với đầu ra mức cao khi ít nhất một đầu vào ở mức cao. Sản phẩm có thể hoạt động ở dải điện áp rộng từ 2V đến 6V, tốc độ chuyển mạch cao, tiêu thụ điện năng thấp và tương thích mức logic TTL. Đây là một linh kiện phổ biến trong các mạch số, ứng dụng điều khiển, xử lý tín hiệu số. Có sẵn loại chân DIP-14 (cắm) và SOP-14 (dán), phù hợp cho cả thử nghiệm và sản xuất. Ứng dụng Mạch xử lý logic số, ghép điều kiện Mạch điều khiển, rơ le điều kiện kép Mạch đếm, phân tích tín hiệu Hệ thống báo động, điều khiển đèn Ứng dụng giáo dục, học lập trình logic Sơ đồ chân 4 cổng OR: 1A, 1B → 1Y 2A, 2B → 2Y 3A, 3B → 3Y 4A, 4B → 4Y Thông số kĩ thuật Thông sốGiá trịMã linh kiện74HC32Loại cổng logicOR – 2 đầu vào (4 cổng)Số chân14Điện áp hoạt động2V – 6VĐiện áp tiêu chuẩn5VDòng tiêu thụ< 1μA (ở trạng thái tĩnh)Tốc độ chuyển mạch~7ns tại Vcc = 5VDòng đầu ra tối đa±25mADải nhiệt độ hoạt động-40°C đến +85°CGiao tiếpLogic CMOS, TTL tương thíchĐóng góiDIP-14 / SOP-14 Hướng dẫn sử dụng Cấp nguồn từ 2V đến 6V vào VCC, nối GND Kết nối các tín hiệu logic vào các chân A và B tương ứng Đọc đầu ra tại chân Y – mức cao khi A hoặc B là HIGH Không để đầu vào hở (nên dùng điện trở kéo hoặc nối mức logic xác định) Kết hợp nhiều IC để mở rộng số lượng cổng Thường sử dụng với vi điều khiển, mạch logic TTL, relay điều khiển Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #74HC32 #ICLogicOR #CổngLogicOR #IC74Series #74HCSeries #ICDIP14 #ICSOP14 #LinhKienDienTu #MạchLogic #ICĐiềuKhiển .
