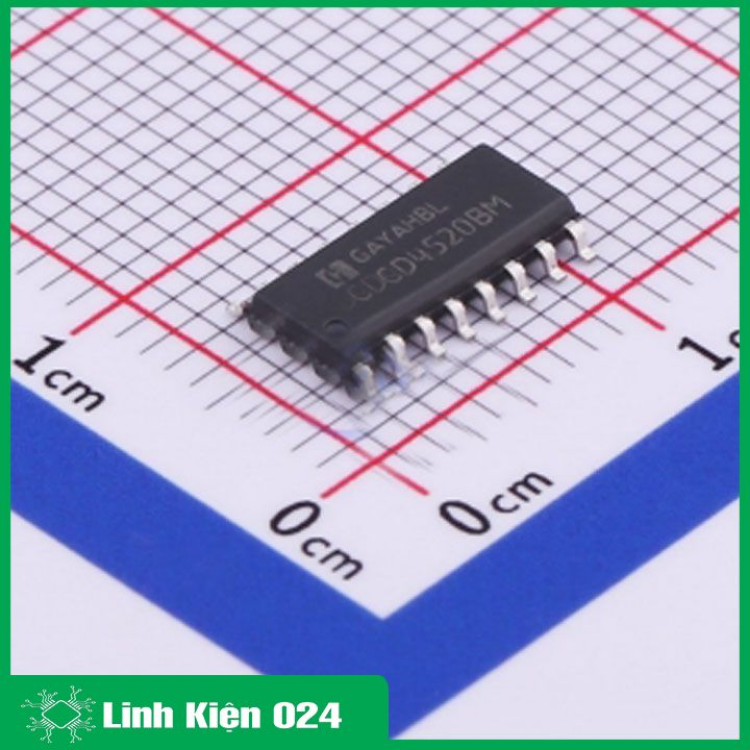

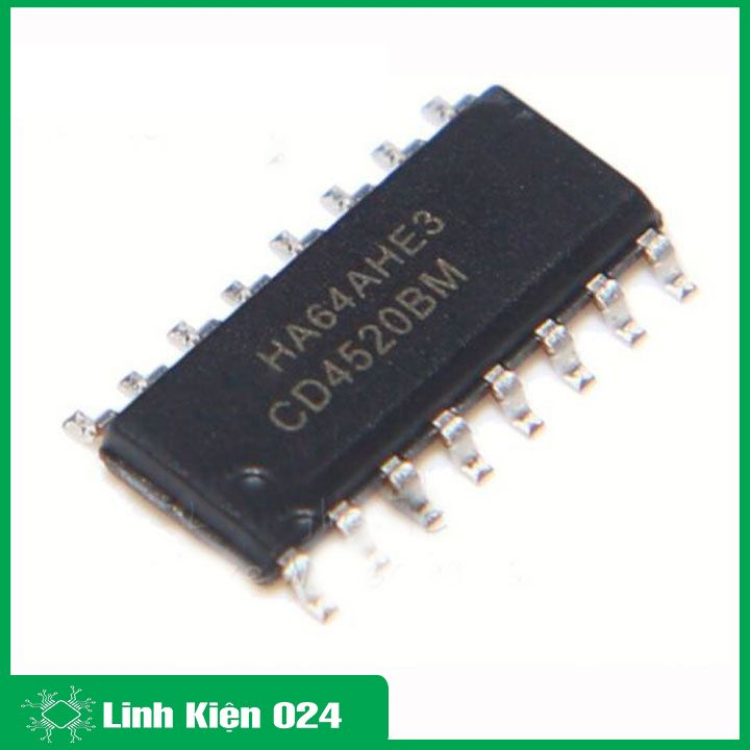

IC CD4520 SOP16/DIP16 điện áp cao

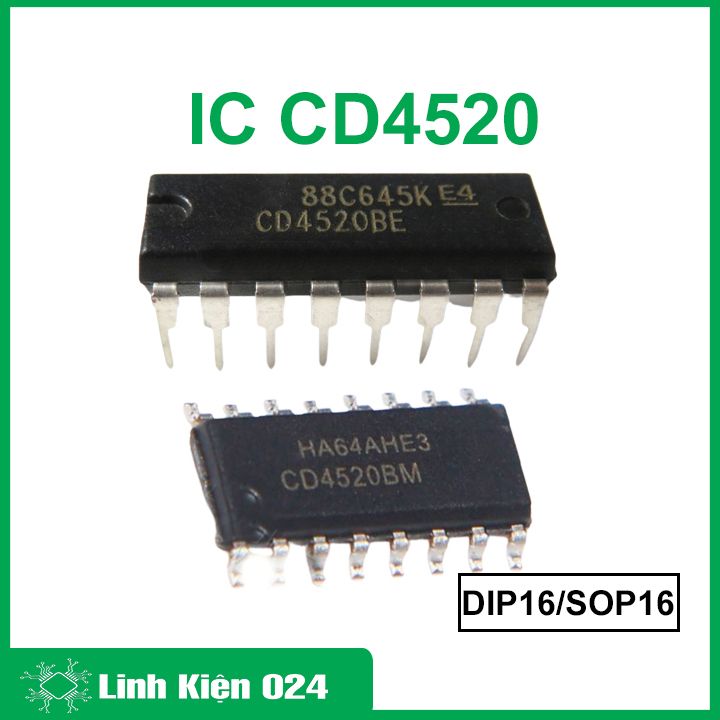

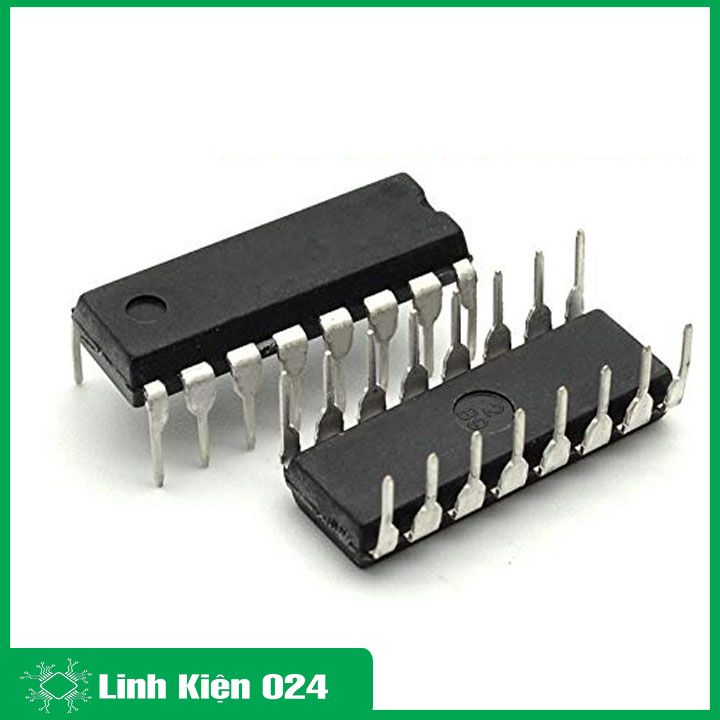

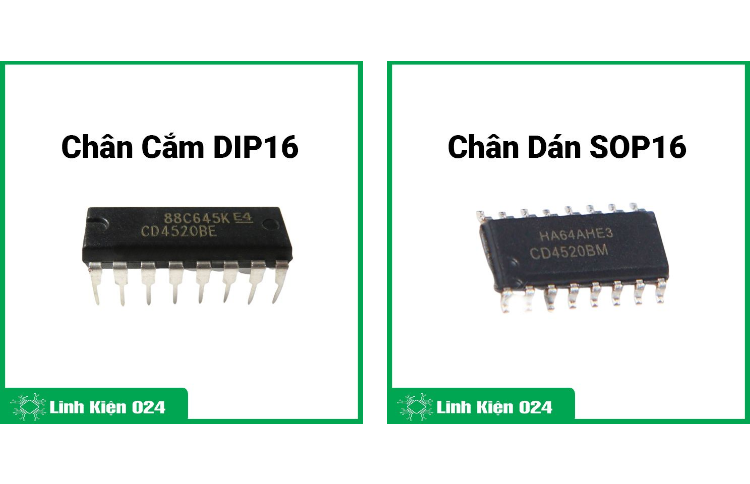

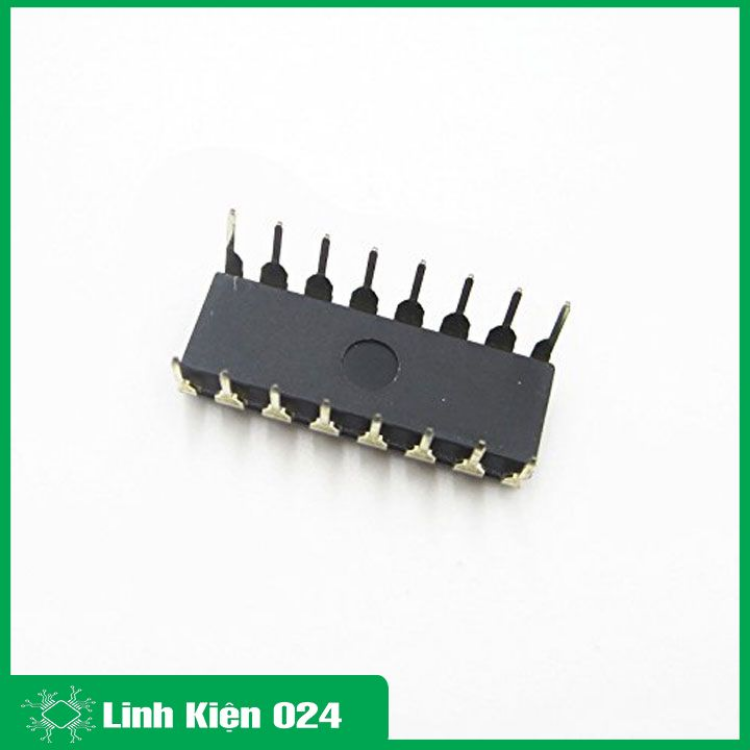

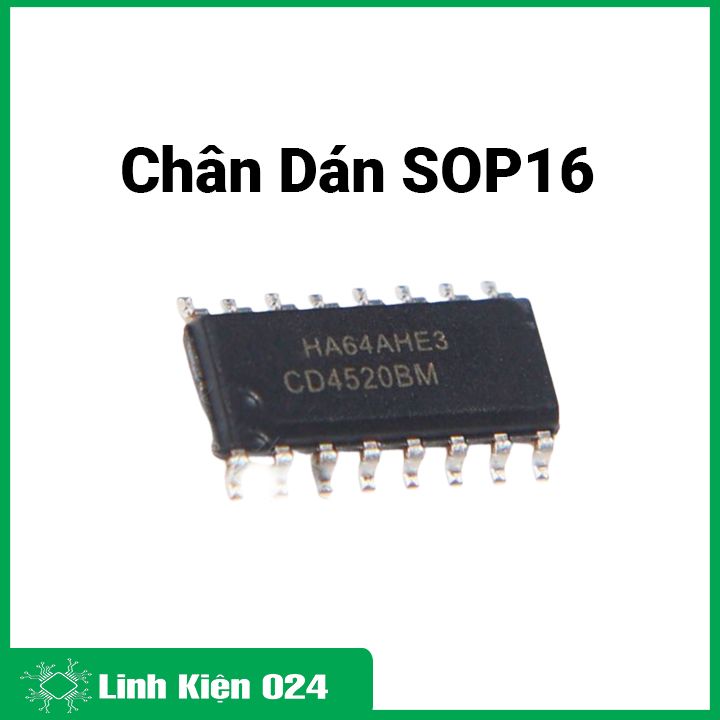

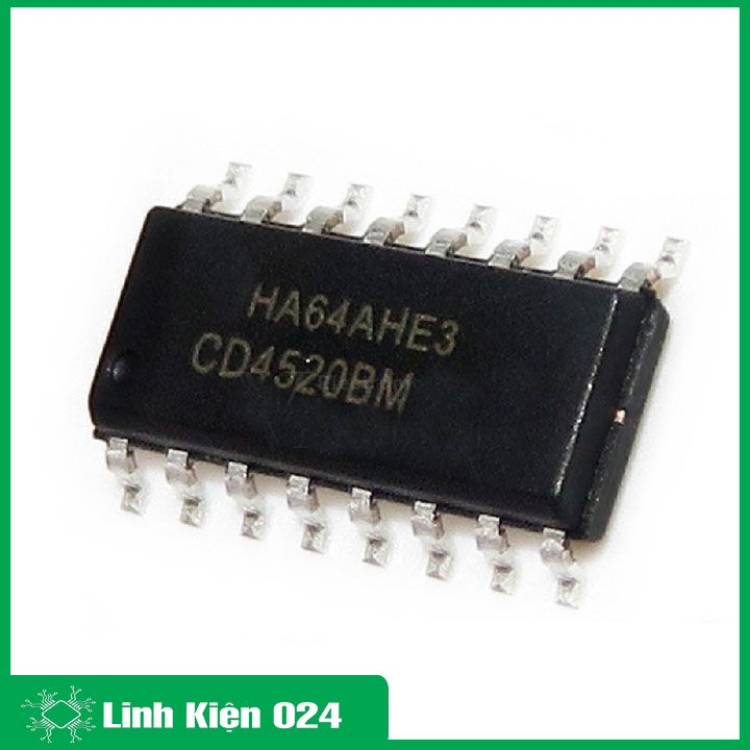

IC CD4520 DIP16/SOP16

Giới Thiệu

✅ CD4520 là IC thuộc họ CD4000 bao gồm các bộ đếm lên 4 tầng đồng bộ kép. Các bộ đếm được xây dựng bằng cách sử dụng flip flop loại D với các đường CLOCK và ENABLE có thể hoán đổi cho nhau để tăng dần theo quá trình chuyển đổi dương hoặc âm. Đối với hoạt động của một đơn vị, đầu vào BẬT được duy trì ở mức cao và bộ đếm tiến lên trên mỗi chuyển đổi dương của ĐỒNG HỒ. Các bộ đếm này có thể được hoàn nguyên từ mức cao của chúng trên các đường ĐẶT LẠI. IC cũng cung cấp nhiều tính năng như khả năng chống nhiễu cao và tản nhiệt thấp. IC có gói hàn kín 16 chân và có thể giao tiếp trực tiếp với mọi thiết bị TTL, CMOS & NMOS

Thông Số Kỹ Thuật

✅ Loại điện áp cao (định mức 20V)

✅ Hoạt động tốc độ trung bình

✅ Tần số đồng hồ điển hình 6 MHz ở 10V

✅ Kích hoạt cạnh dương hoặc âm

✅ Truyền nội bộ đồng bộ

✅ Đã kiểm tra 100% cho dòng tĩnh ở 20V

✅ Định mức tham số 5V, 10V và 15V

✅ Dòng điện đầu vào tối đa là 1µA ở 18V trong phạm vi nhiệt độ toàn gói; 100nA ở 18V và +25oC

✅ Biên độ nhiễu (Trên toàn bộ gói/Phạm vi nhiệt độ)

+ 1V tại VDD = 5V

+ 2V tại VDD = 10V

+ 2,5V tại VDD = 15V
