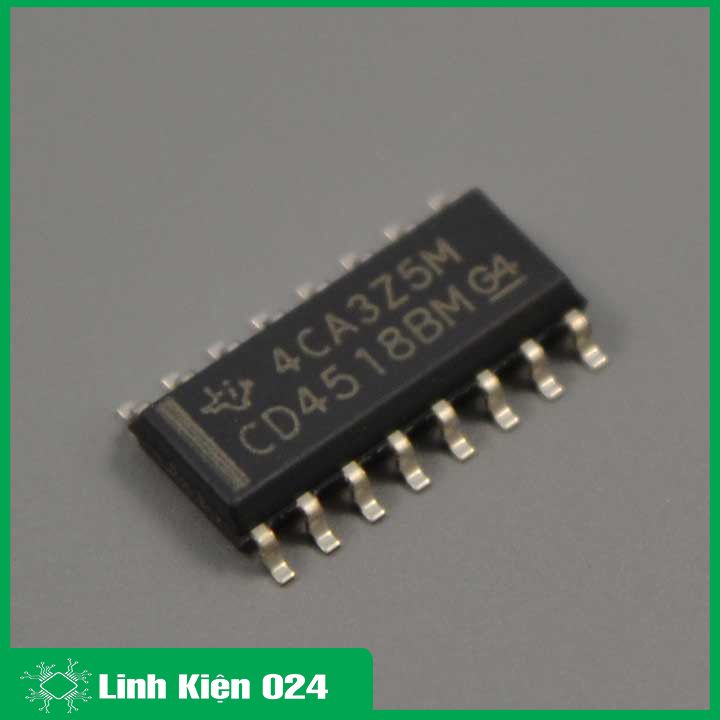

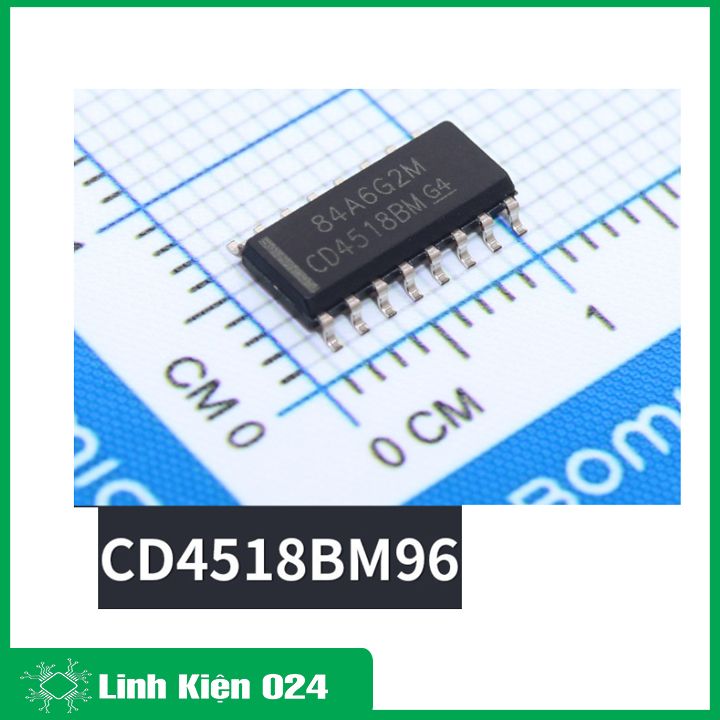

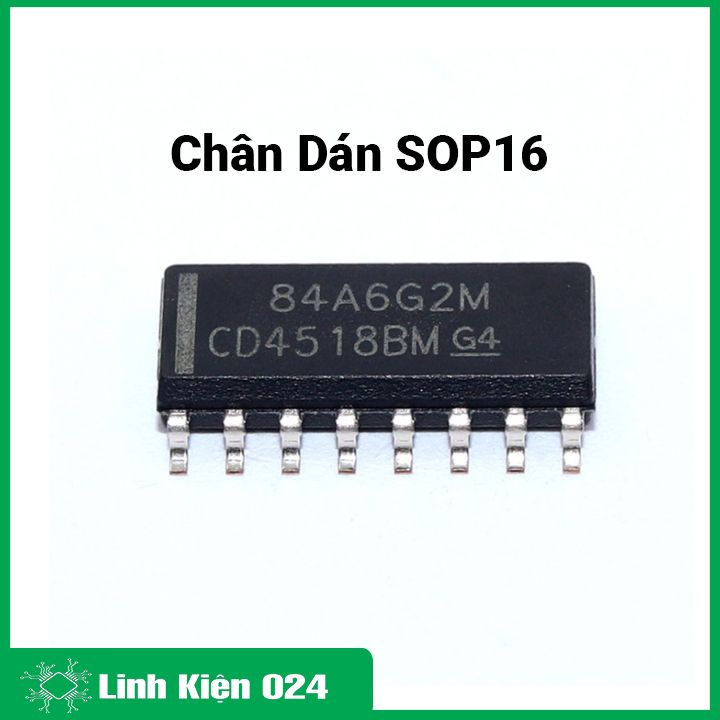

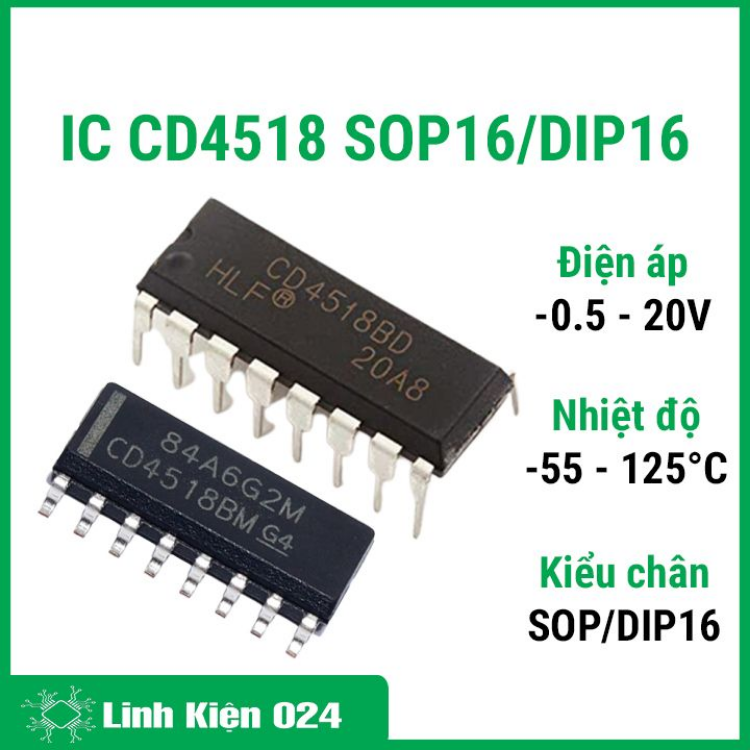

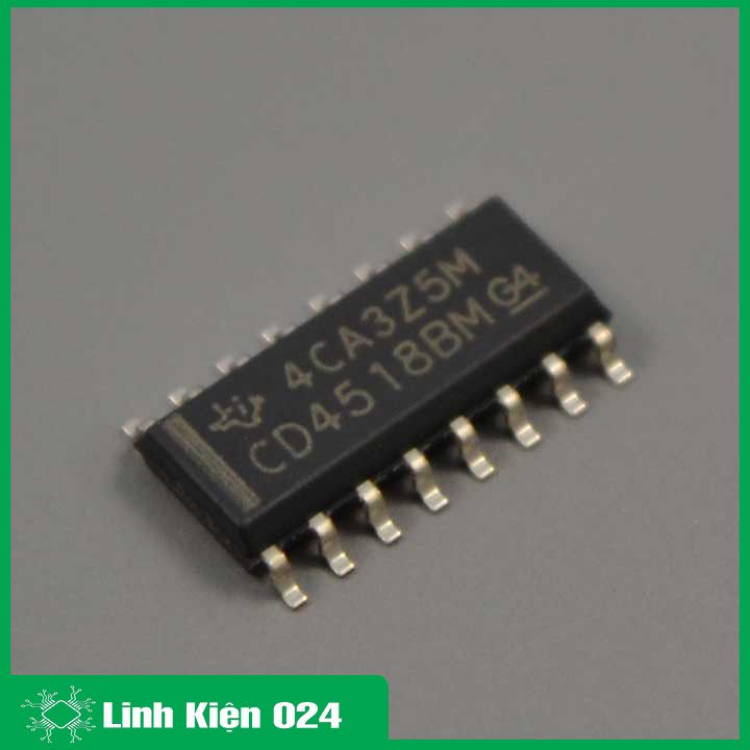

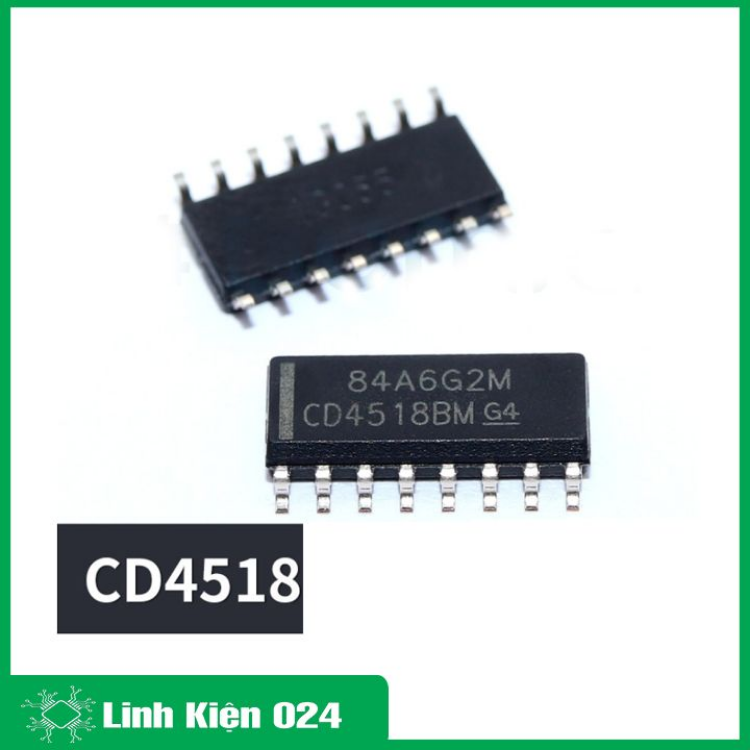

IC CD4518BE SOP16/DIP16 đếm lên BCD kép

IC CD4518BE DIP16/SOP16

Giới Thiệu

✅ CD4518 là IC đếm lên BCD kép bao gồm hai bộ đếm 4 tầng giống nhau, đồng bộ bên trong. Các tần của bộ đếm là loại flip flop kiểu D có các dòng CLK và EN có thể hoán đổi cho nhau để tăng dần trên chuyển tiếp về dương hoặc chuyển tiếp về âm. IC cũng cung cấp nhiều tính năng như khả năng chống nhiễu cao và tản nhiệt thấp. IC có gói 16 chân được niêm phong kín và có thể giao tiếp trực tiếp với mọi thiết bị TTL, CMOS & NMOS. Bộ đếm có thể được xếp tầng ở chế độ ripple bằng cách kết nối Q4 với đầu vào enable của bộ đếm tiếp theo trong khi đầu vào đồng hồ của bộ đếm sau được giữ ở mức thấp.

Thông Số Kỹ Thuật

✅ Các loại điện áp cao (Định mức 20V)

✅ Bộ đếm lên BCD kép CD4518BMS

✅ Bộ đếm lên nhị phân kép CD4520BMS

✅ Hoạt động tốc độ trung bình

✅ Tần số xung nhịp điển hình 6MHz ở 10V

✅ Kích hoạt sườn dương hoặc âm

✅ 100% được kiểm tra cho dòng điện tĩnh ở 20V

✅ Định mức tham số 5V, 10V và 15V

✅ Dòng đầu vào tối đa 1µA ở 18V trong phạm vi nhiệt độ gói đầy đủ; 100nA ở 18V và + 25oC

✅ Biên độ ồn (Trên toàn bộ gói / Phạm vi nhiệt độ)

+ 1V tại VDD = 5V

+ 2V tại VDD = 10V

+ 2,5V tại VDD = 15V
