IC 74HC85 DIP16 4-Bit Comparator dải điện áp rộng 2-6V

IC 74HC85 DIP16 4 Bit

Giới Thiệu

✅ 74HC85 là bộ so sánh độ lớn 4 bit có thể được mở rộng thành hầu hết mọi chiều dài. Họ thực hiện so sánh hai mã nhị phân 4 bit, BCD hoặc mã đơn điệu khác và trình bày ba kết quả cường độ có thể có ở các đầu ra (QA>B, QA=B và QA

✅ Các đầu vào 4 bit là có trọng số (A0 đến A3 và B0 đến B3), trong đó A3 và B3 là các bit quan trọng nhất. Cho phù hợp so sánh hoạt động của các đầu vào bộ mở rộng (IA>B, IA=B và IAB = LOW và IA=B = CAO.

✅ Đối với các từ lớn hơn 4 bit, đơn vị có thể được xếp tầng bằng cách kết nối các đầu ra QA>B, QA=B và QA

Thông Số Kỹ Thuật

✅ Dải điện áp cung cấp rộng từ 2,0V đến 6,0 V

✅ Tản điện năng thấp CMOS

✅ Khả năng chống ồn cao

✅ Hiệu suất chốt vượt quá 100 mA mỗi JESD 78 Loại II Cấp B

✅ Các mức đầu vào:

✅ Đối với 74HC85: mức CMOS

✅ Đối với 74HCT85: Mức TTL

✅ Tuân thủ tiêu chuẩn JEDEC:

✅ JESD8C (2,7 V đến 3,6 V)

✅ JESSE 7A (2.0 V đến 6.0 V)

✅ Bảo vệ ESD:

✅ HBM JESD22-A114-A vượt quá 2000 V

✅ MM JESD22-A115-A vượt quá 200 V

✅ Được chỉ định từ -40 °C đến +85 °C và từ -40 °C đến +125 °C

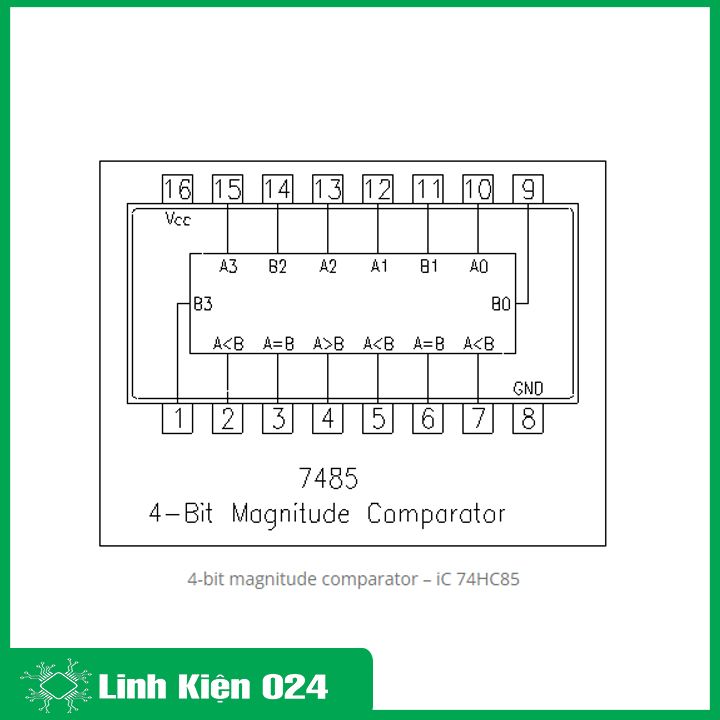

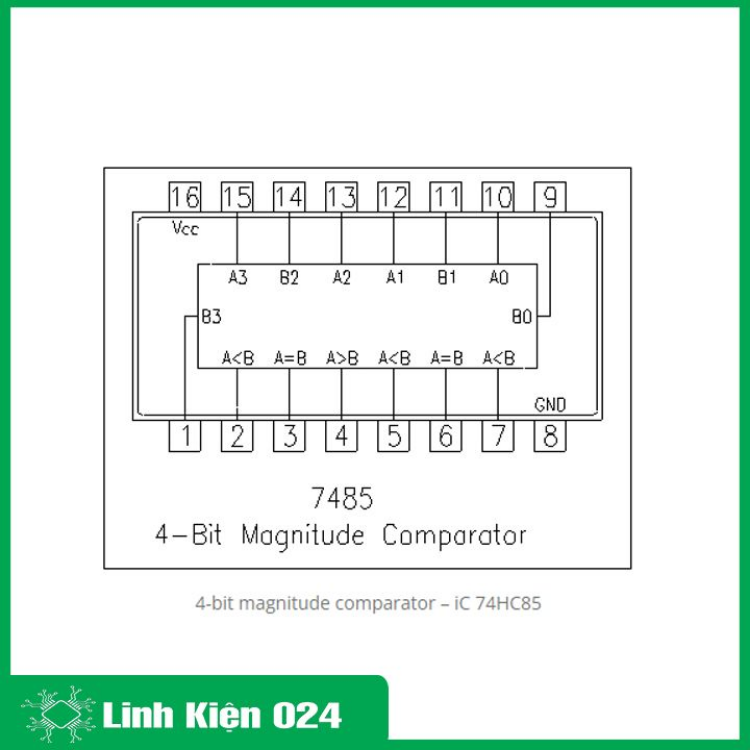

Sơ đồ chân
