[HCM]Thiết bị Chống sét DC

Cấu tạo 3 cấp Cắt sét:

• Lọc sơ cấp: triệt tiêu năng lượng xung sét, tia sét qua cấp này sẽ giảm điện ấp còn trên dưới 1kv.
• Lọc thông thấp: Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp. Cấp lọc này được thiết kế làm suy giảm nhiễu của dây – dây và dây – đất.
• Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ.Triệt tiêu điện áp xuống dưới 200v.

– Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.

– Có khả năng cắt dòng xung sét cao.

– Có khả năng cắt đa xung.

– Có khả năng phân biệt xung sét và quá áp của điện lưới.

– Có kích thước nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh.

Thông số kỹ thuật chính: Chống sét DC 1 pha.

Nguyên lý hoạt động:

– Khi có xung sét lan truyền theo đường dây cấp điện vào thiết bị. Điện áp đường dây vượt quá ngưỡng làm việc của phần tử cắt sét sơ cấp (điện áp giữa 2 dây với đất ), hai van cắt sét hoạt động đưa điện áp sét xuống đất , ghim điện áp giữa 2 dây cấp nguồn trong dải điện áp cho phép của thiết bị.

Tiếp theo dòng điện đi qua mạch lọc L-C làm suy giảm các xung nhiễu do sét và quá trình cắt sét sơ cấp tạo ra.

Tại đầu ra của nguồn điện, nếu điện áp trên 2 dây cấp nguồn quá cao thì khi đó phần cắt sét thứ cấp sẽ hoạt động để giữ điện áp đầu ra ở dải cho phép.

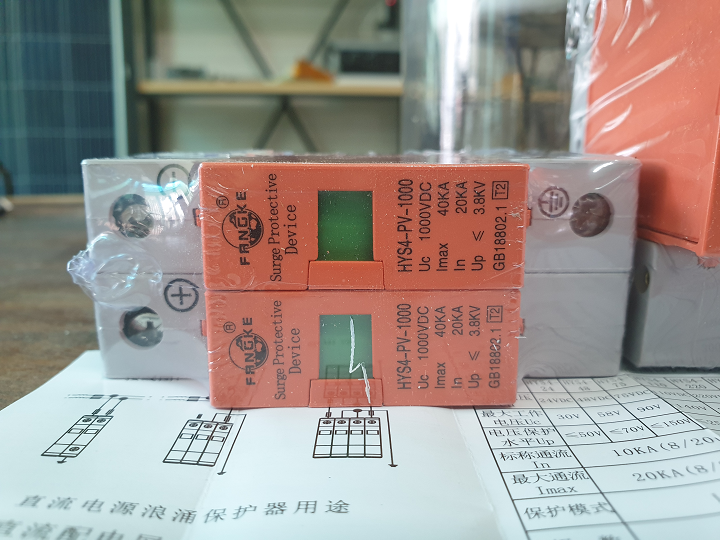

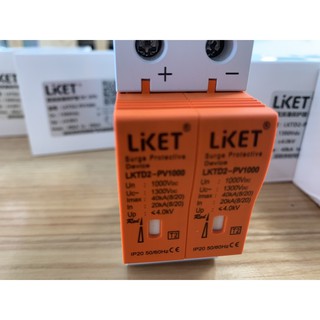

Model thiết bị chống sét: HYS4

Số cực: 02

Điện áp làm việc liên tục lớn nhất: 1000V

Dòng xả danh nghĩa: 20kA,

Dòng xả tối đa: 40 kA,

Mức điện áp bảo vệ: Up 2kV

Công nghệ chế tạo thiết bị chống sét: MOV+GDT

Thời gian đáp ứng: ≤ 25ns

Kích thước HxWxD: 90x72x66.2mm

Màu sắc: Màu cam

Chỉ số độ kín, chụi nước: IP20

Tiêu chuẩn đáp ứng: IEC61643-11

Độ ẩm: 0÷90%

Nhiệt độ: 10C – 150C

Lắp đặt chống sét EZ9L33745: DIN35

Chống sét van hạ thế GZ-500 và GZ-250 GZ-500 GZ-250

Dòng điện rò: ≤ 10µA≤ 10µA

Điện trở cách điện: ≥ 10MΩ≥ 10MΩ

Điện áp dư: ≤ 600V ≤ 300V

Xin cám ơn quý khách !
