Thông số kỹ thuật
- Chân V+ và V- là hai chân câp nguồn(6.5-30V yêu cầugắn tụ lọc nhiễu 50V 10uF), hoặc có thể cấp nguồn bằng cổng MicroUSB.
- Chân trig là chân tín hiệu điều khiển, kích mức thấp
- Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC
- Thời gian điều chỉnh tạo trễ bằng biến trở : 0 – 24s. Có thể tăng thêm độ trễ bằng cách thay tụ lớn hơn ( Công thức tính . T = 1.1RC).
Hướng dẫn sử dụng Module Relay Tạo Trễ 1 Kênh
- Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu.
- Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIGvẫn giữ tín hiệu thì relay không tắt đượcmà vẫn đóng, khi mất tín hiệu kích nếuthời gian trễ T vẫn còn thì relay vẫn tiếp tục đóng cho khi hết thời gian. Còn nếu khi mất tín hiệu kích mà đã hết thời gian trễ T, thì relay sẽ mở ra ngay khi mất tín hiệu.

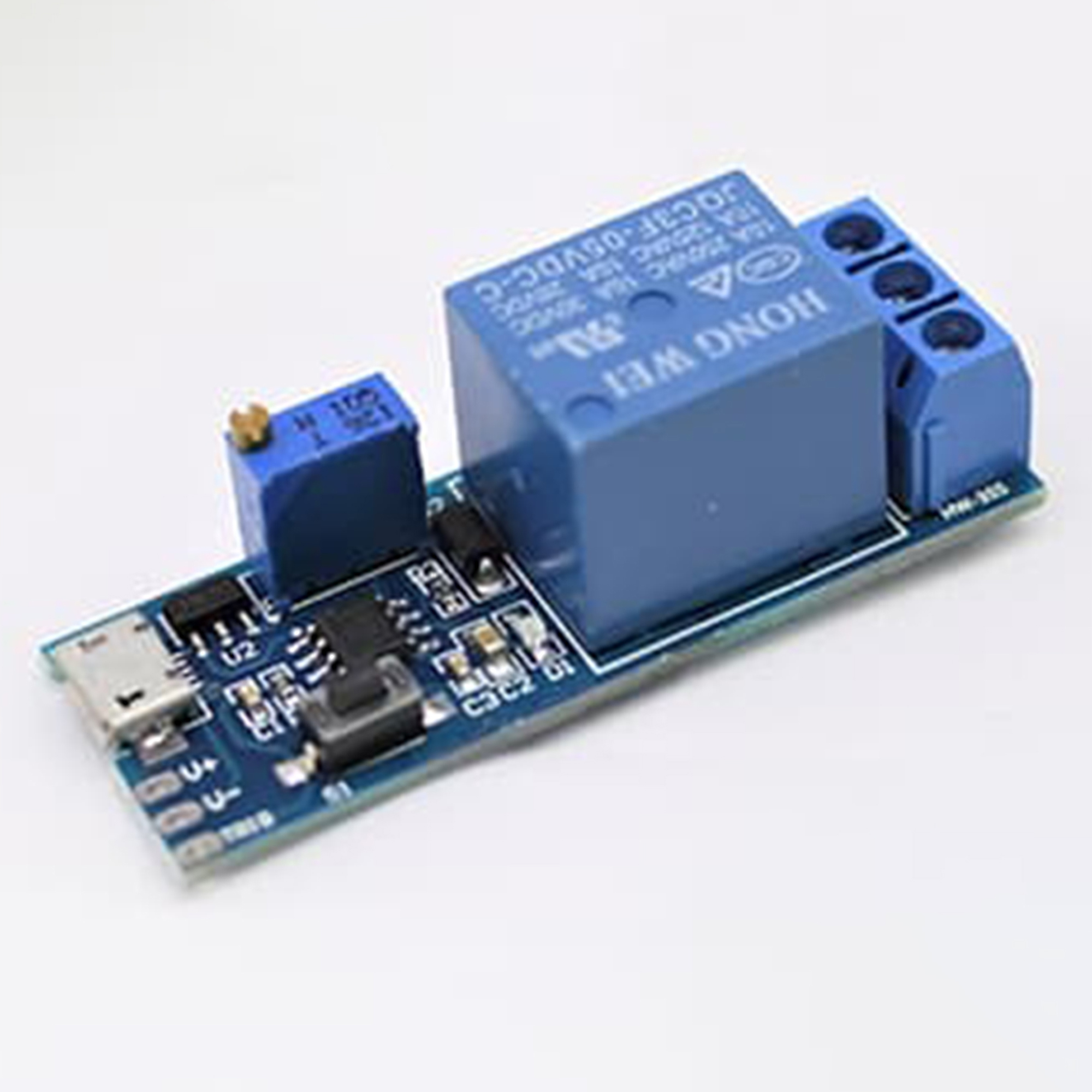

![[HCM]Module Relay Tạo Trễ 1 Kênh](https://vn-test-11.slatic.net/p/6df0db98cb0c1117371fa112543a2c1a.jpg)
