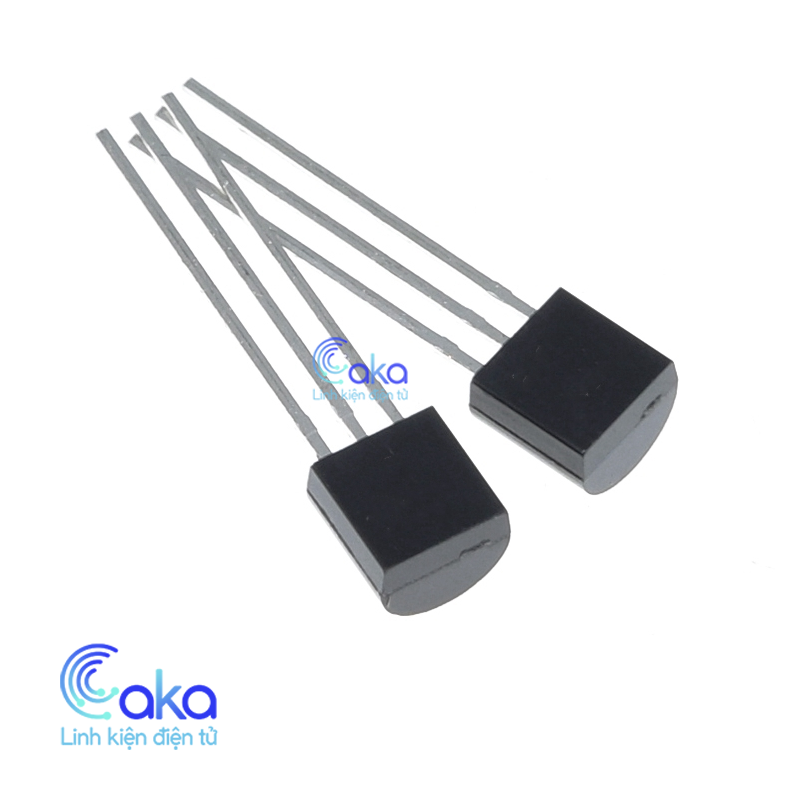

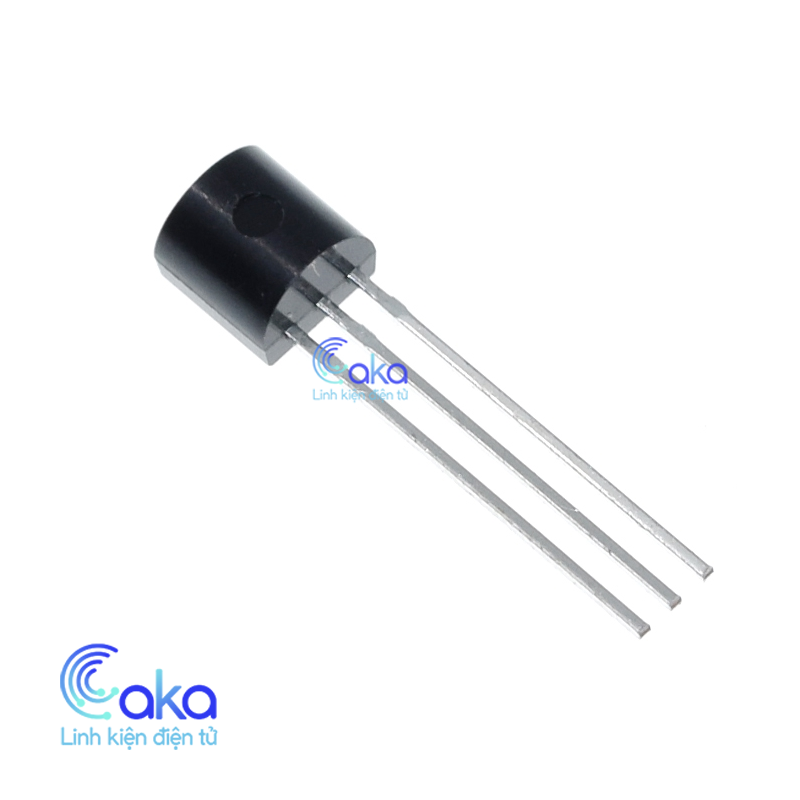

Gói 10 Transistor PNP S8550 0.5A 40V chân cắm

Gói 10 Transistor PNP S8550 0.5A 40V chân cắm

S8550 là transistor PNP được sử dụng rộng rãi. Nó là một transistor giá rẻ với các đặc tính kỹ thuật rất tốt. Nó được thiết kế để khuếch đại âm thanh và các yêu cầu chung khác trong các mạch điện tử nhưng ngoài điều đó nó còn được sử dụng rộng rãi trong các thiết bị thương mại. S8550 sở hữu một số tính năng rất tốt trong gói TO-92 nhỏ, do đó nó có thể được sử dụng trong nhiều ứng dụng điện tử, ví dụ như tiêu tán đầu ra là 1W, đây là tính năng rất tốt để sử dụng nó để khuếch đại tín hiệu âm thanh lên khoảng 1W và cũng trong nhiều tầng khuếch đại âm thanh khác. Dòng điện cực góp tối đa là -700mA do đó nó cũng có thể được sử dụng cho nhiều ứng dụng công tắc trong các mạch điện tử.

Tính năng / Thông số kỹ thuật

• Loại gói: TO-92
• Loại transistor: PNP
• Dòng cực góp tối đa (IC): -0,7A hoặc -700mA
• Điện áp cực góp - cực phát tối đa (VCE): -20V
• Điện áp cực góp - cực gốc tối đa (VCB): -30V
• Điện áp cực gốc - cực phát tối đa (VBE): -5V
• Công suất tiêu tán tối đa (Pc): 1W
• Tần số chuyển tiếp tối đa (fT): 100 MHz
• Độ lợi dòng điện DC tối thiểu và tối đa (hFE): 40 đến 400
• Nhiệt độ lưu trữ & hoạt động là: -65 đến + 150 độ C

Các ứng dụng S8550

• Bộ khuếch đại class B
• Điều khiển tải dưới -700mA
• Làm công tắc trong mạch điện tử
• Khuếch đại tín hiệu độ lợi thấp thành độ lợi cao
• Tầng ra của các mạch âm thanh nhỏ
