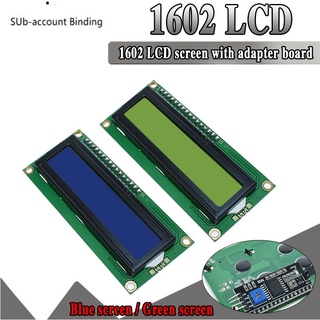

Giải mã LCD i2C 1602

Thông số kỹ thuật:

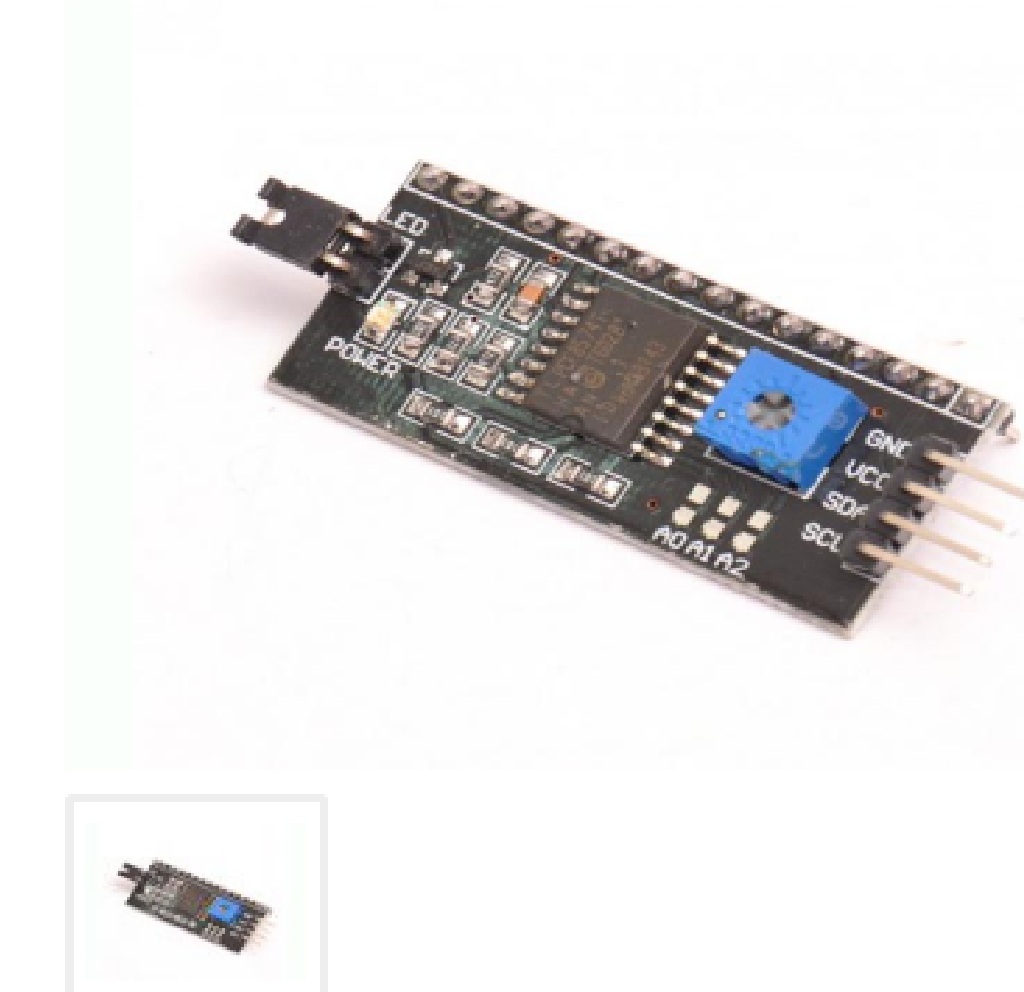

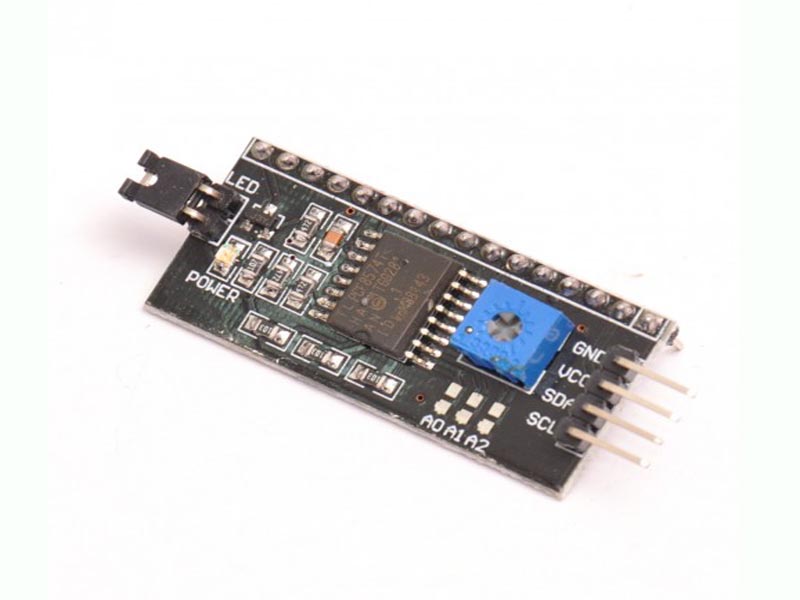

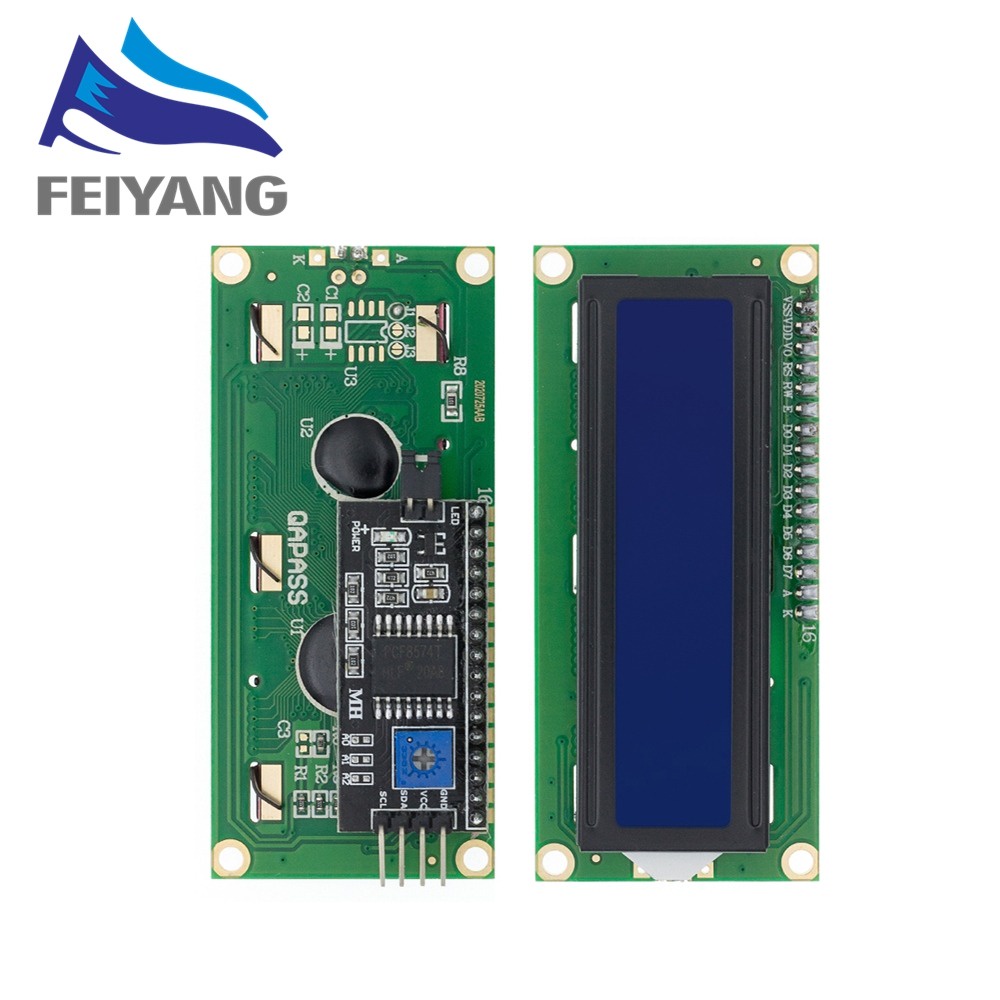

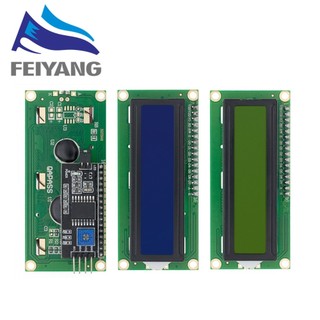

Để sử dụng các loại LCD có driver là HD44780(LCD 1602, LCD 2004, ...), cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.

Module	MCU
Vcc - 5V	Vcc
GND	GND
SDA	SDA
SCL	SCL

Cách test mã i2c

i2c có mã riêng nên một số bạn viết code không biết nhập mã riêng này thì thông số nó không hiển thị được. Ví dụ code có đoạn mã:

#include

#include

LiquidCrystal_I2C lcd(0x27,16,2);

Vậy lcd(0x27,16,2): số 0x27 sẽ tùy thuộc vào loại i2c. Để biết được thông số đó bạn dùng code sau để test, bạn xem thông số đó trên monitor của chương trình nạp Arduino

// --------------------------------------

// i2c_scanner

//

// Version 1

//This program (or code that looks like it)

//can be found in many places.

//For example on the Arduino.cc forum.

//The original author is not know.

// Version 2, Juni 2012, Using Arduino 1.0.1

//Adapted to be as simple as possible by Arduino.cc user Krodal

// Version 3, Feb 26 2013

//V3 by louarnold

// Version 4, March 3, 2013, Using Arduino 1.0.3

//by Arduino.cc user Krodal.

//Changes by louarnold removed.

//Scanning addresses changed from 0...127 to 1...119,

//according to the i2c scanner by Nick Gammon

//http://www.gammon.com.au/forum/?id=10896

// Version 5, March 28, 2013

//As version 4, but address scans now to 127.

//A sensor seems to use address 120.

// Version 6, November 27, 2015.

//Added waiting for the Leonardo serial communication.

//

//

// This sketch tests the standard 7-bit addresses

// Devices with higher bit address might not be seen properly.

//


#include



void setup()

{

Wire.begin();


Serial.begin(9600);

while (!Serial);// Leonardo: wait for serial monitor

Serial.println("\nI2C Scanner");

}



void loop()

{

byte error, address;

int nDevices;


Serial.println("Scanning...");


nDevices = 0;

for(address = 1; address < 127; address++ )

{

// The i2c_scanner uses the return value of

// the Write.endTransmisstion to see if

// a device did acknowledge to the address.

Wire.beginTransmission(address);

error = Wire.endTransmission();


if (error == 0)

{

Serial.print("I2C device found at address 0x");

if (address<16)

Serial.print("0");

Serial.print(address,HEX);

Serial.println(" !");


nDevices++;

}

else if (error==4)

{

Serial.print("Unknown error at address 0x");

if (address<16)

Serial.print("0");

Serial.println(address,HEX);

}

}

if (nDevices == 0)

Serial.println("No I2C devices found\n");

else

Serial.println("done\n");


delay(5000);// wait 5 seconds for n

}

Chúc bạn một ngày vui vẻ!
