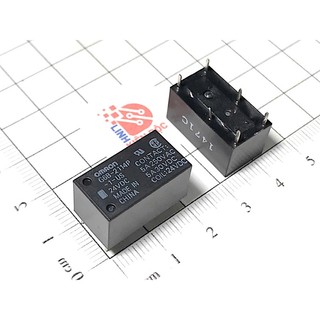

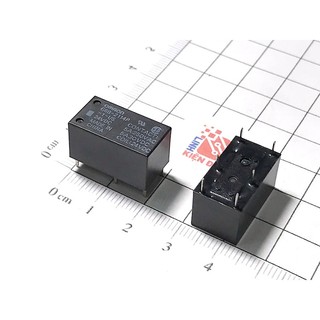

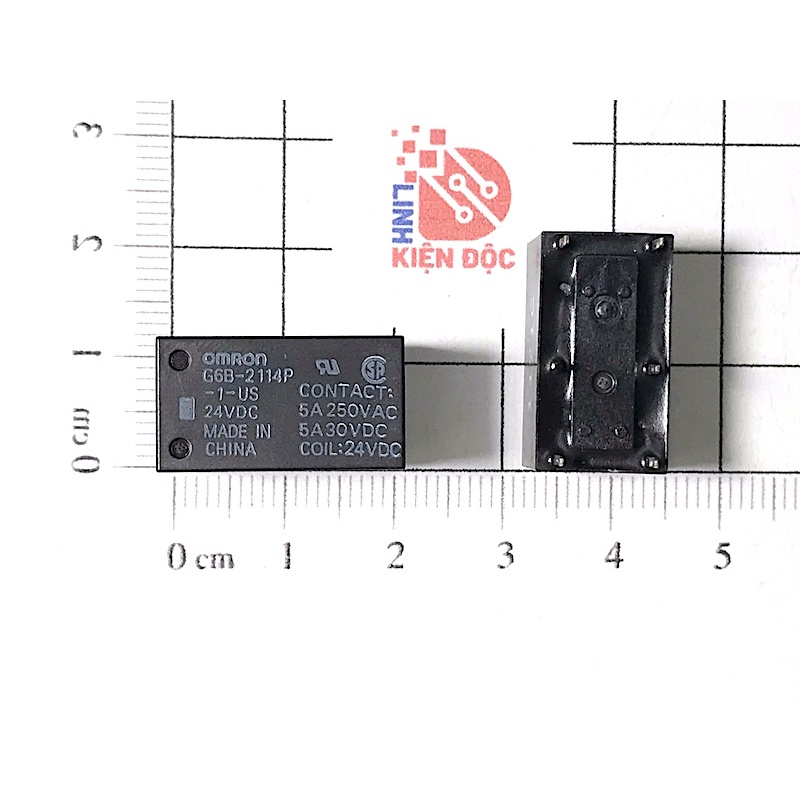

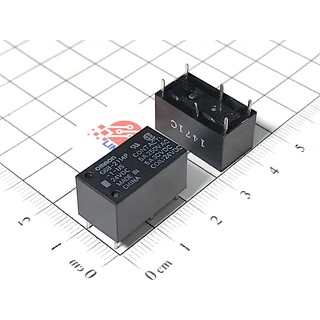

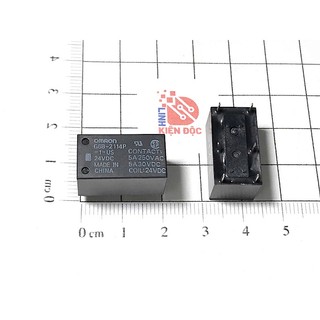

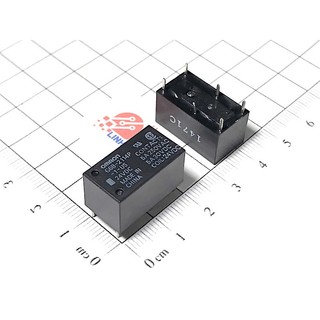

G6B-2114P-1-US Relay 24VDC 5A 6 Chân

Rơ le G6B-2114P-1-US 24VDC 5A 6 chân – Giới thiệu chi tiết 1. Tổng quan về G6B-2114P-1-US Rơ le (Relay) G6B-2114P-1-US là một linh kiện chuyển mạch điện từ do Omron sản xuất. Đây là loại rơ le điện áp cuộn dây 24VDC, có khả năng chịu tải lên đến 5A. Với kích thước nhỏ gọn và độ bền cao, rơ le này thường được sử dụng trong các ứng dụng điều khiển tự động, PLC, hệ thống nhúng và điện công nghiệp. 2. Thông số kỹ thuật Thông số Giá trị Hãng sản xuất Omron Mã sản phẩm G6B-2114P-1-US Điện áp cuộn dây 24VDC Dòng tiêu thụ cuộn dây Khoảng 10 mA Điện áp kích hoạt Từ 70% điện áp định mức (≈16.8VDC) Điện áp nhả Dưới 10% điện áp định mức (≈2.4VDC) Số chân 6 chân Dòng tải tối đa 5A Điện áp tải tối đa 250VAC / 30VDC Kiểu tiếp điểm SPST-NO (Single Pole Single Throw – Normally Open) Điện trở tiếp xúc Dưới 100 mΩ Điện trở cách điện Trên 100MΩ tại 500VDC Khả năng chịu điện áp 2500VAC giữa cuộn dây và tiếp điểm Nhiệt độ hoạt động -40°C đến 70°C Tuổi thọ cơ học 50 triệu lần đóng/ngắt Tuổi thọ điện 100,000 lần đóng/ngắt ở tải danh định 3. Sơ đồ chân rơ le G6B-2114P-1-US Chân 1 & 6: Cuộn dây điều khiển (24VDC). Chân 2 & 4: Tiếp điểm thường hở (NO). Chân 3 & 5: Đầu vào nguồn tải.
