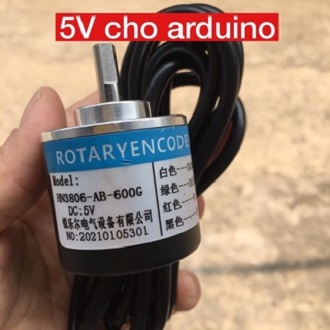

Encoder 600 xung 2 kênh AB 5-24V, NPN/PNP, encoder 5V dùng cho arduino

Encoder 600 xung 2 pha AB/ 5-24V. Ngõ ra PNP NPN cực thu để hở.

* Tiêu chuẩn với cáp 1,5 m

* Hiệu suất: 600 xung / vòng.

* Điện áp hoạt động: DC5-24V

* Tốc độ cơ khí tối đa 6000 vòng / phút

* Tần số đáp ứng điện 20K / giây

* Kích thước: Encoder kích thước thân: φ38mm; trục φ6 × 13mm; trục nền: Cao 5mm, φ20mm; cố định lỗ cho: vít M3

* Ba lỗ gắn trên vòng tròn 30, và ba lỗ gắn khác trên vòng tròn 28;

Dây điện: Xanh lục = Pha A, trắng = pha B, màu đỏ = VCC, đen = GND.

Chú ý: có thể phải gắn điện trở kéo lên 4k7 nếu như không nhận encoder

Sử dụng: để đo tốc độ quay của vật thể, góc, gia tốc và đo chiều dài.

Các tính năng: kích thước nhỏ, trọng lượng nhẹ, cài đặt dễ dàng, lợi thế chi phí.
