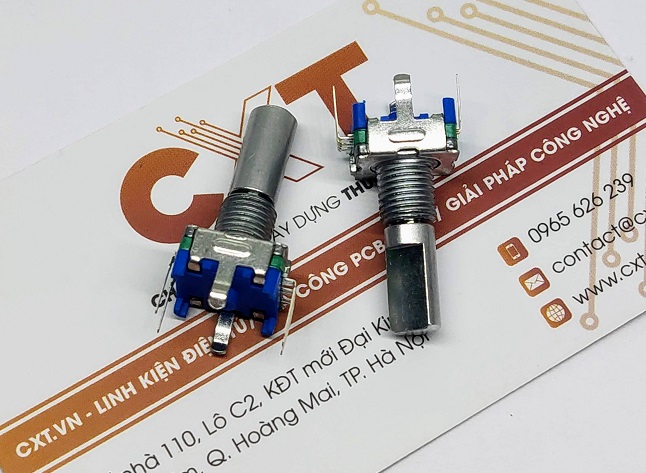

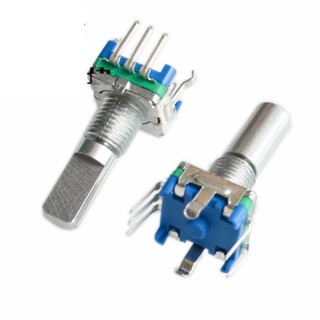

EC11Switch Rotary Encoder 20 núm dài 20mm (Trục nửa)

THÔNG TIN SẢN PHẨM

EC11Switch Rotary Encoder 20 núm dài 20mm (Trục nửa)

Loại hàng: TQ sản xuất - Hàng chưa qua sử dụng do Trung Quốc sản xuất. - Hình thức: Mới - Chất lượng: Có thể kém hơn hàng do chính hãng sản xuất - Bảo hành: Không (nên kiểm tra với đơn mẫu)

-----------------------------------------------------------------------------

1. Mô tả:

- Công tắc xoay vô cấp EC11 (Switch Rotary Encoder EC11) là một loại cảm biến Encoder tạo ra các tín hiệu xung có số lượng xung và cực tính xung phụ thuộc

vào góc quay và chiều quay của trục kết hợp với 1 nút nhấn nhả.

- Đầu ra tín hiệu của encoder có có 1 nút nhấn và 2 xung A và B. Khi xoay trục quay của Rotary Encoder thì tín hiệu hai xung A và B sẽ được kéo xuống mức thấp,

vì vậy nên ta phải kéo trở lên cho cả 2 chân A và B, xung A và xung B luôn lệch pha nhau, việc xác định sớm hoặc trễ pha của các xung phụ thuộc vào chiều quay của trục.

- Dựa vào đặc tính lệch pha giữa 2 kênh như trên ta sẽ biết được trục được vặn sang trái hay sang phải, và vặn một góc bao nhiêu độ dựa trên số xung mà Encoder tạo ra.

2. Thông số kỹ thuật:

- Model: EC11 - Điện áp hoạt động: 3.3V - 5V

- Dòng tải tối đa: 10mA

- Góc quay: 360⁰, quay liên tục không có điểm dừng

- Số xung: 15 hoặc 20 xung

- Tuổi thọ vòng xoay: ~ 30000 vòng

- Trở kháng tiếp xúc: ≤ 100mΩ

- Trở kháng cách ly: ≥ 100MΩ

- Nhiệt độ hoạt động: từ -30⁰C đến +80⁰C

- Khối lượng: 16g

-----------------------------------------------------------------------------
