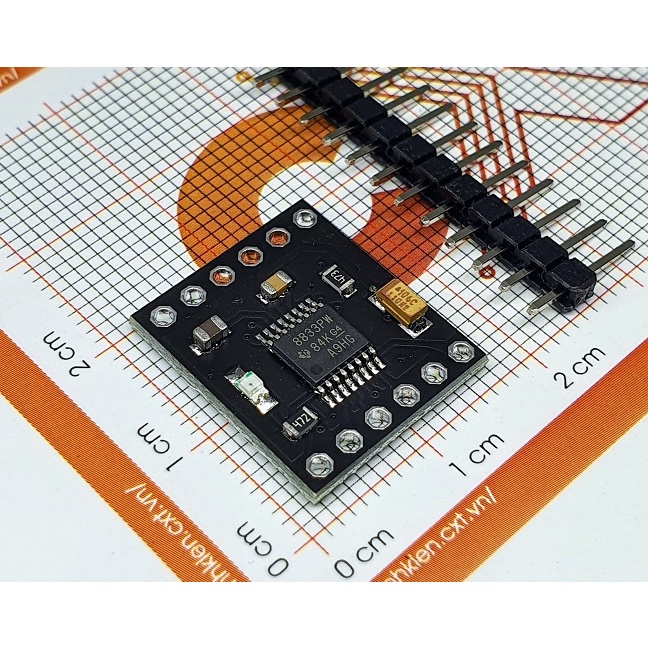

DRV8833 Mạch điều khiển động cơ DC mini

DRV8833 Mạch điều khiển động cơ DC mini Mạch điều khiển động cơ DC Mini DRV8833 có thể điều khiển hai motor DC hoặc một động cơ bước với dòng điện liên tục ở 1.5A, điện áp 3 ~ 10VDC, thích hợp cho các mô hình robot, điều kiển động cơ cỡ nhỏ. Thông số kỹ thuật: IC chính: DRV8833 Dual H_Bridge Motor Driver Điện áp cấp: 3~10VDC Dòng đầu ra mỗi động cơ: 1.5A Điều khiển được 2 động cơ DC hoặc 1 động cơ bước 4 dây. Bảo vệ chống quá dòng, quá nhiệt. Low Power Sleep Mode. Kích thước: 18.5 * 16mm Sơ đồ chân: ULT: low sleep mode (need to disconnect the rear of the module J2 shorted solder joints) OUT1,0UT2 :1 channel H_bridge, the corresponding control IN1, IN2. OUT3,0UT4 is a second road H_bridge, the corresponding control IN3, IN4. EEP to protect the output, not the default. VCC: the input voltage 3 to 10V GND: Ground. Linhkien.CXT.VN – Linh kiện điện tử CXT _ Chuyên cung cấp linh kiện điện tử, thiết bị và vật tư ngành điện _ Thông tin minh bạch, giá cả cạnh tranh _ Hỗ trợ tư vấn kỹ thuật triển khai dự án _ Hotline &
