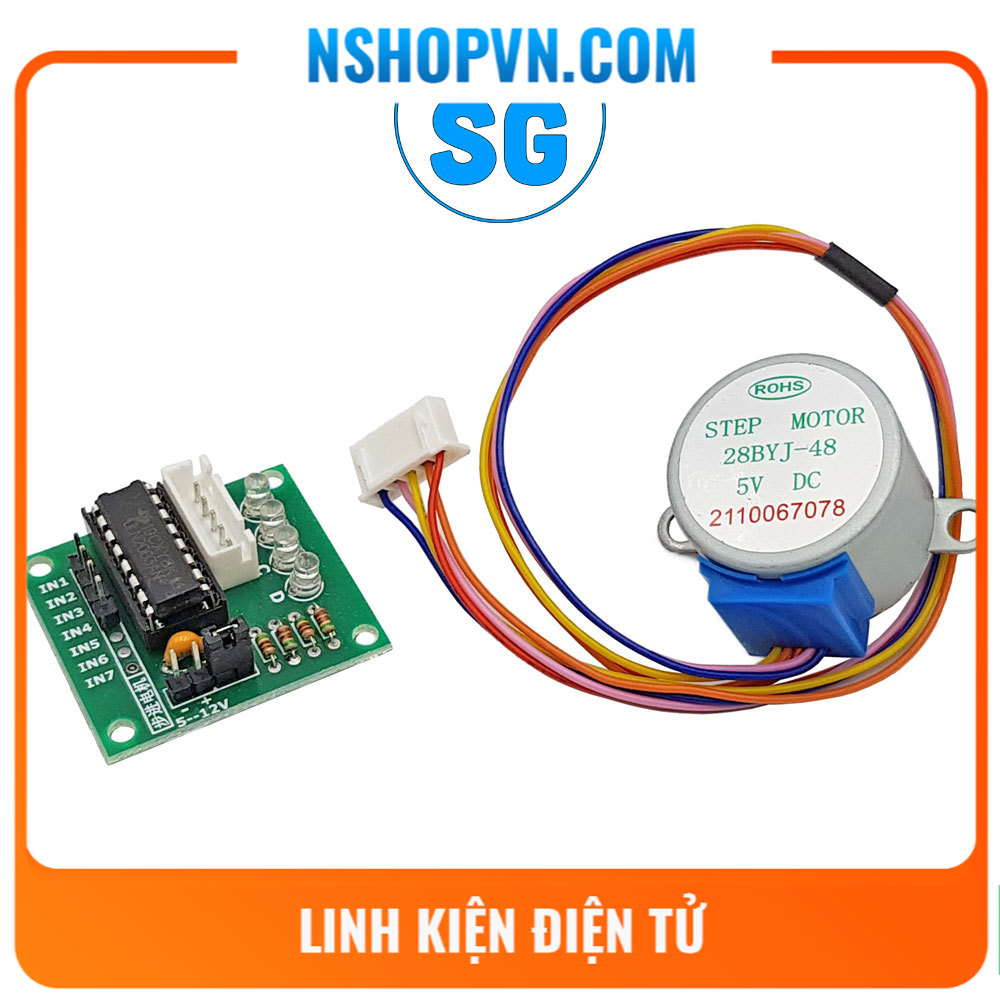

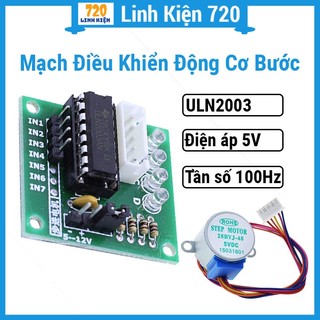

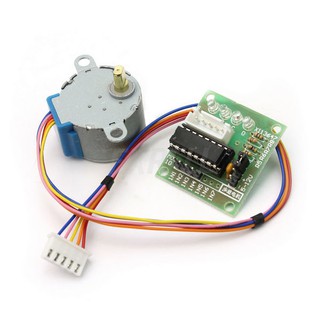

Driver ULN2003 + Động Cơ Bước 5V

1. Thông tin chung Động cơ bước 28BYJ-48 là loại động cơ nhỏ, sử dụng hiệu điện thế 5V để chạy động cơ. Những động cơ bước như thế này thường được sử dụng trong các dự án tự động hóa, điều khiển A/C hoặc các sản phẩm được sản xuất hàng loạt. Sử dụng hộp số có tỷ lệ xấp xỉ 64:1 làm cho nó có thể tạo được moment xoắn lớn và tốc độ quay vào khoảng 15 vòng/ phút (RPM). Bạn có thể cung cấp nguồn có hiệu điện thế lên đến 12V, tốc độ vòng quay có thể đạt 25 vòng/phút RPM. Sản phẩm được bán kèm driver ULN2003. Với giá thành thấp và hoàn toàn tương thích với động cơ bước 28BYJ-48, đây là một trong những giải pháp hữu hiệu để làm các dự án điều khiển tự động và robotics sử dụng Arduino. 2. Thông số kỹ thuật Dưới đây là thông số của động cơ bước 28BYJ-48 Loại động cơ Unipolar stepper motor Kiểu kết nối 5 Wire Connection Hiệu điện thế 5-12 Volts DC Tần số 100 Hz Step mode Half-step mode recommended (8 step control signal sequence) Step angle Half-step mode: 8 bước được điều khiển theo chu trình 5.625 độ mỗi bước / 64 steps mỗi vòng. Full Step mode: 4 bước được điều khiển theo chu trình 11.25 độ mỗi bước / 32 bước mỗi vòng Tỷ lệ bánh răng Hệ thống hộp số sử dụng tỷ lệ 64:1. Tuy nhiên giá trị thực tế được tính chính xác là 63.68395:1. Như vậy: 64 bước / vòng quay động cơ x 63.684 tỷ lệ hộp số = 4076 bước / vòng quay thực tế Nối dây với ULN2003 A (Xanh Dương), B (Hồng), C (Vàng), D (Cam), E (Đỏ) Cân nặng 30g The free online CSS tidy lets you beautify stylesheets. Check it out now!
