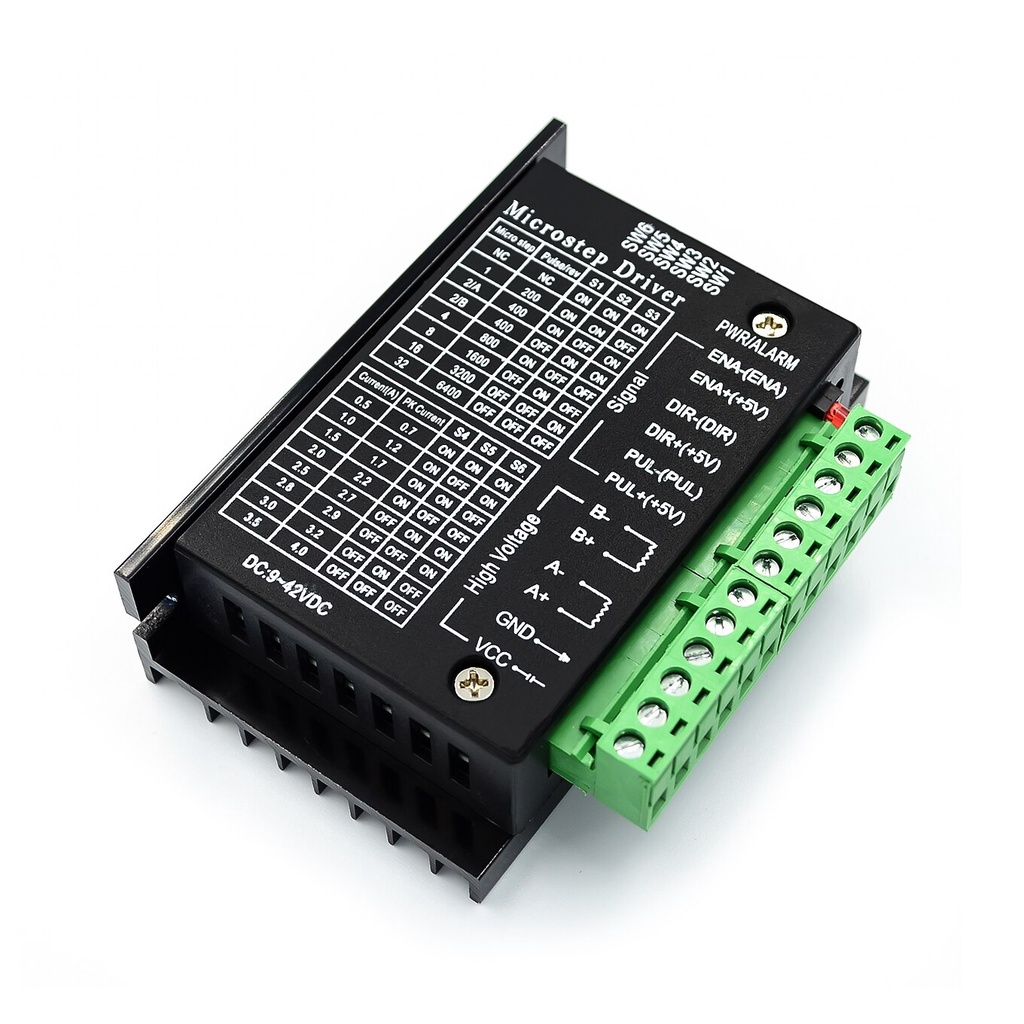

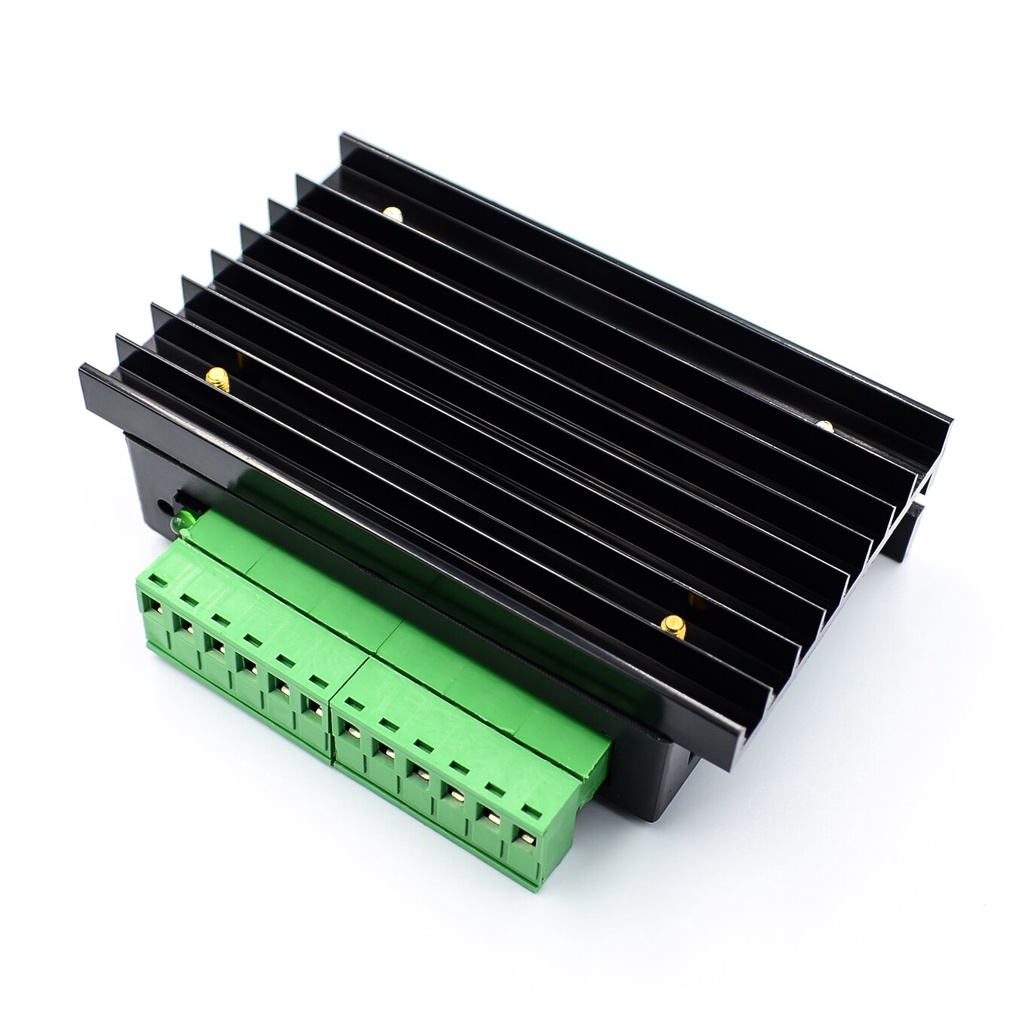

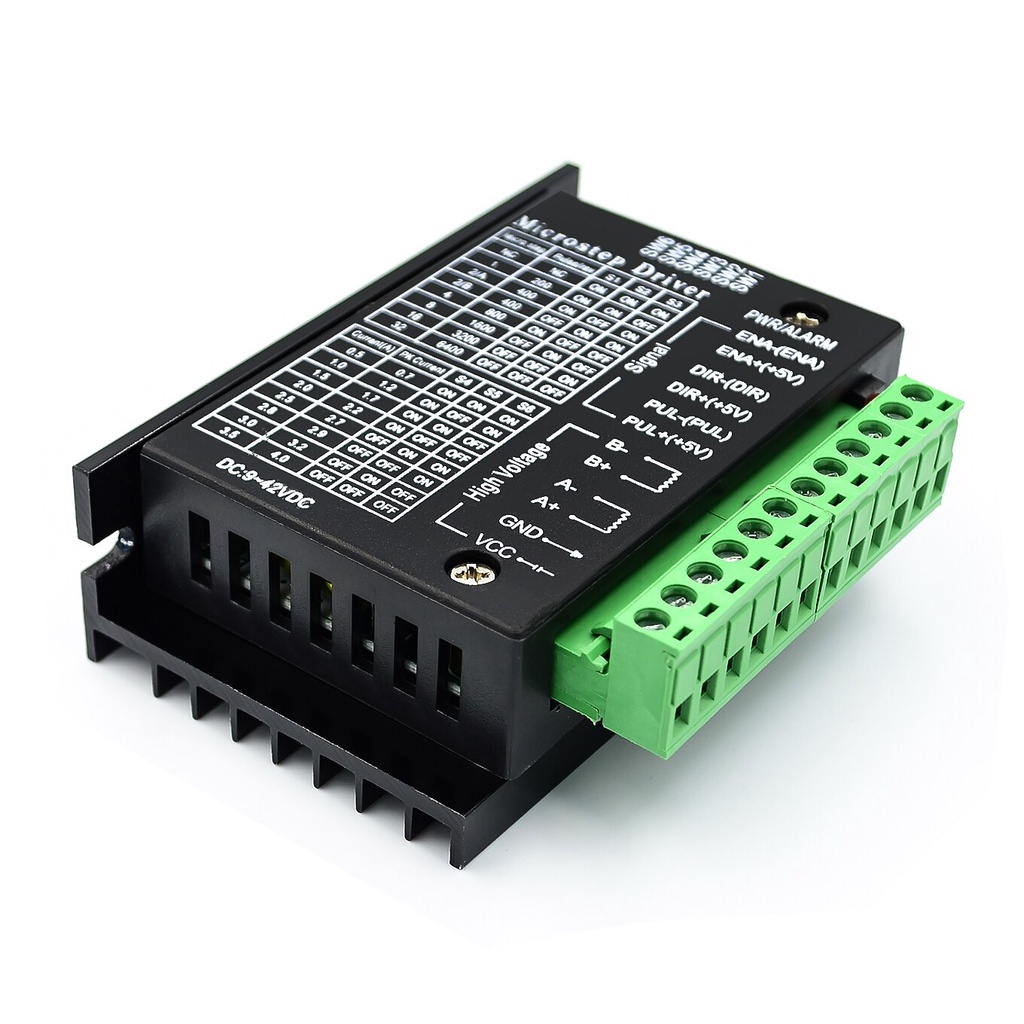

Driver điều khiển động cơ bước TB6600 4.0A 42VDC

Mạch driver động cơ bước TB6600 4A 42V sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

THÔNG SỐ KĨ THUẬT

+ Nguồn đầu vào là 9V - 42V.

+ Dòng cấp tối đa là 4A.

+ Ngõ vào có cách ly quang, tốc độ cao.

+ Có tích hợp đo quá dòng quá áp.

+ cân nặng : 200G.

+ kích thước : 96 * 71 * 37mm.

Cài đặt và ghép nối:

DC+: Nối với nguồn điện từ 9 - 40VDC

DC- : Điện áp (-) âm của nguồn

A+ và A -: Nối vào cặp cuộn dây của động cơ bước

B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
