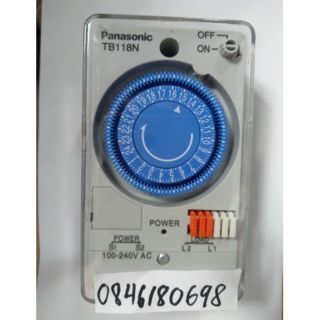

đồng hồ hẹn giờ timer Pana TB 118N

Bộ hẹn giờ tắt bật thiết bị điện Pana sonic TB118N Chức năng hẹn giờ bật và tắt chu kỳ cho tất cả các thiết bị điện. Ứng dụng cho chiếu sáng nhà xưởng, đèn đường, gia đình sân vườn Chịu tải cao với đầu ra 220v khách hàng yên tâm đấu nối máu bơm, đèn, bếp, ...vv Có thể hẹn giờ tắt bật cho rất nhiều khung giờ khác nhau cùng 1 lúc. Thông tin sản phẩm: Nguồn điện đầu vào input: 220VAC Nguồn điện đầu ra output : 220VAC Nguồn điện nuôi đồng hồ : 1 Pin CMOS 3V Số lượng đầu vào : 1 Số lượng đầu ra.: 1 Công suất chịu tải : 5000Wp Hướng dẫn sử dụng.: + Bước 1 Lắp pin CMOS cho thiết bị: Bạn cậy cái nắp nhỏ bên trái ra sau đó lấy cục pin có jac cắm bên trong khay. Và cắm giắc pin cho thiết bị ( giắc pin cũng ở trong khay đó luôn) sau khi lắp pin nếu nghe tiếng đồng hồ tích tắc bên trong thiết bị là đã OK ( chú ý giắc cắm pin phải cắm đúng chiều có khe cắt) + Bước 2 chỉnh giờ chuẩn.Xoay núm màu xanh to trên thiết bị ( Tuyệt đối không đước xoay núm ngược chiều kim đồng hồ nhé) sao cho khung giờ trên múm trung với thời gian thực hiện tại đang diễn ra Ví dụ: bây giờ đang là 14 giờ thì bạn vặn núm theo chiều kim đồng hồ đến khi vạch chỉ đến số 14 + Bước 3 Hẹn giờ bật tắt thiết bị. Bạn nhổ các kẹp ghim (màu đỏ là bật, màu trắng là tắt) có sẵn trênkhay bên phải thiết bị. Sau đó cắm kẹp ghim vào các khung giờ cần bật tắt trên núm thời gian (màu xanh) + Bước 4 đấu nối đầu vào và đầu ra nguồn điện cần bật tắt 220V: Bạn tháo con ốc vít trên mặt thiết bị, sau đó nhấc phần nắp bảo vệ lên phía dưới sẽ có 2 cặp cổng đấu dây có vít giữ Cặp bên trái là Nguồn điện đầu vào Cặp bên phải là nguồn điện đầu ra cho tải
