Đồng hồ đo vạn năng cho thợ điện tử DT-830LN

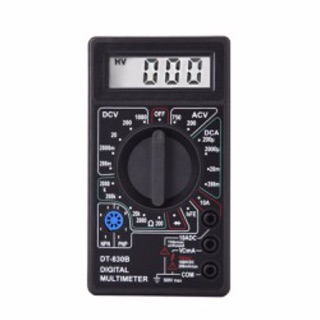

Mô tả vị trí bánh răng: (DCV: Vị trí bánh răng điện áp DC) (DCA: Vị trí bánh răng dòng điện DC) (ACV: Vị trí bánh răng điện áp AC) (Ω: Vị trí bánh răng điện trở) (HFE: Vị trí bánh răng khuếch đại bóng bán dẫn) (TẮT: Sau khi đo Bật và tắt vị trí và vị trí diode: ở giữa vị trí điện trở và vị trí triode.) (COM: chung, chèn chì thử màu đen) (VΩmA: cực dương, chèn khi đo điện trở, điện áp và dòng điện một chiều dưới 200mA Bút đo màu đỏ) (DC10A: Chèn dây dẫn thử màu đỏ khi đo dòng điện một chiều từ 200mA đến 10A.)

Cách sử dụng: A: Đo điện áp DC

Chèn dây dẫn thử nghiệm màu đen vào giắc COM và dây dẫn thử màu đỏ vào giắc V /.

2. Đặt công tắc chức năng trong phạm vi DCV của dải điện áp DC và kết nối các thử nghiệm dẫn đến nguồn điện cần kiểm tra (đo điện áp mạch hở) hoặc tải (giảm điện áp tải).

(1 Nếu bạn không biết phạm vi điện áp đo được. Đặt công tắc chức năng ở phạm vi tối đa và giảm dần. 2 Nếu màn hình chỉ hiển thị "1", biểu thị mức quá mức, công tắc chức năng nên được đặt ở dải cao hơn. 3 Khi đo điện áp cao, Cẩn thận hơn để tránh bị điện giật.)

B: Đo dòng điện một chiều

1. Lắp dây dẫn thử nghiệm màu đen vào giắc COM. Khi đo dòng điện tối đa 200mA, dây dẫn thử nghiệm màu đỏ được cắm vào giắc cắm VΩmA. Khi đo dòng điện tối đa 10A, dây dẫn thử nghiệm màu đỏ Cắm giắc DC10A.

2. Đặt công tắc chức năng thành phạm vi dòng A DC và kết nối đạo trình kiểm tra với tải cần kiểm tra nối tiếp. Khi giá trị hiện tại được hiển thị, cực tính của đạo trình kiểm tra màu đỏ sẽ được hiển thị.

(1) Nếu bạn không biết giá trị đo được trước khi sử dụng . Phạm vi hiện tại, công tắc chức năng được đặt ở phạm vi tối đa và giảm dần. 2 Nếu màn hình chỉ hiển thị "1", biểu thị quá phạm vi, công tắc chức năng nên được đặt ở phạm vi cao hơn. 3. Dòng đầu vào tối đa là 200mA và dòng điện dư sẽ bị cháy. Cầu chì nên được thay thế một lần nữa Phạm vi 10A không có bảo vệ cầu chì. Phép đo không quá 15 giây.)

C: Đo điện trở

1. Chèn dây dẫn thử nghiệm màu đen vào giắc COM và dây dẫn thử màu đỏ vào giắc cắm VΩmA

. Kết nối thử nghiệm dẫn đến điện trở cần kiểm tra.

(1) Nếu giá trị điện trở đo được vượt quá giá trị tối đa của phạm vi đã chọn, ví dụ "1" vượt quá sẽ được hiển thị và ví dụ, nên chọn phạm vi cao hơn. Trong trường hợp, đồng hồ hiển thị 1/1)

D: Kiểm tra điốt và kiểm tra kết nối còi

1. Chèn dây dẫn thử nghiệm màu đen vào giắc COM và dây dẫn thử nghiệm màu đỏ vào giắc cắm V / (cực của thử nghiệm màu đỏ là đèn + +). Công tắc chức năng được đặt trong tam giác và các đạo trình kiểm tra được kết nối với diode cần kiểm tra. Là giá trị gần đúng của sự sụt giảm điện áp thuận của diode.

2. Kết nối thử nghiệm dẫn đến cả hai đầu của đường dây cần kiểm tra. Nếu điện trở giữa hai đầu nhỏ hơn khoảng 70Ω, tiếng chuông tích hợp sẽ phát ra.
