Đồng Hồ Đo Dòng Áp DC 10A

Đồng hồ đo dòng áp DC 10A V2 là loại có độ chính xác cao lên đến 0.01, được sử dụng để đo và hiển thị điện áp, dòng điện của tải DC tối đa 10A / 100VDC, đồng hồ đo dòng áp có trở shunt tích hợp, thiết kế nhỏ gọn, bền bỉ, kết nối dễ dàng, có thể chỉnh sai số của đồng hồ bằng hai biến trở căn chỉnh áp và dòng trên đồng hồ với thiết bị đo chuẩn.

THÔNG SỐ KỸ THUẬT

• Nguồn điện hoạt động:4 ~ 30VDC.
• Khoảng đo áp: 0 ~ 100VDC
• Sai số điện áp: 0.1V
• Sai số dòng điện: 0.1A
• Khoảng đo dòng: 0 ~ 10A
• Dòng tiêu thụ : < 20mA
• Tốc độ lấy mẫu: <200ms

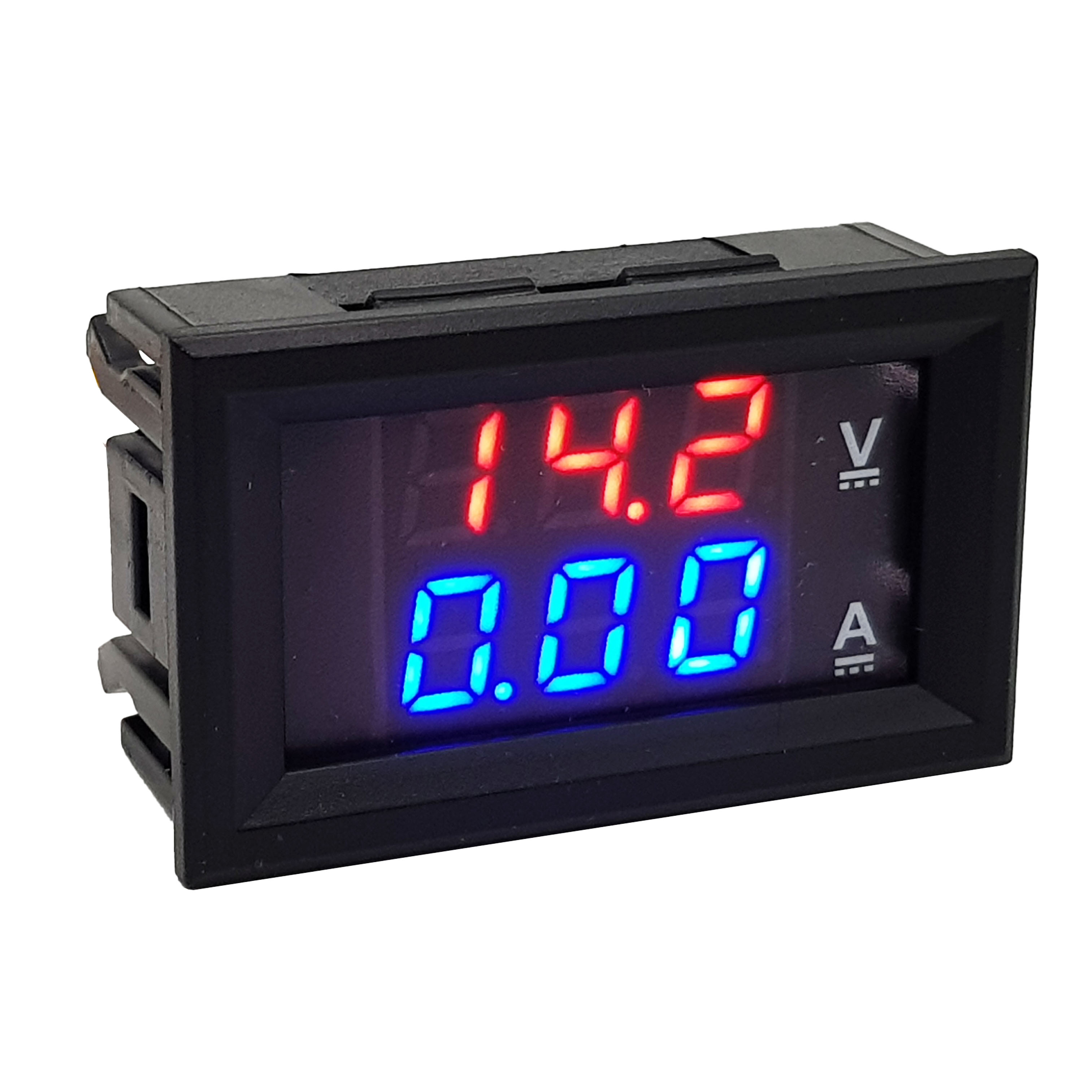

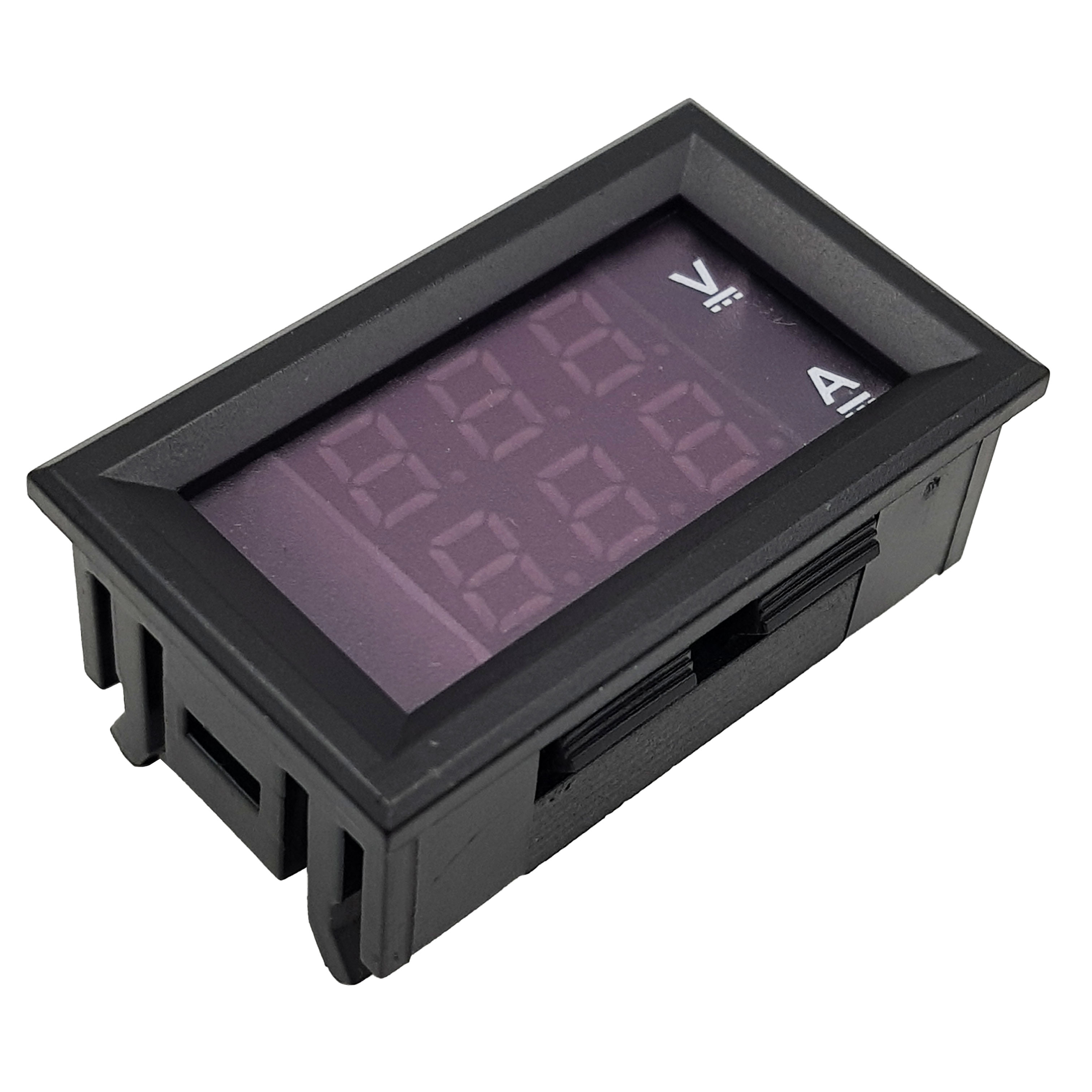

• Loại màn hình hiển thị : LED 7 đoạn 0.28″, màu đỏ hiển thị điện áp, màu xanh dương hiển thị dòng điện.

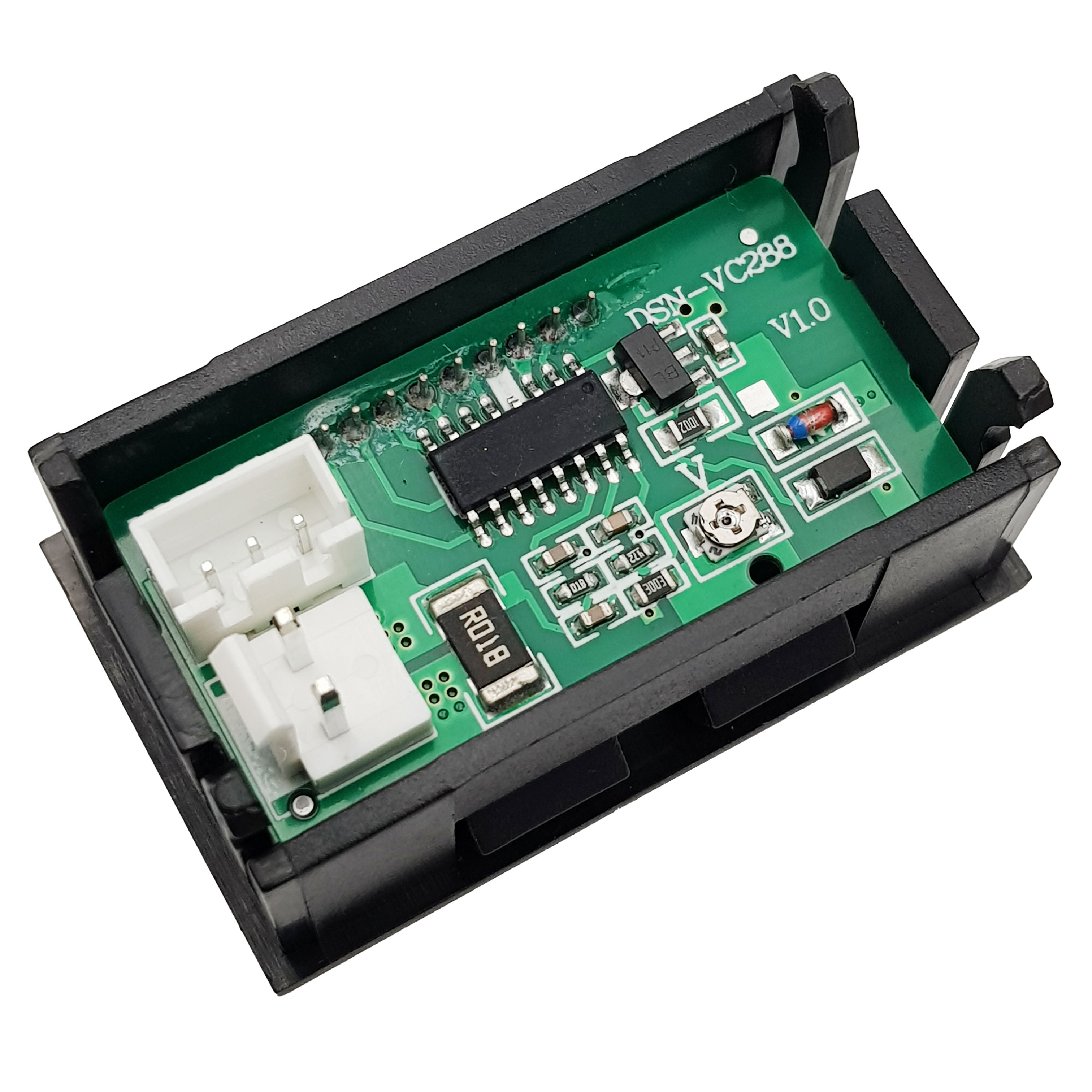

• Có thể chỉnh sai số của đồng hồ bằng hai biến trở căn chỉnh áp và dòng trên đồng hồ với thiết bị đo chuẩn.
• Kích thước: 48 x 29 x 26mm

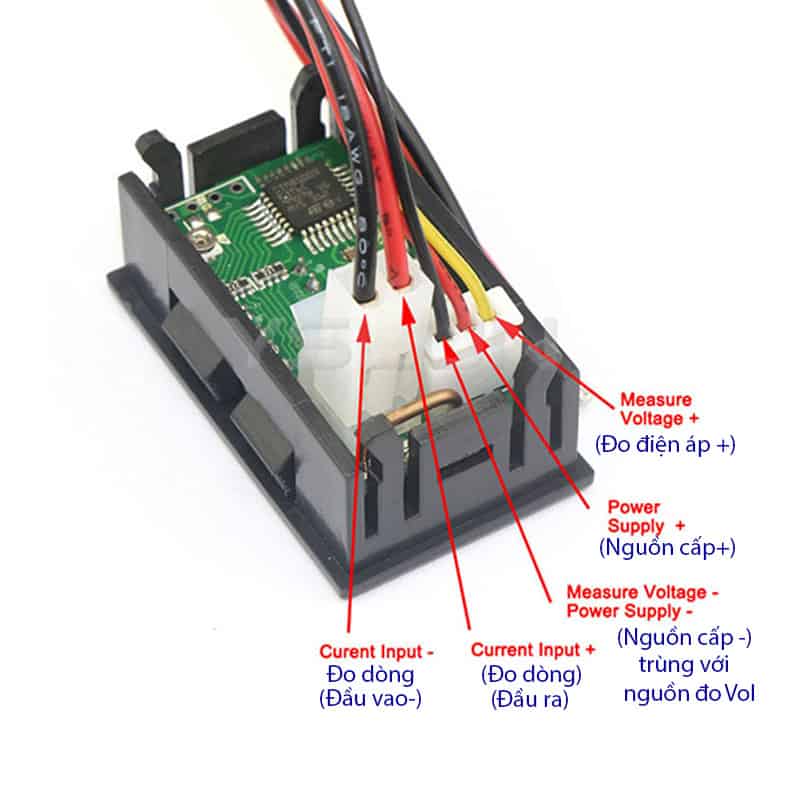

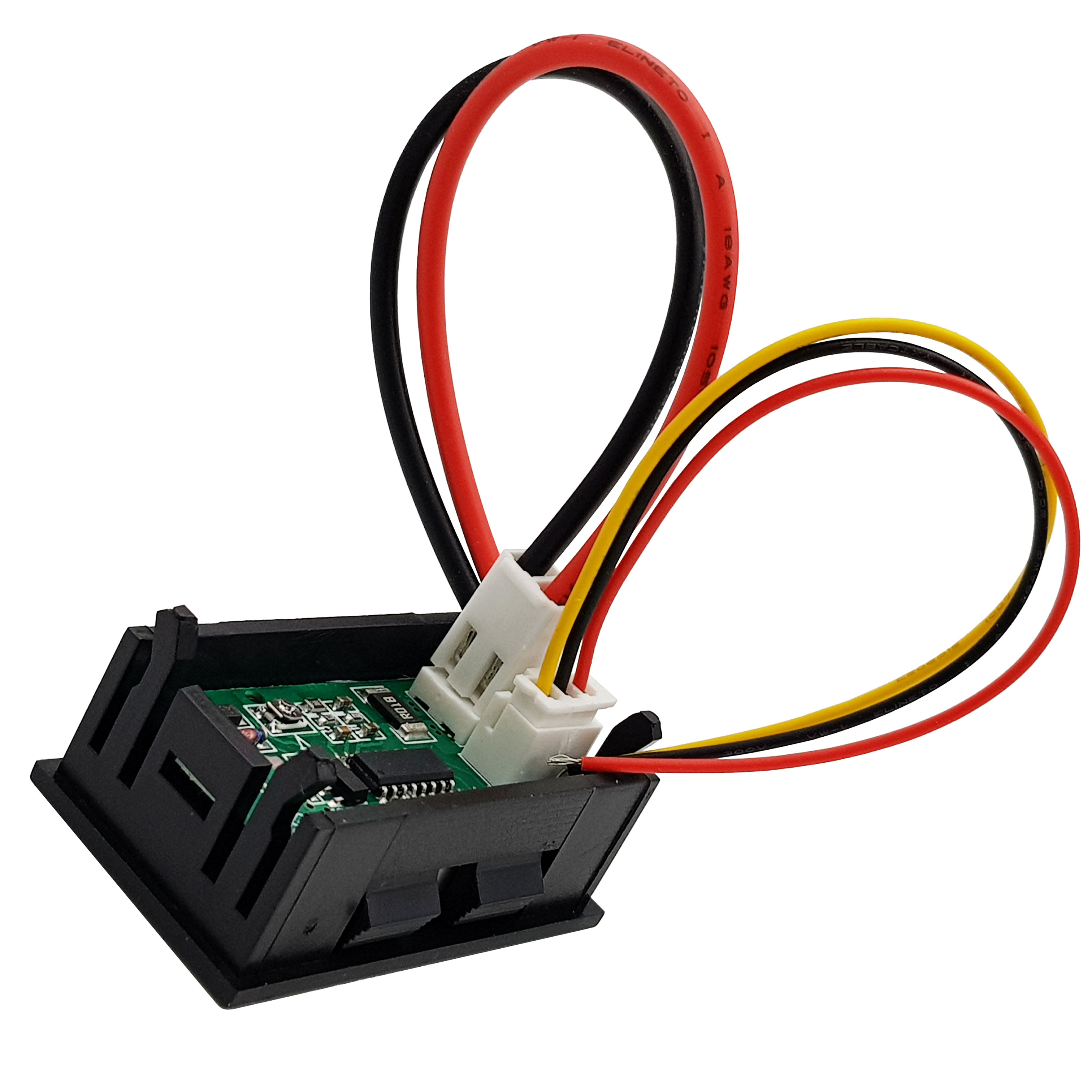

SƠ ĐỒ DÂYĐỒNG HỒ ĐO DÒNG ÁP DC 10A

• Cặp 2 dây nhỏ Đen / Đỏ:là dây cấp nguồn cho đồng hồ hoạt động từ 4~30VDC.
• Cặp 3 dây lớn Đen – Đỏ – Vàng:

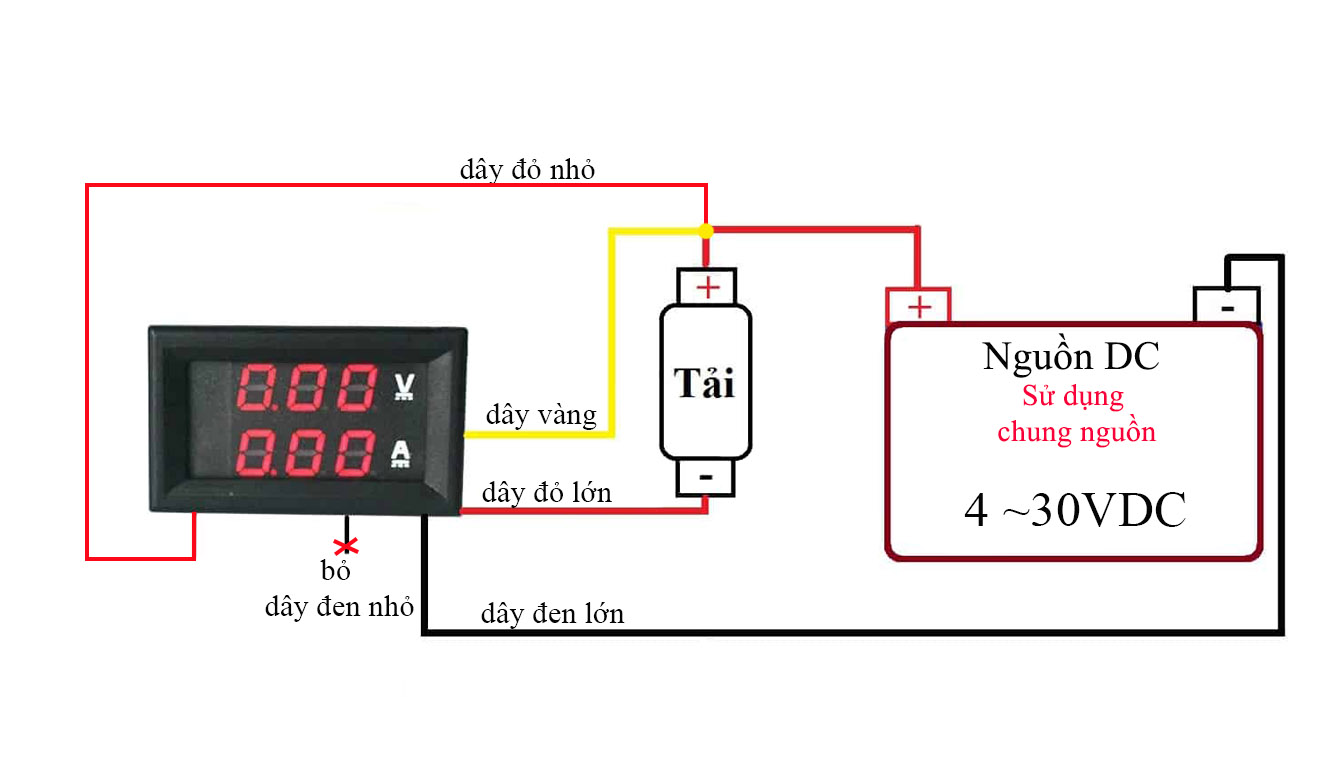

  • Dây Đỏ: là dây đo áp, kết nối tại điểm nào sẽ đo áp tại điểm đó, có thể đo tối đa từ 0~ 200VDC, thông thường ta hay kết nối dây Đỏ này (dây đo áp) với dây cấp nguồn đồng hồ, khi đó nguồn của tải sẽ vừa cấp nguồn cho đồng hồ vừa hiển thị áp lên đồng hồ đo, lưu ý khi đó ta chỉ đo được từ 4 ~ 30VDC.

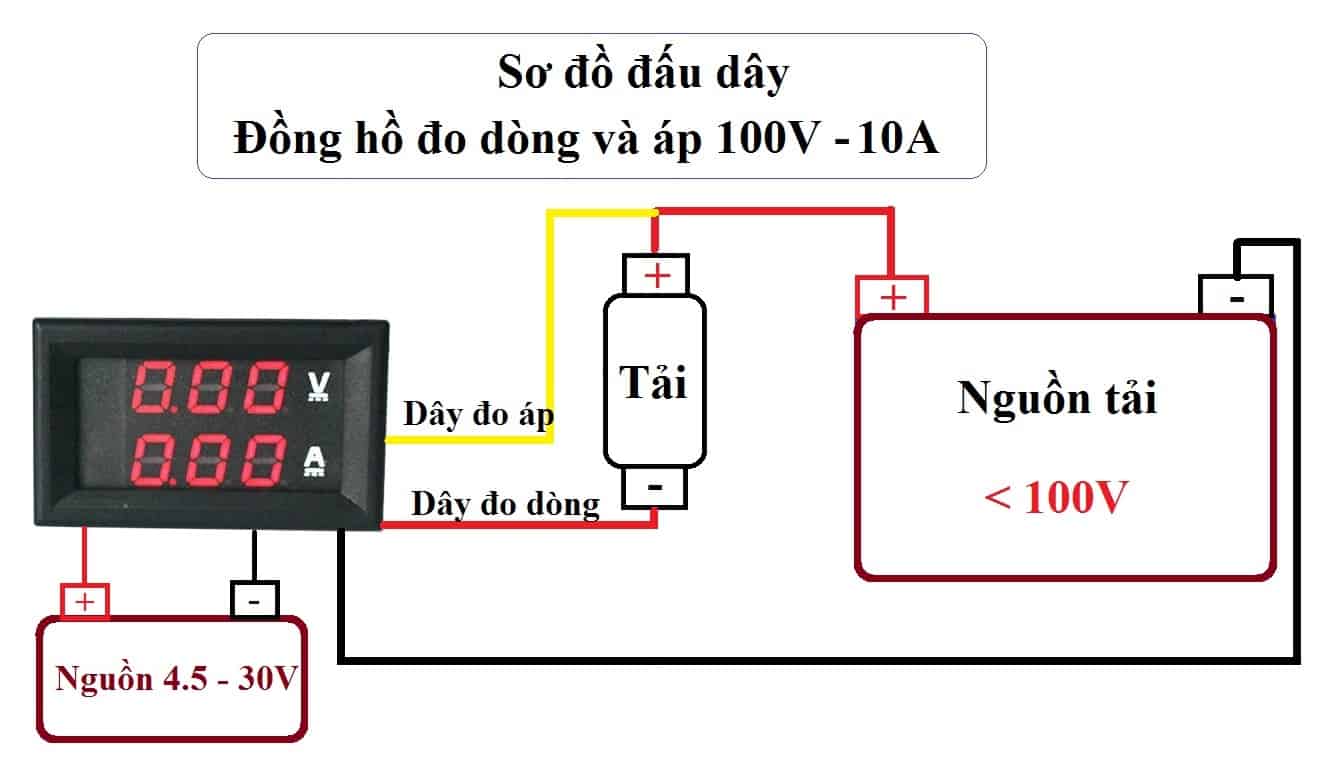

  • Dây Đen và Vàng: Sử dụng để kết nối đo dòng của tải như sơ đồ dưới đây.
