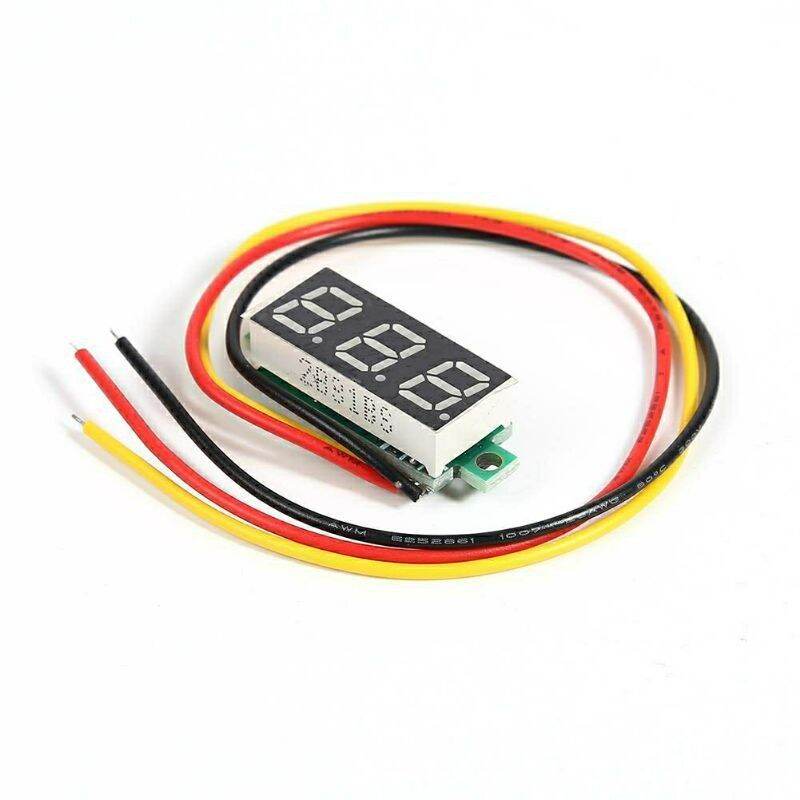

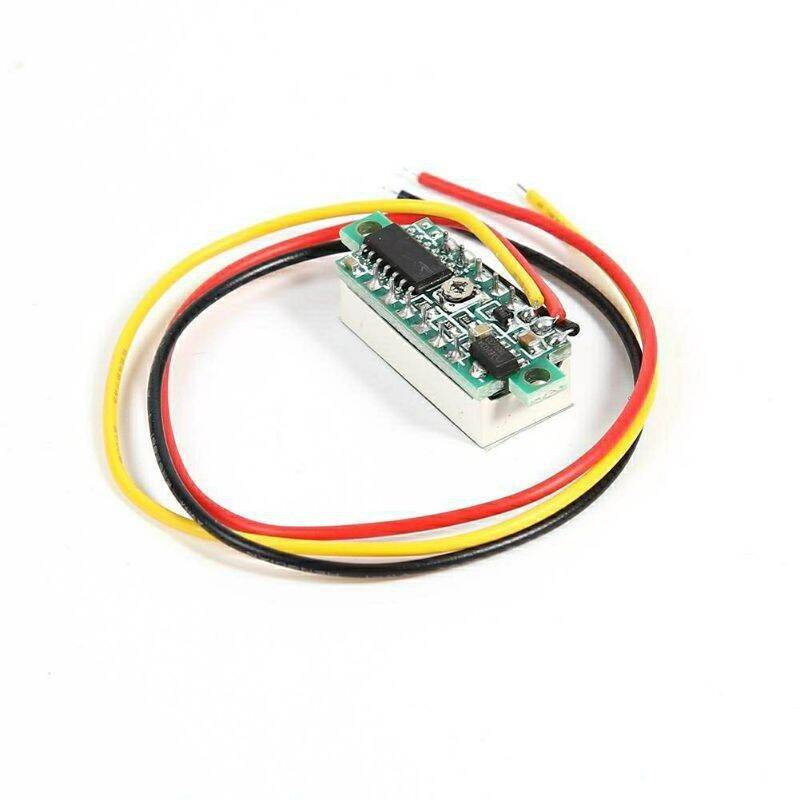

Đồng Hồ Đo Điện Áp Mini 0.28 Inch Dc 0-100v 3 Dây

TÍNH NĂNG SẢN PHẨM
- Module đo dòng điện, điện áp DC được sử dụng để đo và hiển thị điện áp, tải DC tối đa 100VDC.
- Sản phẩm chuyên dùng để đo dòng điện - điện áp một chiều trong các thiết bị điện tử cũng như trong thí nghiệm, DIY, trong các bộ nguồn, mạch sạc,...
- Sản phẩm có kích thước rất nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp.
- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất.

THÔNG SỐ KĨ THUẬT
- Sản phẩm gồm: Module + Dây kết nối
- Dải đo vôn: 0 - 100VDC
- Nguồn nuôi: 4 - 30VDC
- Độ phân giải Volt: 0.1V
- Dòng tiêu thụ: < 20mA
- Tốc độ lấy mẫu: >= 300ms
- Sai số: 1%
- Loại màn hình hiển thị: LED 7 đoạn màu đỏ 0.36 inch
- Nhiệt độ hoạt động: -15 ~ 70 độ C
- Độ ẩm hoạt động: không ngưng tụ: 10 - 80%

HƯỚNG DẪN ĐẤU NỐI
Bước 1:
- Cấp nguồn nuôi Module với điện áp từ 4 - 30VDC vào 2 vị trí như hình vẽ dưới
+ Cực dương đầu vào kết nối với dây màu đỏ
+ Cực âm đầu vào kết nối với dây màu đen
Bước 2:
- Kết nối đầu ra đo điện áp DC từ 0 -100VDC
+ Dây vàng kết nối với cực dương của điện áp cần đo
+ Dây đen kết nối với cực âm điện áp cần đo
(Xem ở phần hình ảnh)
