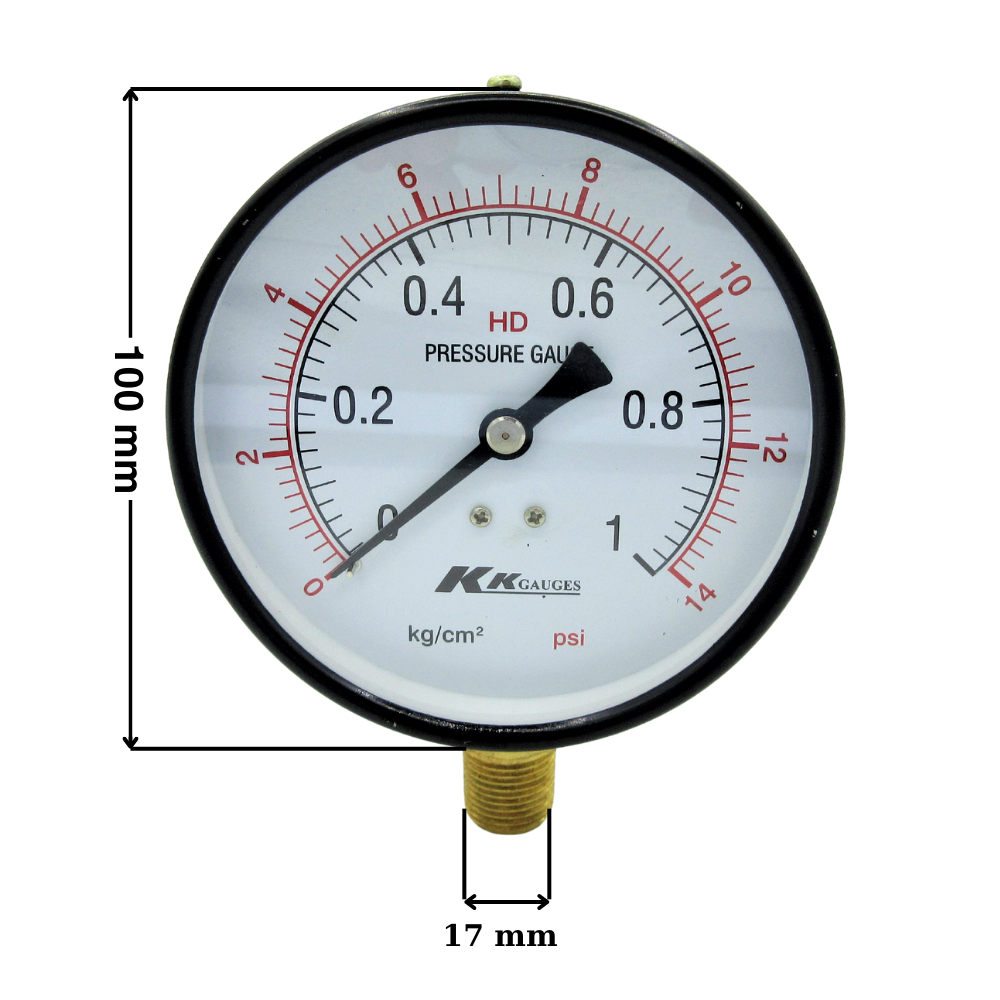

Quy cách ren | Ren ngoài có kích thước 17 mm (3/8"PT) |
Kích thước mặt đồng hồ | Có kích thước 100 mm |
Nhiệt độ tối đa | 180 ° C (356 ° F). |
Dãy đo | - Áp suất 1 kg: 0-1kgf/cm2 - Áp suất 2 kg: 0-2kgf/cm2 - Áp suất 3.5 kg: 0-3.5kgf/cm2 - Áp suất 5 kg: 0-5kgf/cm2 - Áp suất 7 kg: 0-7kgf/cm2 - Áp suất 10 kg: 0-10kgf/cm2 - Áp suất 15 kg: 0-15kgf/cm2 - Áp suất 20 kg: 0-20kgf/cm2 - Áp suất 25 kg: 0-25kgf/cm2 - Áp suất 35 kg: 0-35kgf/cm2 - Áp suất 50 kg: 0-50kgf/cm2 |

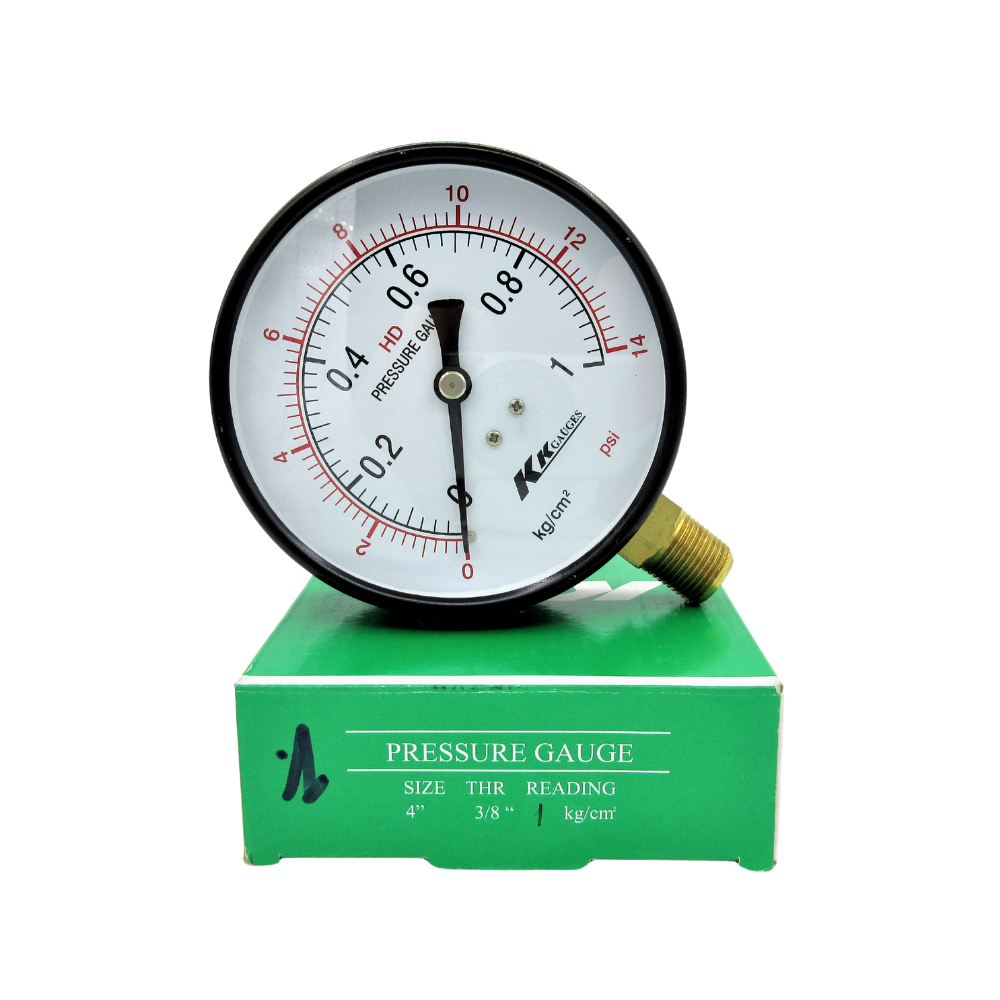

Đồng hồ đo áp suất nước và khíhiệu Kk Gauges được nhập khẩu chính thức từ Đài Loan, đồng hồ đo áp suất 10kg hiệu Kk Gauges là dòng sản phẩm chất lượng tốt được sản xuất theo công nghệ và tiêu chuẩn Nhật Bản.Đồng hồ đo áp suất hiệu Kk Gauges loại chân đứngđược ứng dụng chủ yếu để đo áp suất môi chất lỏng và đo áp suất khí trong thiết bị hoặc đường ống dẫn, chịu được nhiệt độ cao và chống sự ăn mòn của môi chất rất tốt.
– Cấu tạo bên trong của đồng hồ đo áp suất:
Bộ phận truyền động bên trong của đồng hồ áp suất sẽ hoạt động khi có áp suất tác động vào lớp màng. Bộ phận này sẽ truyền tới kim đồng hồ để hiển thị giá trị đo áp suất. Mặc dù là đơn giản nhưng cũng là quan trọng nhất, vì cần phải có độ chia phù hợp mới có thể đọc chuẩn và chính xác giá trị đo áp suất.
Kim đồng hồ chuyển đổi theo hướng di chuyển thẳng đứng của bộ phận truyền động xoay theo bánh răng ở bên trong.
– Cấu tạo bên ngoài của đồng hồ đo áp suất:

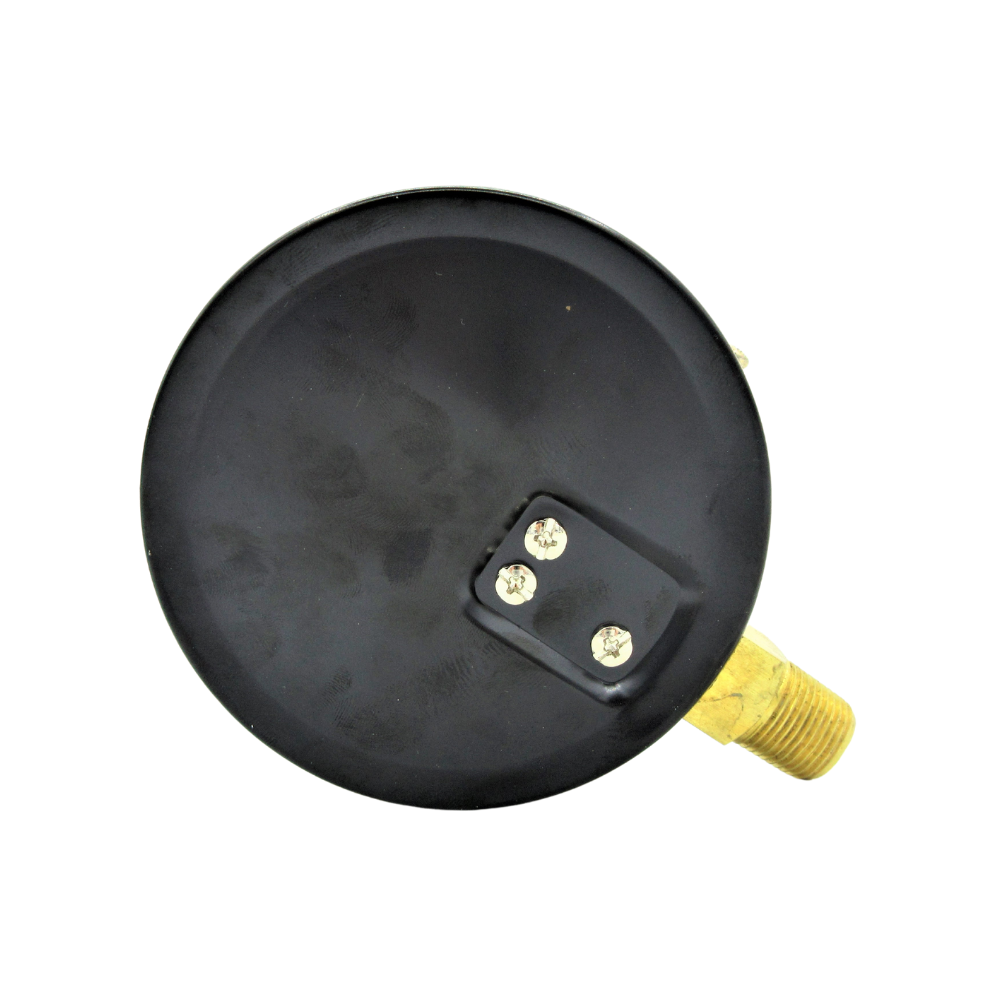

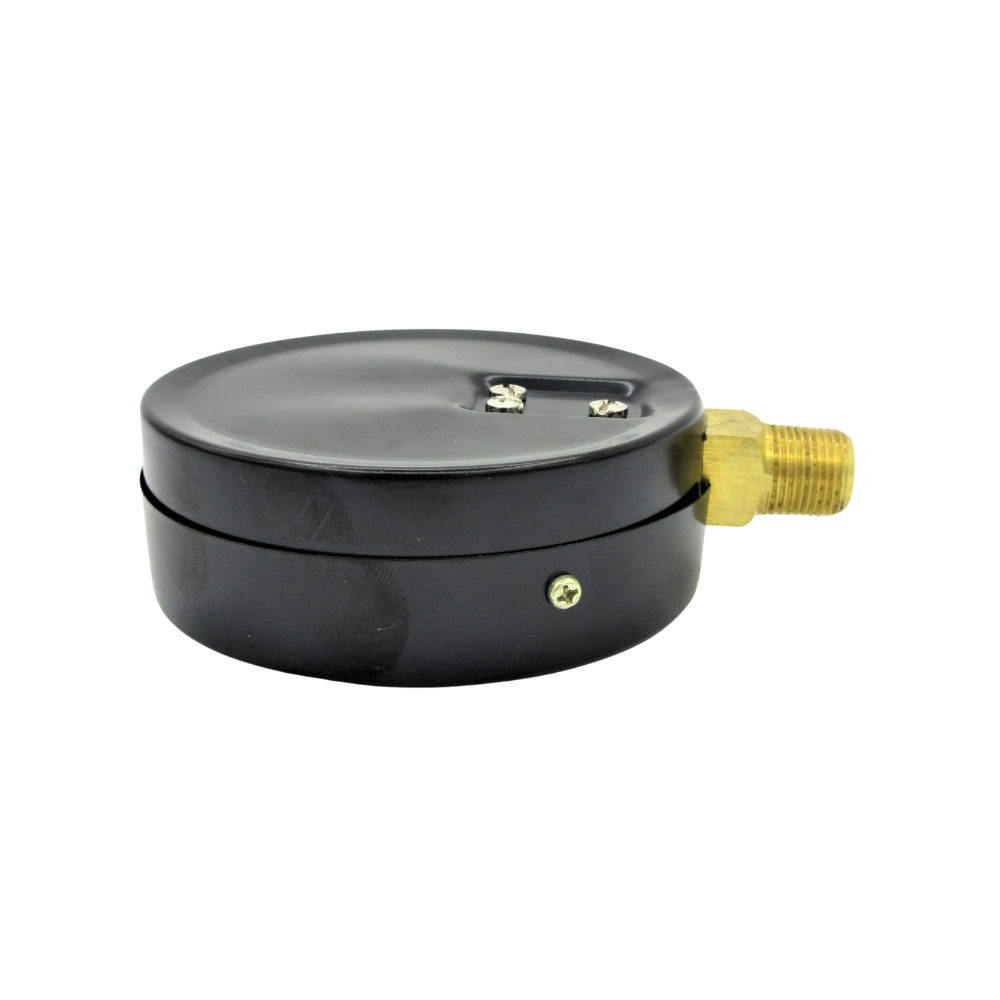

Vỏ của đồng hồ áp lực có rất nhiều loại vỏ thép ruột đồng, vỏ thép mạ crom, vật liệu inox 304, vật liệu inox 316. Vỏ đen hay còn gọi là thép đen đây là loại có chất lượng kém nhất.Có rất nhiều loại kính dùng cho đồng hồ đo áp. loại tiêu chuẩn thấp là kính hiển thị bằng nhựa. loại tiêu chuẩn bình thường chất liệu là kính. Còn loại kính hiển thị chống vỡ đây là loại đạt tiêu chuẩn trong công nghiệp vì nó có khả năng chống vỡ khi quá áp và va đập.
Các bước quan trọng khi lắp đặt đồng hồ đo áp suất:
– Kiểm tra đồng hồ đo áp suất trước khi lắp:
Để không lãng phí thời gian tiến hành lắp đặt đồng hồ đo áp suất. Ta cần kiểm tra thiết bị trước khi lắp đặt. với những sản phẩm đã được kiểm định, thì mọi người yên tâm vì nó đã được kiểm tra và sử dụng tốt. Còn những sản phẩm chưa được kiểm định chúng ta dùng những thiết bị để kiểm tra nó. Tùy theo áp suất lớn hay nhỏ để có thể dùng máy nén khí, máy móc để kiểm tra chúng.
– Sự tác động của đồng hồ đo áp suất:
Kiểm tra độ rung của vị trí lắp đặt đồng hồ đo áp suất sao cho rung chấn của tác động là nhỏ nhất. Tùy theo vào ứng dụng cụ thể mà chúng ta kiểm tra độ rung và nhiệt độ môi trường khác nhau.
Máy móc có độ rung lớn ta sẽ lắp thiết bị đo áp suất ở vị trí xa. Với các máy tạo nhiệt thì lắp đặt thêm ống siphon để giảm nhiệt độ.
Trong trường hợp không sử dụng thiết bị đo áp suất bạn nên lắp kiểu song song nên dùng van chuyển cách ly. Lắp đặt theo kiểu này sẽ giữ thiết bị bền lâu kéo dài tuổi thọ.
– Lắp đặt đồng hồ đo áp suất:
Khi tiến hành lắp đặt chúng ta không dùng lực quá mạnh vào đồng hồ đo áp lực. Như vậy sẽ làm thiết bị đo áp suất biến dạng bề mặt của đồng hồ. Các bạn dùng cao su non hoặc keo để quấn vào chân ren của đồng hồ trước khi lắp đặt. Như vậy sẽ đảm bảo độ kín tốt nhất cho quá trình vận hành hoạt động.
Cách lắp đặt đồng hồ đo áp suất đúng cách:
– Cách gắn đồng hồ đo áp suất:
Khi gắn đồng hồ áp suất không vặn chặt thiết bị vào đường ống. Chỉ sử dụng mỏ lết để vặn đầu có ren vào đường ống.
Tùy vào từng hãng khác nhau mà sử dụng gioăng cao su hoặc vòng đệm để giúp thiết bị được gắn chặt và kín hơn.
– Bảo vệ đồng hồ đo áp suất:
Môi chất là hơi cần lắp một ống siphon chứa nước. Để gắn giữa thiết bị và đường ống tránh ảnh hưởng của hơi đến thiết bị.
Khi nắng nhiệt độ quá cao có thể ảnh hưởng đến sự chính xác của sản phẩm. Chúng ta nên gắn một van đóng mở để có thể thuận tiện cho việc tháo lắp thiết bị. Cũng cần lắp thêm van kim trên đường ống để dễ dàng điều chỉnh áp suất.
Trên đây là những cách lắp đặt đồng hồ đo áp suất, các bạn đọc tham khảo để có được những cách lắp đặt chính xác hoàn hảo nhất.
Cách lựa chọn thang đo áp suất của đồng hồ đo áp suất
Thang đo áp suất rất quan trọng, bạn nên chọn loại đồng hồ đo áp suất có thang đo hiệu quả nhất là thanh đo thực tế dự kiến sử dụng bằng 70% áp suất cực đại được quy định trên đồng hồ, ví như nhu cầu thực tế là 7kg thì bạn nên mua đồng hồ đo áp suất có thang đo cực đại là 10kg.
