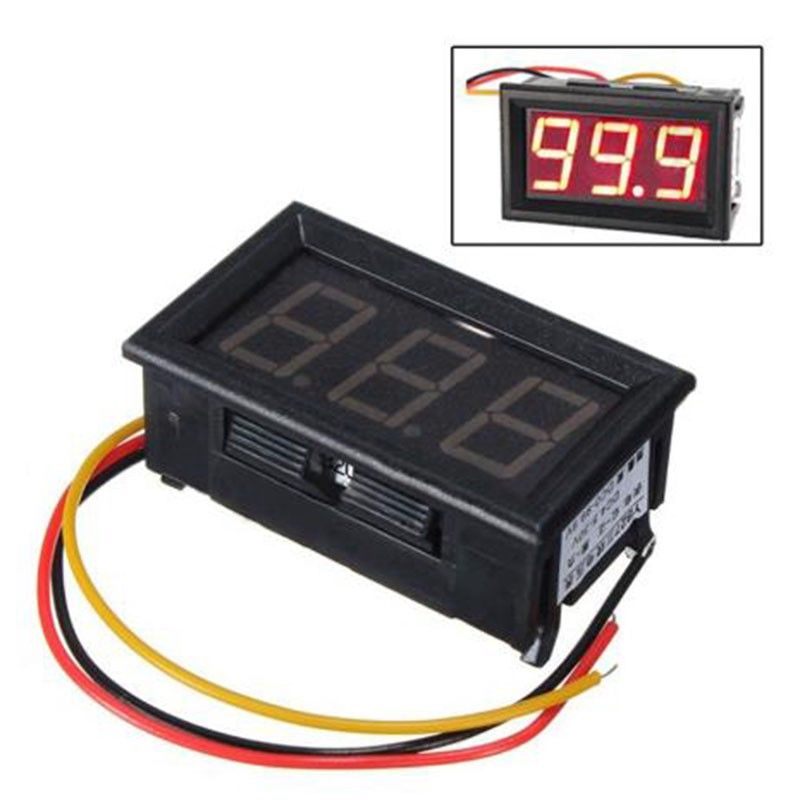

Đồng hồ đo áp 3 dây

Đồng hồ đo áp 3độ chính xác cao, điện áp đo: màu đỏ tối thiểu 4.8 V, màu xanh lá thấp nhất 2.7V, màu xanh dương thấp nhất 3.0V. Cung cấp điện áp giảm xuống dưới 3.5V, độ sáng chỉ giảm đi, nhưng không ảnh hưởng đến độ chính xác đo lường.Với bảo vệ kết nối ngược, nó sẽ không bị cháy.

Thông số của Đồng hồ đo áp 3 dây Xanh dương

Phạm vi đo	Đỏ DC 4.80V-30.0V , màu xanh lá cây DC 2.70-32.0V , màu xanh DC3.00-30.0V
Phạm vi cung cấp điện	30VDC
Đầu vào cao nhất	32.0VDC .Lưu ý: Điện áp đầu vào cao hơn32Vvà có thể bị hỏng vĩnh viễn!
Lỗi cho phép	0,1%, dấu thập phân được tự động dịch chuyển Sai sốđolà+/- 0.1Vkhiđo điện áp> = 10.0V Khi đo điện áp<= 9,99V, sai số đo là+/- 0.02V
Trở kháng đầu vào	> 100K
Làm việc hiện tại	Đỏ <23mA, xanh lục <18mA , xanh lam <13mA
Tốc độ làm mới	Khoảng300mSmột lần
Chế độ hiển thị	0,36″ LED 3 số

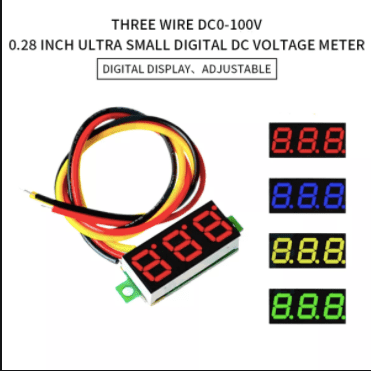

Hiển thị màu	Màu đỏ, màu xanh, màu xanh lá cây tùy chọn
Độ dài chì	15cm
Kích thước mặt LED hiển thị:	22.5 x 14 x 8.5mm
Gắn lỗ	Pitch:28mm, khẩu độ:2.8mm
netcân	4,7g
tổngtrọng lượng	5,3g
Nhiệt độ làm việc	-10° C~ 65° C

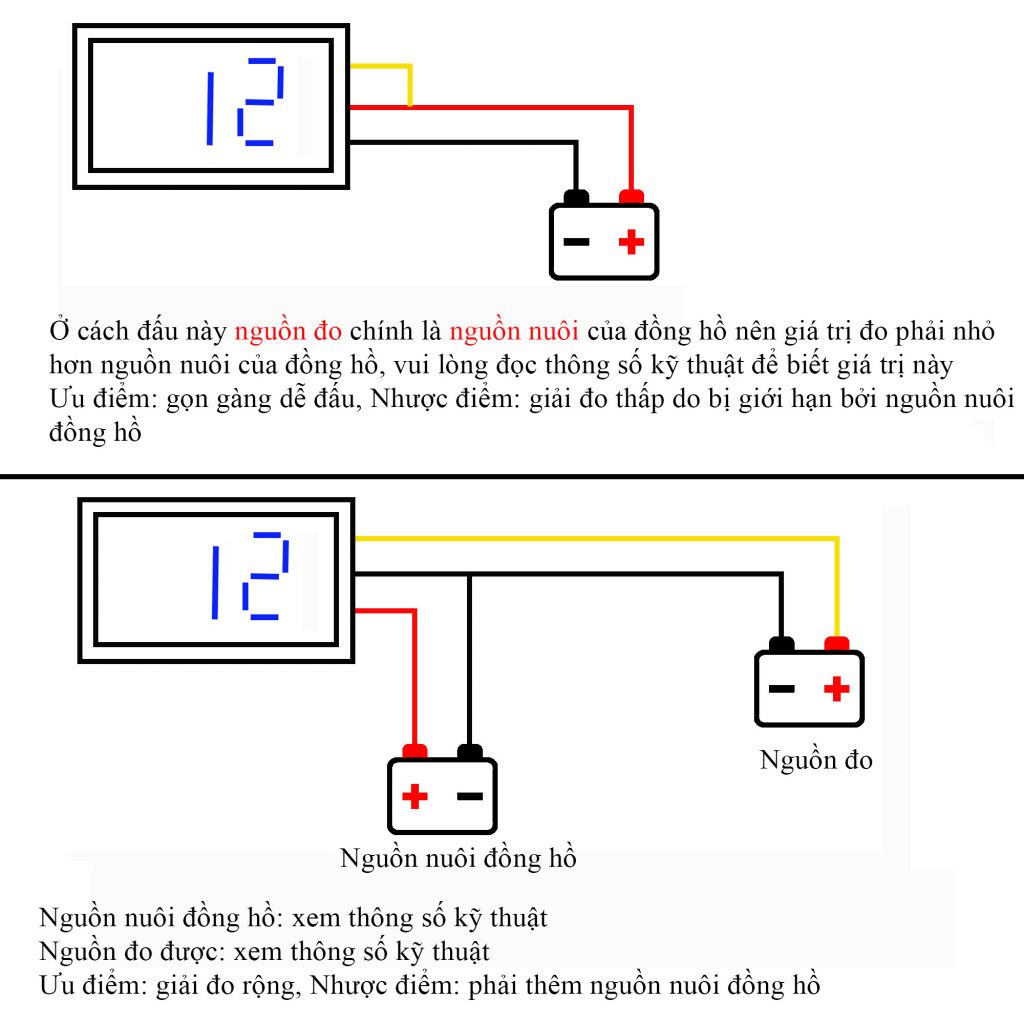

Sơ đồ đấu nối

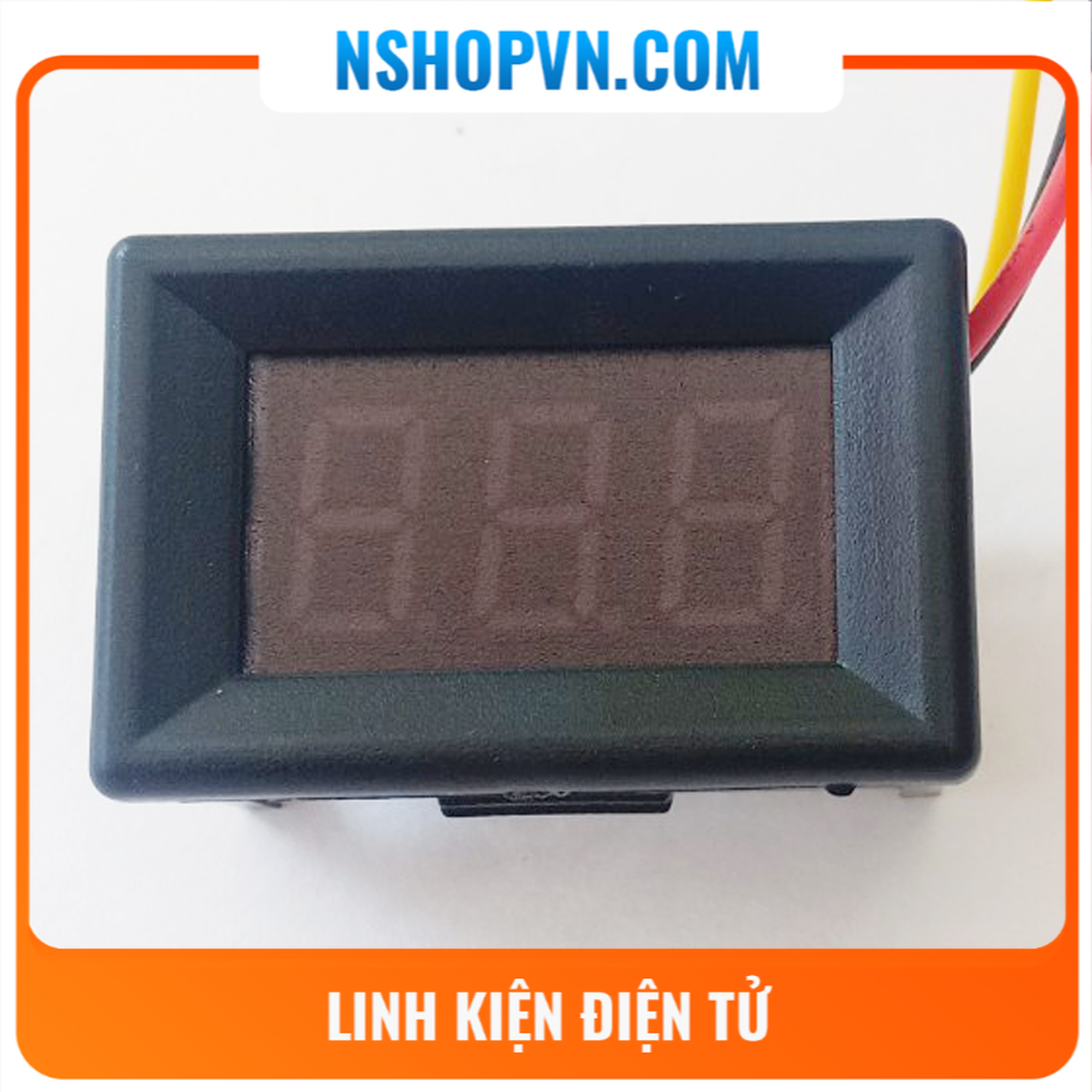

Đồng hồ đo điện áp 3 dây
