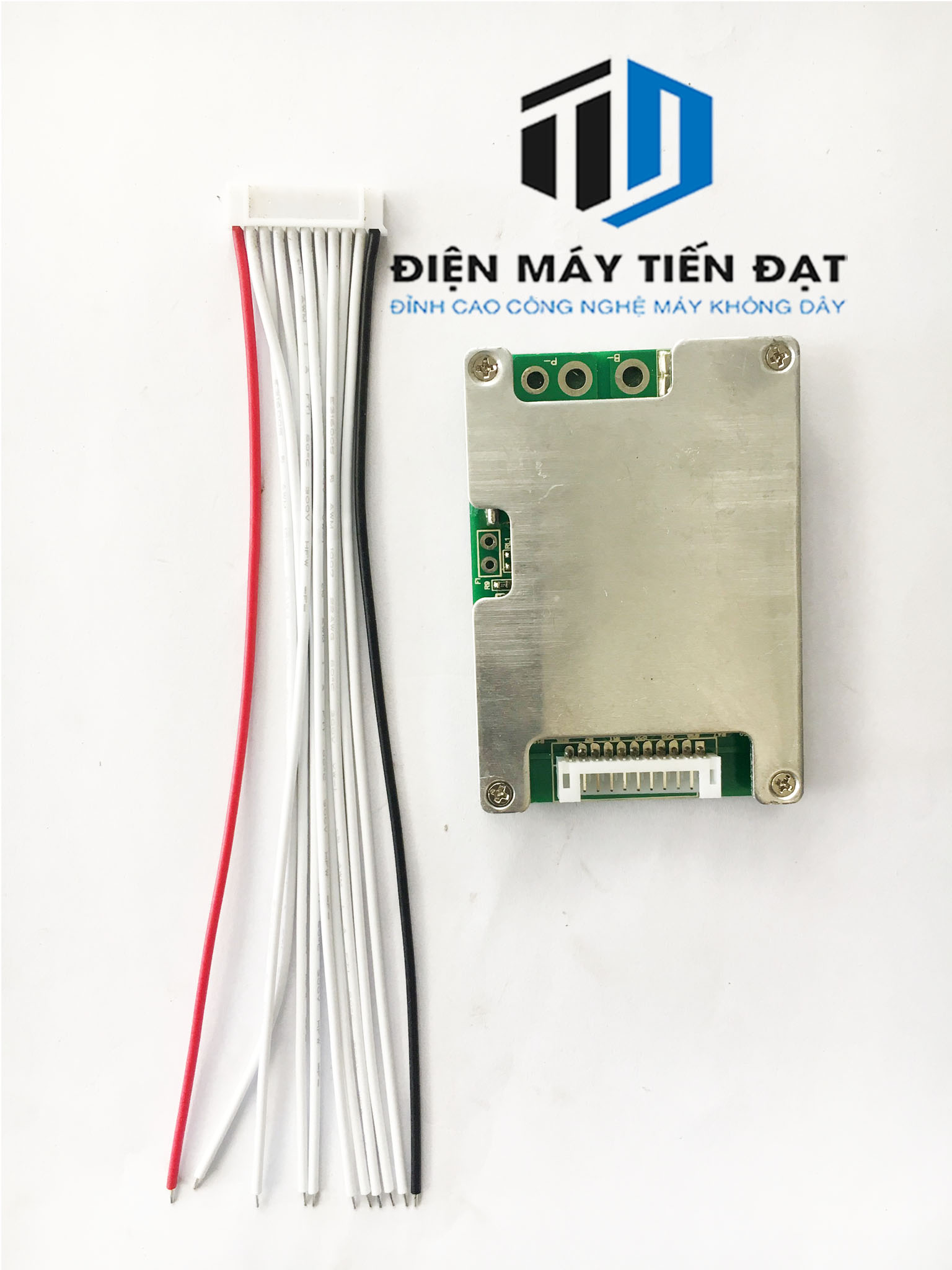

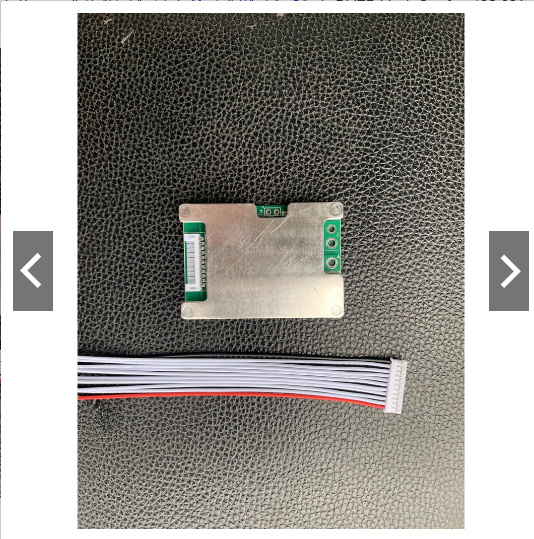

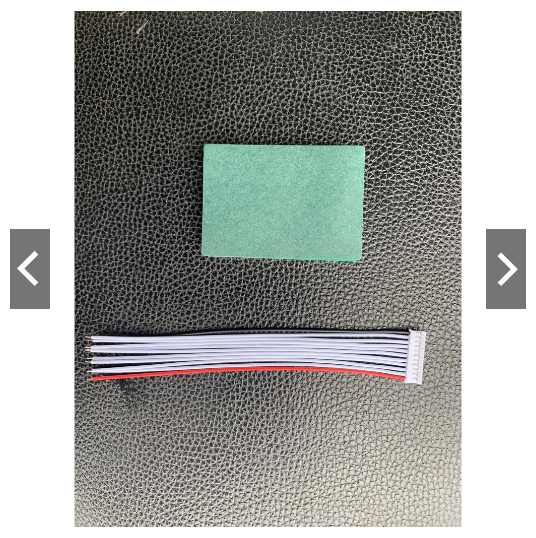

DMTD Mạch đa năng 10S 80A

DMTD Mạch đa năng 10S 80A
Thông số mạch:
- Mạch sạc và bảo vệ cell Li-ion đa năng 10S - 80A
- Điện thế xả cạn: tùy vào số cell hiện có.
- Điện thế sạc đầy: tùy vào số cell hiện có.
- Dòng xả liên tục (hoạt động): 50A max.
- Dòng xả quá tải (tức thời): 80A max.
- Dòng sạc: 3A max
- Chức năng: Sạc và bảo vệ cell pin Li-ion, dùng trong pin máy khoan bê tông, máy cưa, xe điện và các thiết bị dùng pin, có mức điện thế từ 18V - 36V, sử dụng 5, 6, 7, 8 hoặc 10 cell Li-ion (hay 5, 6, 7 8, hoặc 10 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa.

- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 2 hàng cell song song (2P) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 3 hàng cell song song (3P) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.
- Hàn theo thứ tự từ B- (dây đen, 0V), B1 ( dây đỏ, 3.7V), B2 (dây đỏ 7.4V), B3 (dây đỏ 10.8V), B4 (dây đỏ 14.4V), B5 (dây đỏ 18V/21V)..... và B+ (dây đỏ cuối cùng, và là P+).
- Hai đường Tải P- và B+ (và cũng là hai đường sạc).
(P- trên mạch in, B+ là đầu dương cell cuối cùng).
Chú ý: B+ là đầu dương (+) của cell cuối cùng mà mình định lắp cell.
