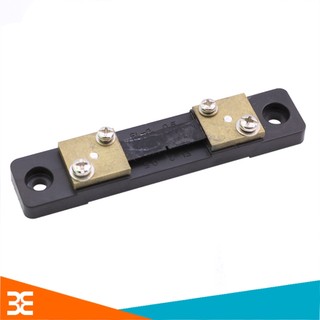

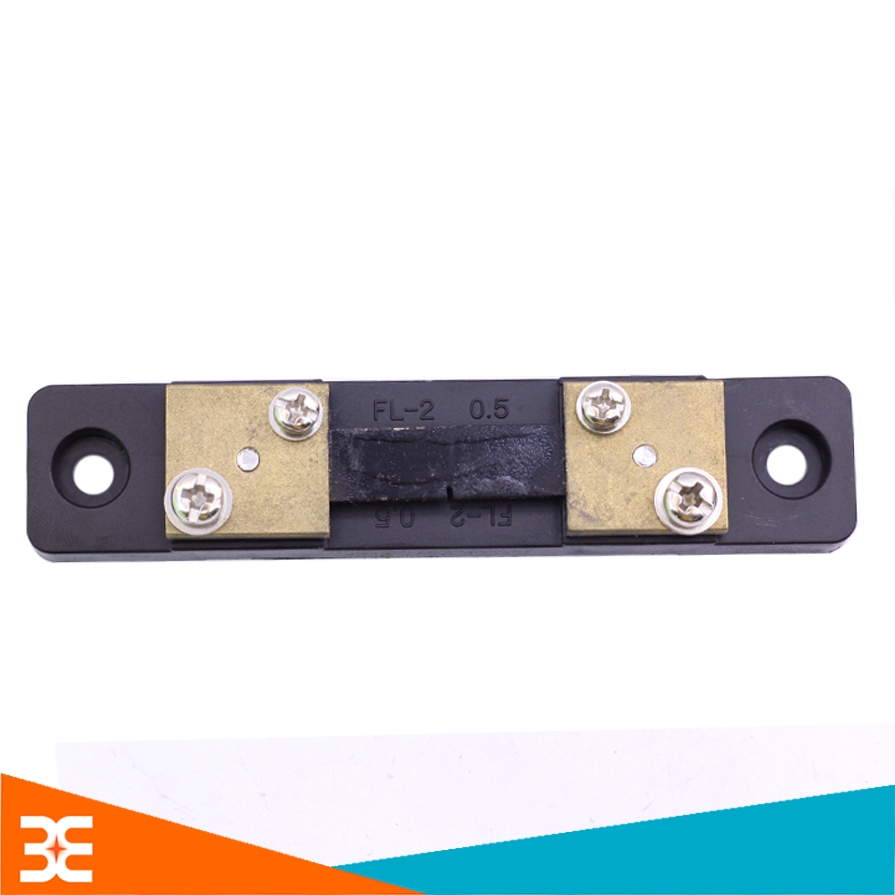

Điện trở Shunt 50A/75mV FL-2

Giới thiệu sản phẩm Điện trở Shunt là một linh kiện điện tử được sử dụng để đo dòng điện một chiều. Lắp đặt điện trở Shunt là để tạo ra sự sụt áp tỉ lệ với dòng điện đi ngang qua nó mà có thể đo bằng đồng hồ với thang mV. Do đó, dòng điện trở Shunt thường không có giá trị điện trở được ghi rõ mà chỉ được ghi với dòng điện định mức và điện áp sụt tương ứng với dòng điện đó. Điện trở Shunt thường trông khác với điện trở bình thường, có hai đầu cuối lớn với một hoặc nhiều dải kim loại kết nối chúng. Điện trở của kim loại tỉ lệ nghịch với diện tích mặt cắt ngang của nó, vì vậy càng có nhiều dải điện trở Shunt thì điện trở của nó càng thấp. Thông số kỹ thuật Dòng điện định mức: 50A Điện áp sụt tương ứng: 75mV Nhiệt độ hoạt động tốt: 40-60°C ,nhiệt độ tương đối ≤95 % (35°C.) Ứng dụng Thông thường muốn đo dòng điện xoay chiều (AC) thì ta dùng biến dòng để biến đổi dòng điện cao xuống dòng điện thấp theo tỉ lệ thuận. Còn đối với dòng một chiều (DC) thì phải dùng điện trở Shunt. Hướng dẫn sử dụng và lưu ý Cách đấu nối: Điện trở Shunt đấu nối tiếp với các tải, dùng các đầu bulong lớn. Đồng hồ mV đấu vào 2 bulong nhỏ Chọn trở Shunt có dòng định mức lớn hơn khoảng 50-100%. Theo điện áp sụt định mức mà sử dụng đồng hồ đo mV tương ứng ========================= CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất.
