Đế ra chân ESP32 -S3 GPIO Extension V2

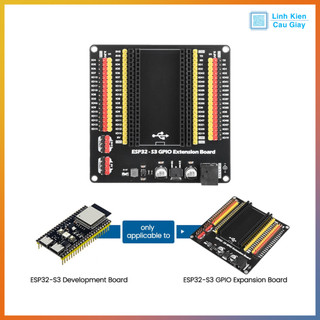

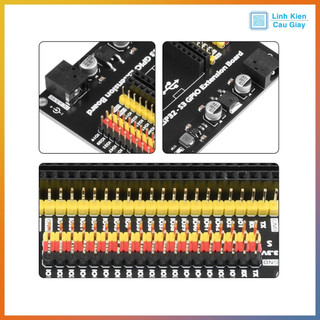

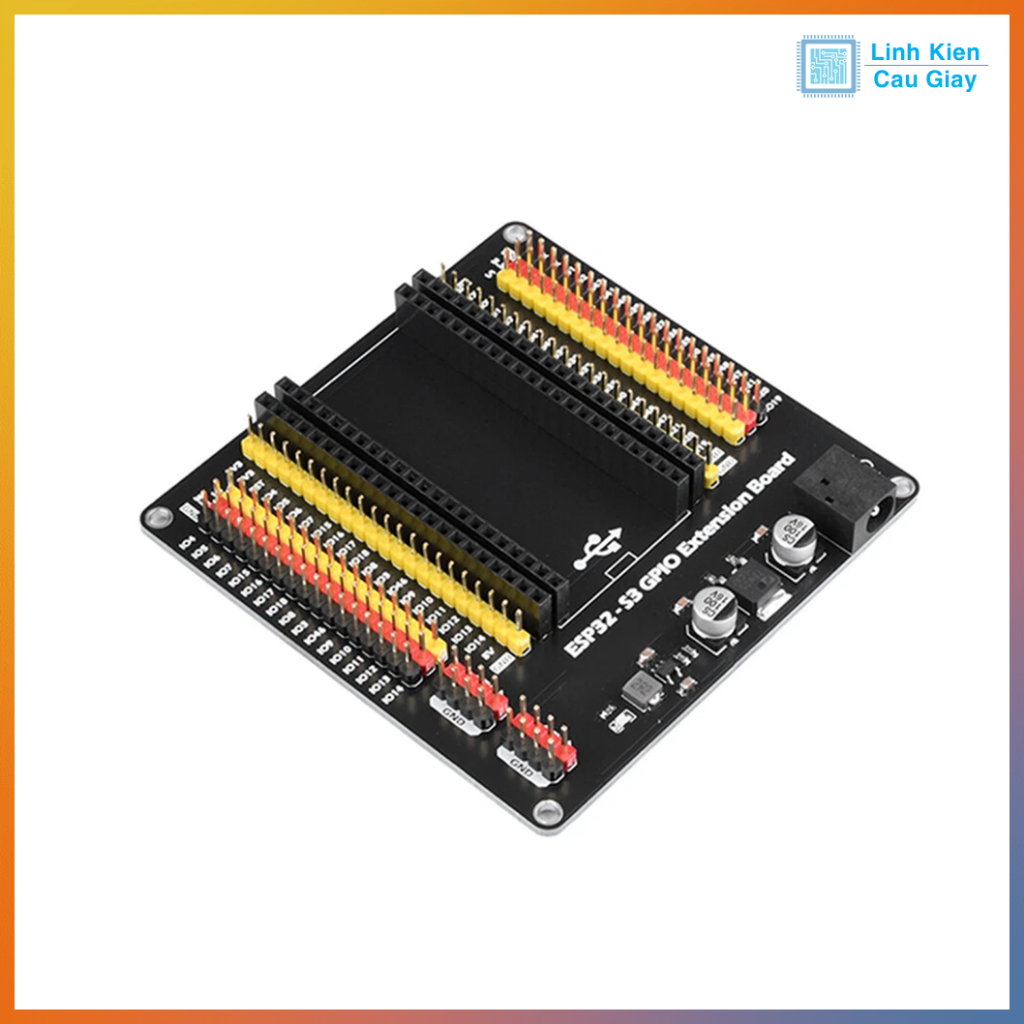

Đế ra chân ESP32 -S3 GPIO Extension V2 Mô tả sản phẩm Đế ra chân ESP32-S3 GPIO Extension Board (YuroBot) là phụ kiện chuyên dụng được thiết kế để mở rộng khả năng kết nối của module ESP32-S3, giúp dễ dàng truy cập và sử dụng các chân GPIO thông qua các hàng chân cái (female headers) được đánh dấu rõ ràng. Sản phẩm có kích thước 74mm x 56mm, tích hợp hai hàng chân cái để cắm module ESP32-S3 (kích thước module 49mm x 25mm), cùng với các cổng nguồn và nút chức năng (Reset, Boot). Đế ra chân này được làm từ PCB chất lượng cao, hỗ trợ kết nối nhanh, không cần hàn, phù hợp cho các dự án IoT, lập trình và phát triển phần cứng. Đây là lựa chọn lý tưởng cho người dùng từ nghiệp dư đến chuyên nghiệp, đảm bảo tính linh hoạt và độ bền. Ứng dụng Dự án IoT: Kết nối ESP32-S3 với cảm biến, mô-đun, hoặc thiết bị ngoại vi trong các dự án nhà thông minh. Lập trình và học tập: Hỗ trợ sinh viên, người học lập trình ESP32-S3 với Arduino IDE, MicroPython hoặc ESP-IDF. Phát triển phần cứng: Kết nối nhanh các thiết bị như cảm biến, LED, OLED, hoặc động cơ mà không cần hàn. Thử nghiệm mạch: Dùng trong các phòng thí nghiệm hoặc dự án DIY để kiểm tra và phát triển mạch. Ứng dụng công nghiệp nhỏ: Kết nối các cảm biến công nghiệp hoặc thiết bị điều khiển với ESP32-S3. Sơ đồ chân Đế ra chân ESP32-S3 GPIO Extension Board có hai hàng chân cái (female headers) tương ứng với các chân của module ESP32-S3, được đánh dấu rõ ràng trên PCB: Hàng chân cái (Female Headers): Gồm 2 hàng 20 chân mỗi bên, tương ứng với các chân GPIO, VCC, GND, 3.3V, 5V, EN, v.v. của ESP32-S3. Đánh dấu trên PCB: Các chân được ghi rõ trên bề mặt PCB (ví dụ: IO0, IO1, ..., GND, 3V3, 5V) với màu sắc khác nhau (đỏ, vàng, trắng) để dễ nhận diện. Thông số kĩ thuật Thông số Giá trị / Mô tả Tên sản phẩm ESP32-S3 GPIO Extension Board (Yurobot) Tương thích ESP32-S3 Dev Module (USB-C) Kích thước board 74mm × 56mm Kết nối chân I/O 2 hàng header 2.54mm (T0 – T36, GPIO, Tx/Rx) Hỗ trợ đèn báo GPIO Có – LED chỉ thị trạng thái chân Loại nguồn USB Type-C hoặc jack DC 5–9V Chuyển mức điện áp 3.3V ↔ 5V (chuyển bằng jumper hoặc công tắc) Chân cấp nguồn phụ 3.3V, 5V, GND, EN, VIN đầy đủ Màu LED chỉ thị Đỏ – vàng – cam (dễ phân biệt mức logic) Gắn board chính Cắm trực tiếp ESP32-S3 lên khe trung tâm Hình ảnh - Hướng dẫn sử dụng Lắp module ESP32-S3: Cắm module ESP32-S3 vào hai hàng chân cái trên đế ra chân, đảm bảo các chân được căn chỉnh chính xác (chân GND của ESP32-S3 khớp với chân GND trên đế). Kết nối thiết bị ngoại vi: Sử dụng dây jumper để kết nối các chân GPIO trên đế với cảm biến, LED, OLED, hoặc thiết bị khác. Chú ý đến các chân nguồn (3.3V, 5V, GND) để cấp nguồn cho thiết bị ngoại vi. esp32-s3 gpio extension, đế ra chân esp32-s3 yurobot, esp32 gpio breakout board, esp32-s3 expansion board, esp32-s3 3.3v 5v board, esp32-s3 led debug board, esp32-s3 devkit cắm nhanh, đế mở rộng chân esp32 s3, esp32s3 usb-c gpio
