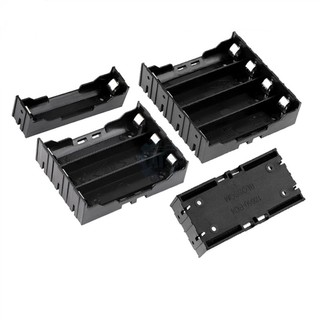

Đế pin 18650 hàn PCB 1/2/3/4 cell

Đế Pin 18650 này là loại đế pin có chân hàn dùng để hàn lên board mạch PCB, có nhiều loại đế từ 1 pin tới 4 pin lắp song song với nhau, có thiết kế nhiều lỗ ∅ 3 mm để cố định đế pin vào PCB thêm phần chắc chắn. Thiết kế tổng thể chắc chắn gọn nhẹ phù hợp với nhiều ứng dụng DIY, phục vụ sản xuất.

Thông số kỹ thuật:

• Phân loại: Đế pin 18650 song song, (đế pin 18650 có chân hàn, khay pin 18650, đế giữ pin 18650)
• Loại Pin áp dụng: 18650
• Số lượng pin: 1/2/3/4
• Phương pháp lắp đặt: Hàn PCB, lỗ ∅ 3 mm để cố định vào PCB
• Chất liệu: Nhựa ABS
• Kích thước tổng quát: 78x21x22 (DàixRộngxCao)
• Trọng lượng:
  • 1 Pin: 8g
  • 2 Pin: 15g
  • 3 Pin: 22g
  • 4 Pin: 27g

Kích thước sản phẩm:

Kích thước của khay pin 18650 có chân hàn

• 1 Pin: https://www.memoryprotectiondevices.com/datasheets/BK-18650-PC2-datasheet.pdf
• 2 Pin: https://www.memoryprotectiondevices.com/datasheets/BK-18650-PC4-datasheet.pdf
• 3 Pin: https://www.memoryprotectiondevices.com/datasheets/BK-18650-PC6-datasheet.pdf
• 4 Pin: https://www.memoryprotectiondevices.com/datasheets/BK-18650-PC8-datasheet.pdf

Kích thước đế pin 18650 có chân Hàn

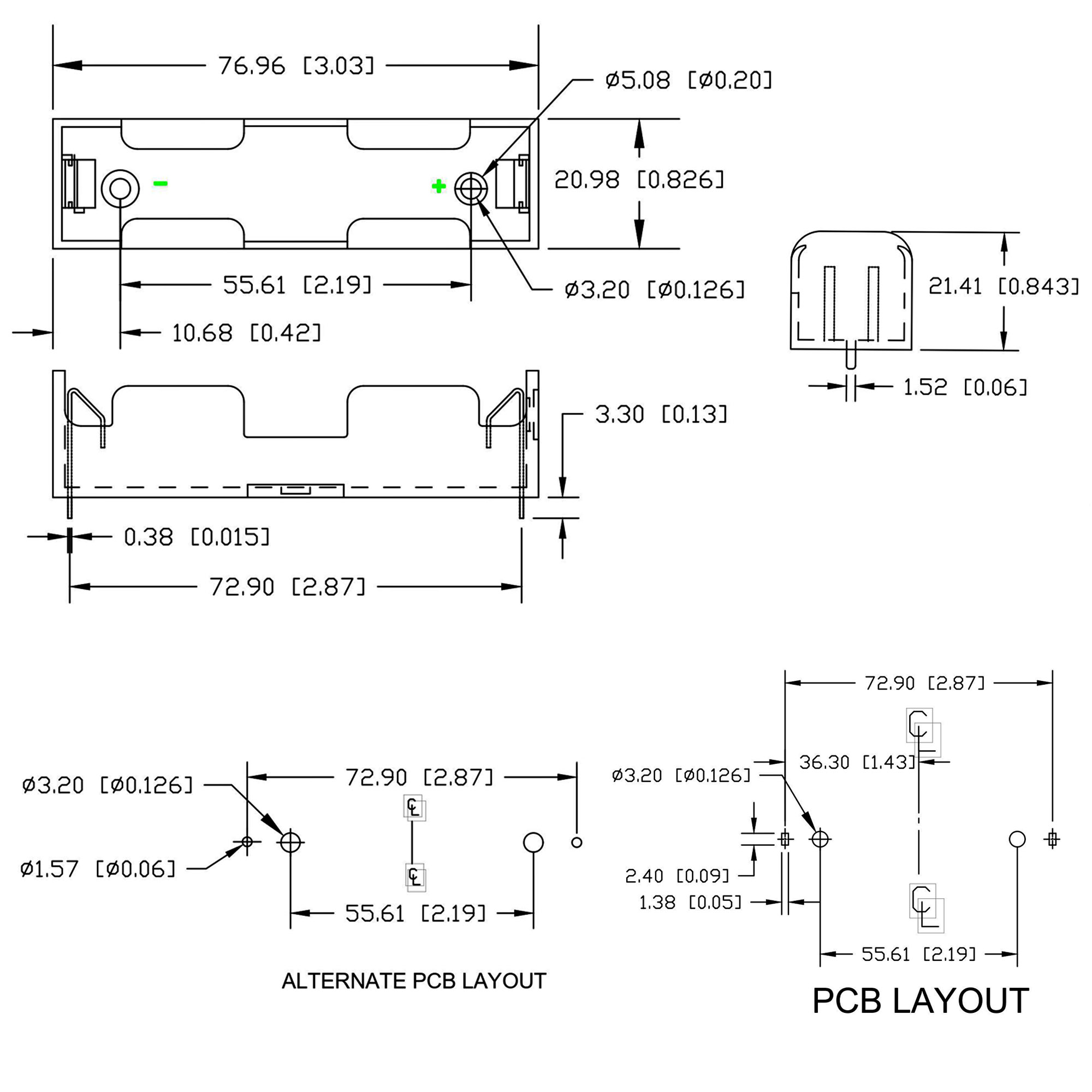

Kích thước Đế 1 Pin 18650 Hàn PCB

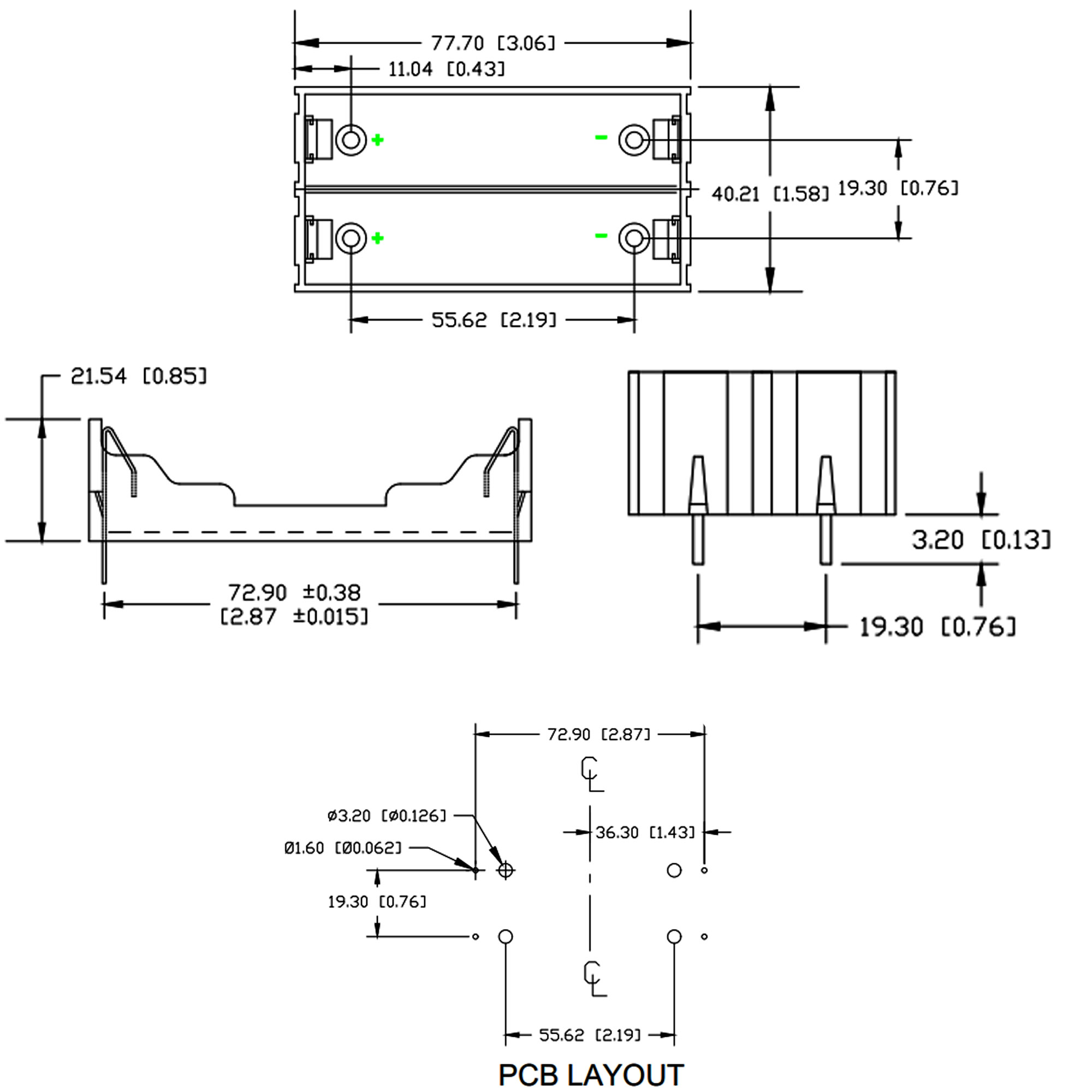

Kích thước Đế 2 Pin 18650 Hàn PCB

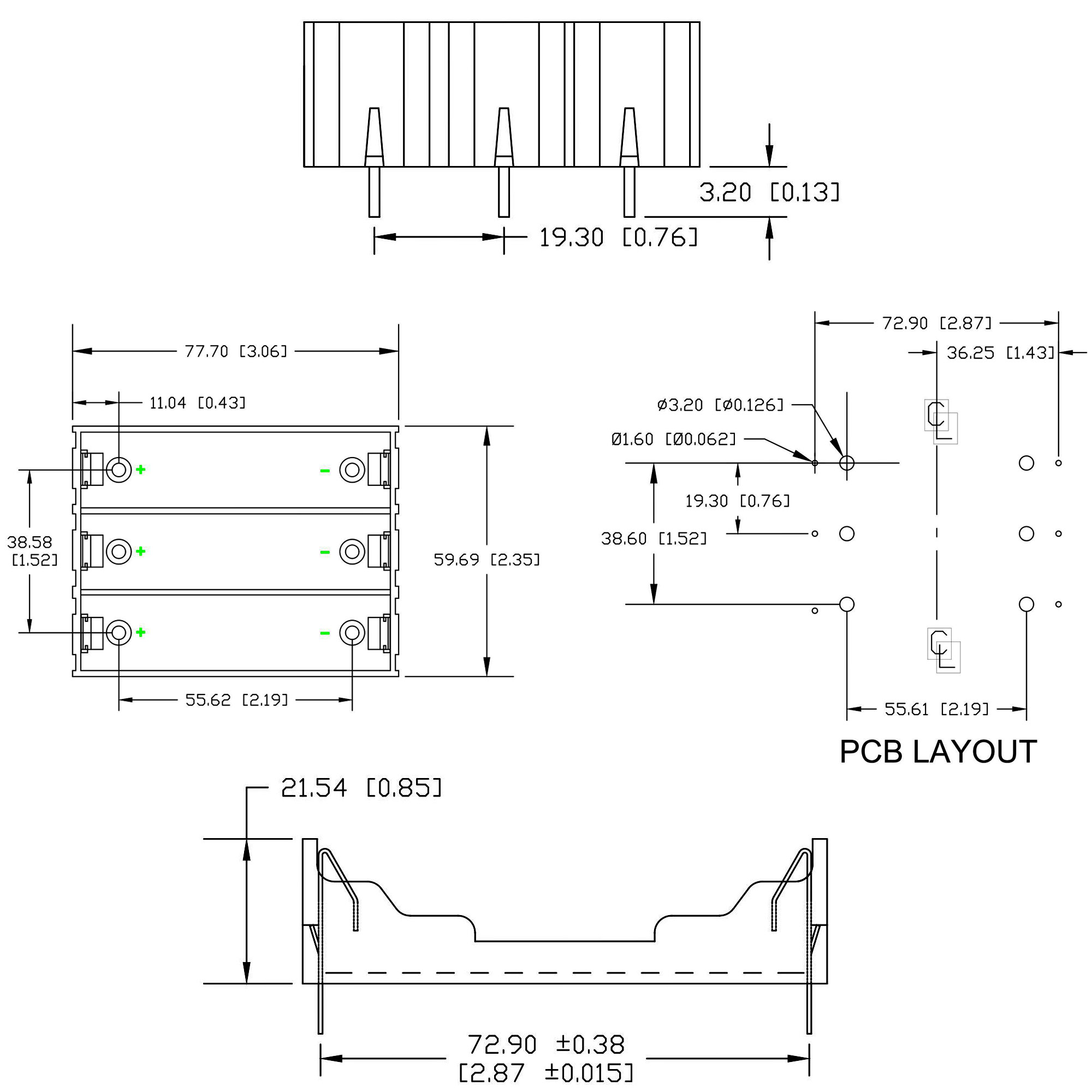

Kích thước Đế 3 Pin 18650 Hàn PCB

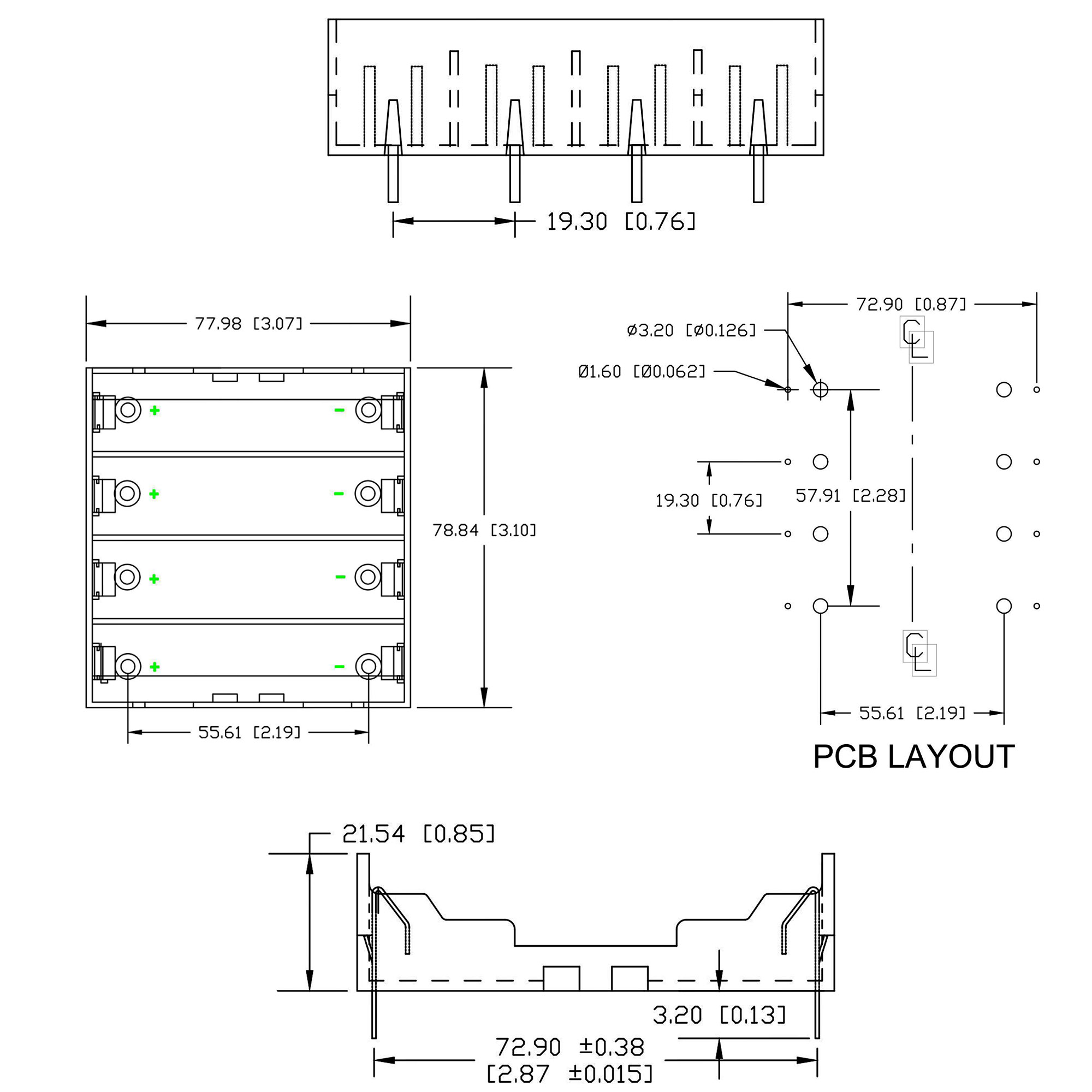

Kích thước Đế 4 Pin 18650 Hàn PCB

Hình ảnh sản phẩm:

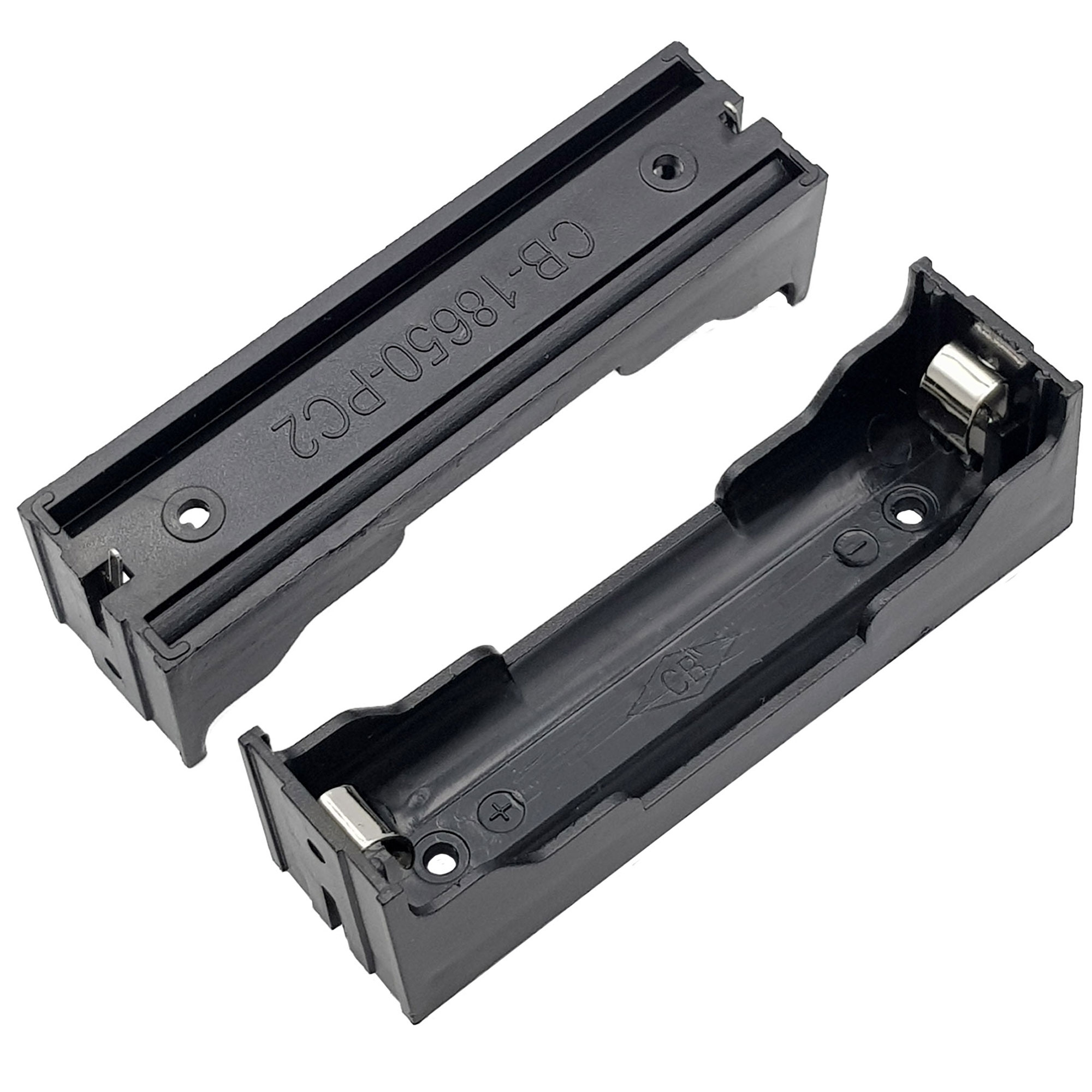

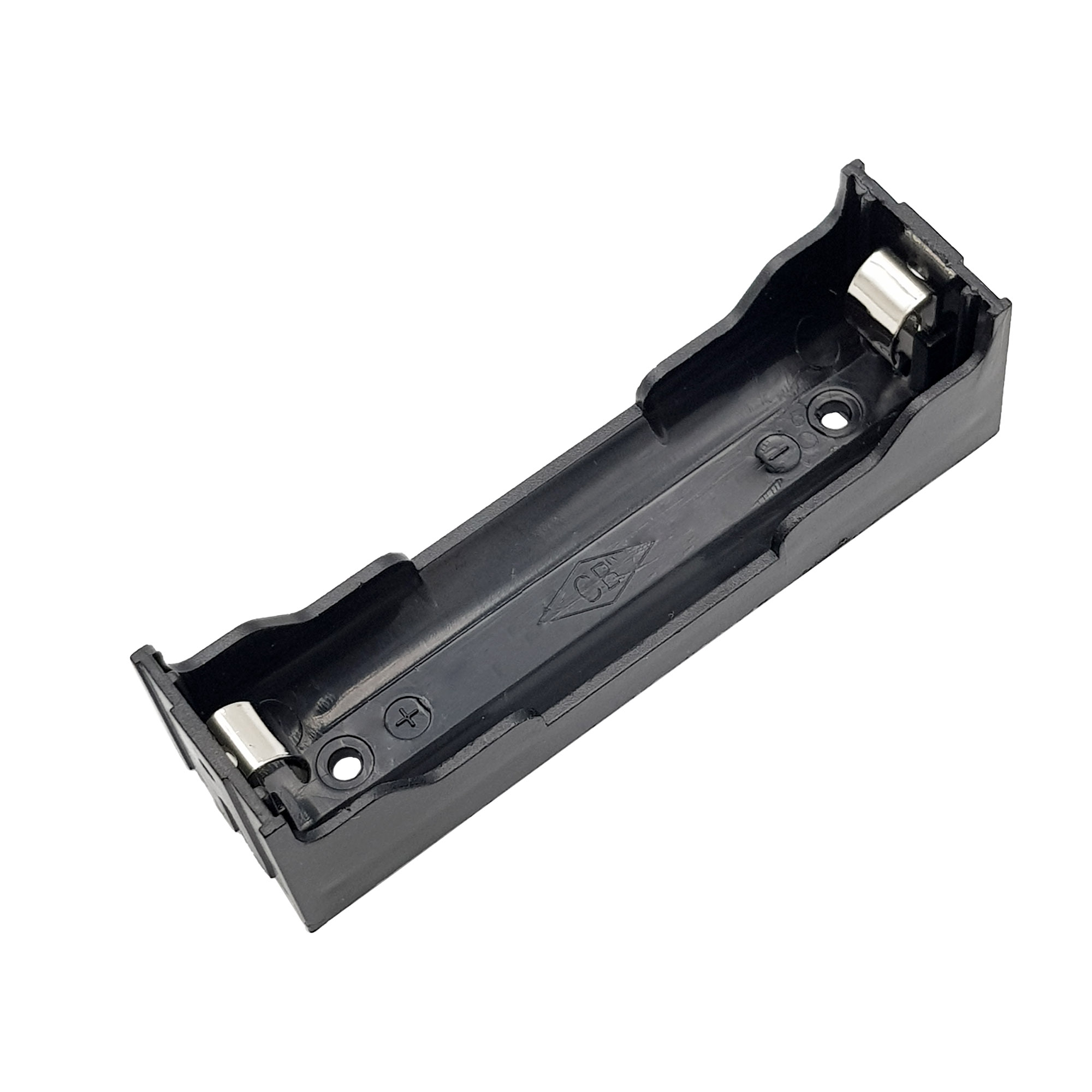

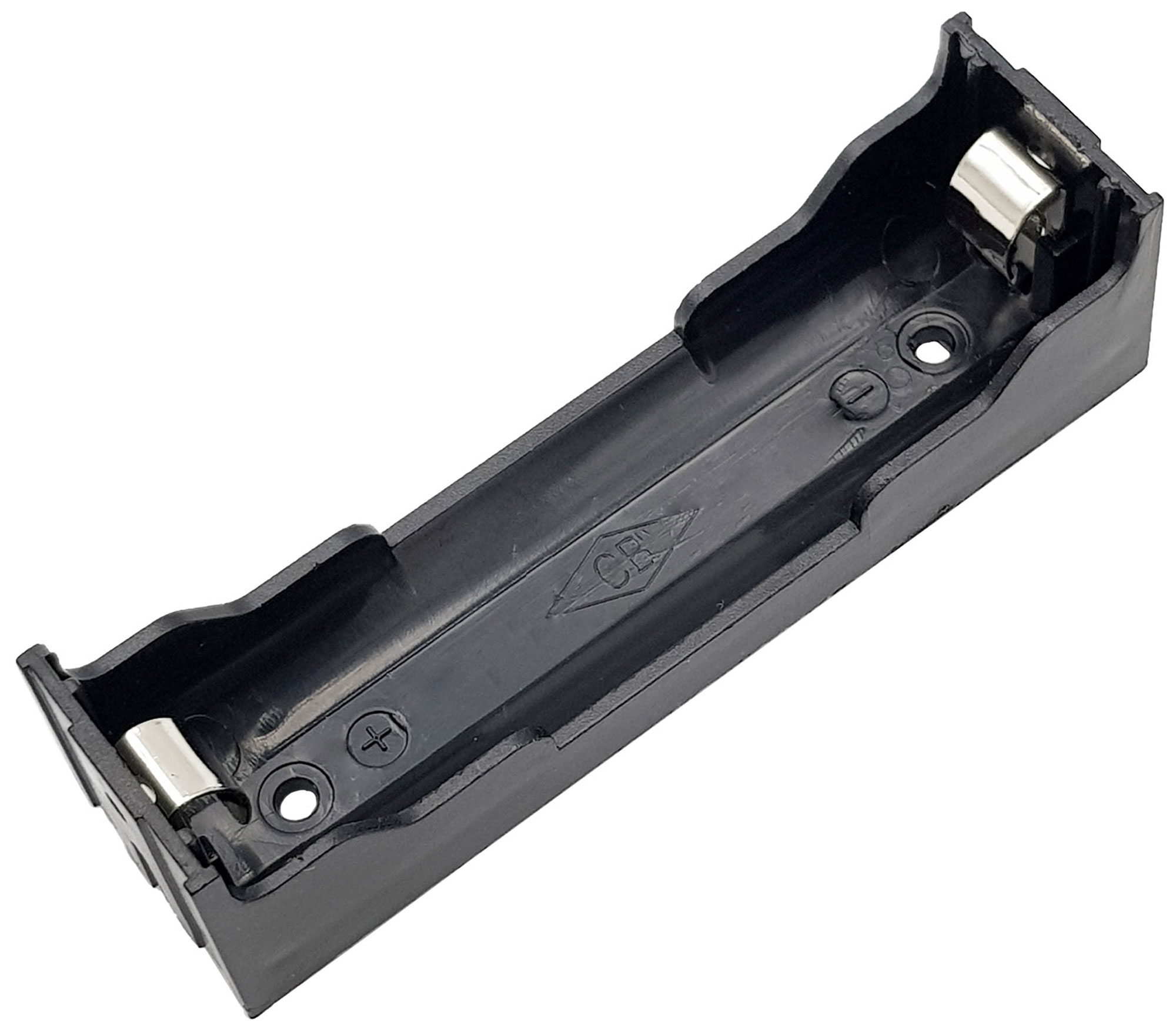

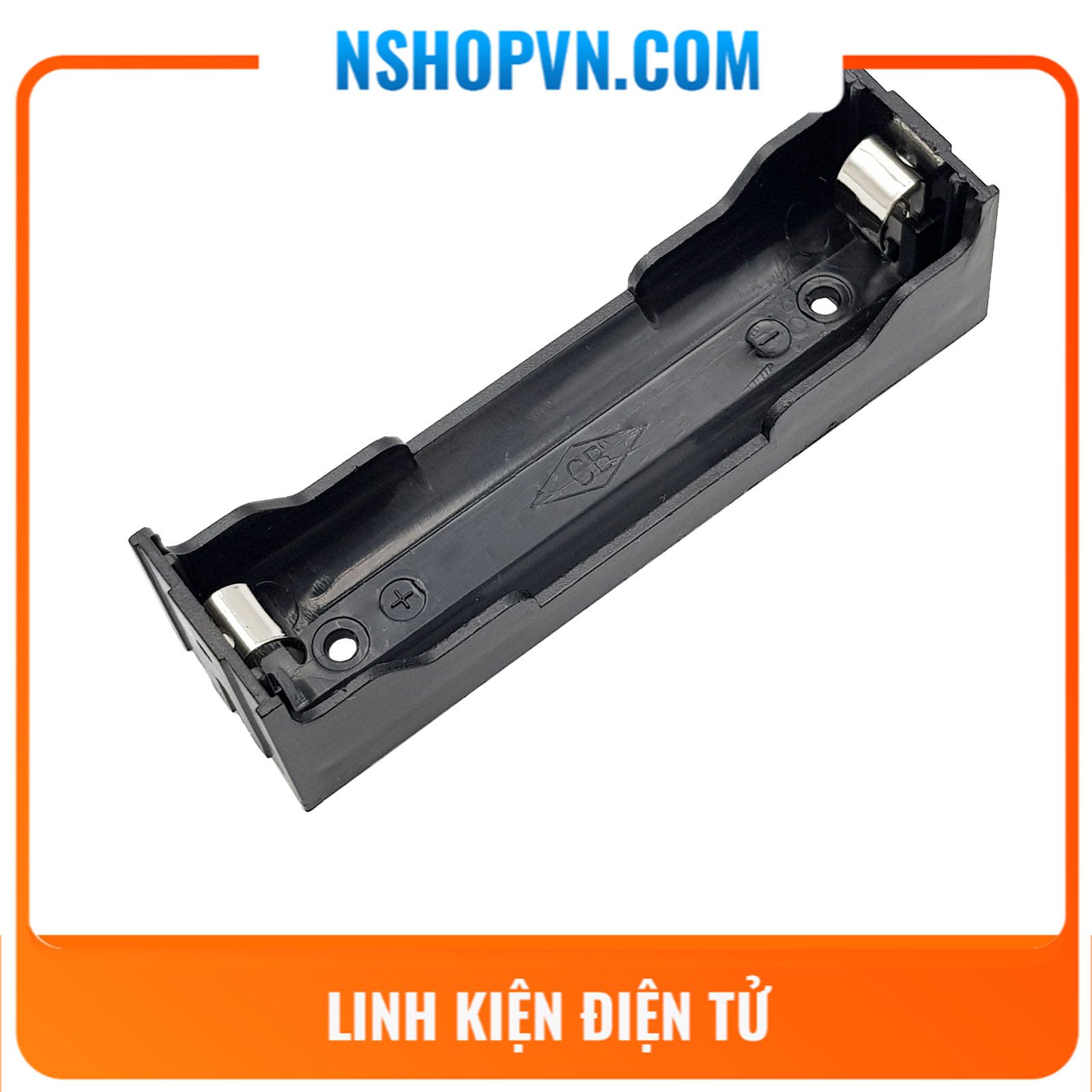

Đế 1 Pin 18650 Hàn PCB

Đế 1 Pin 18650 Hàn PCB

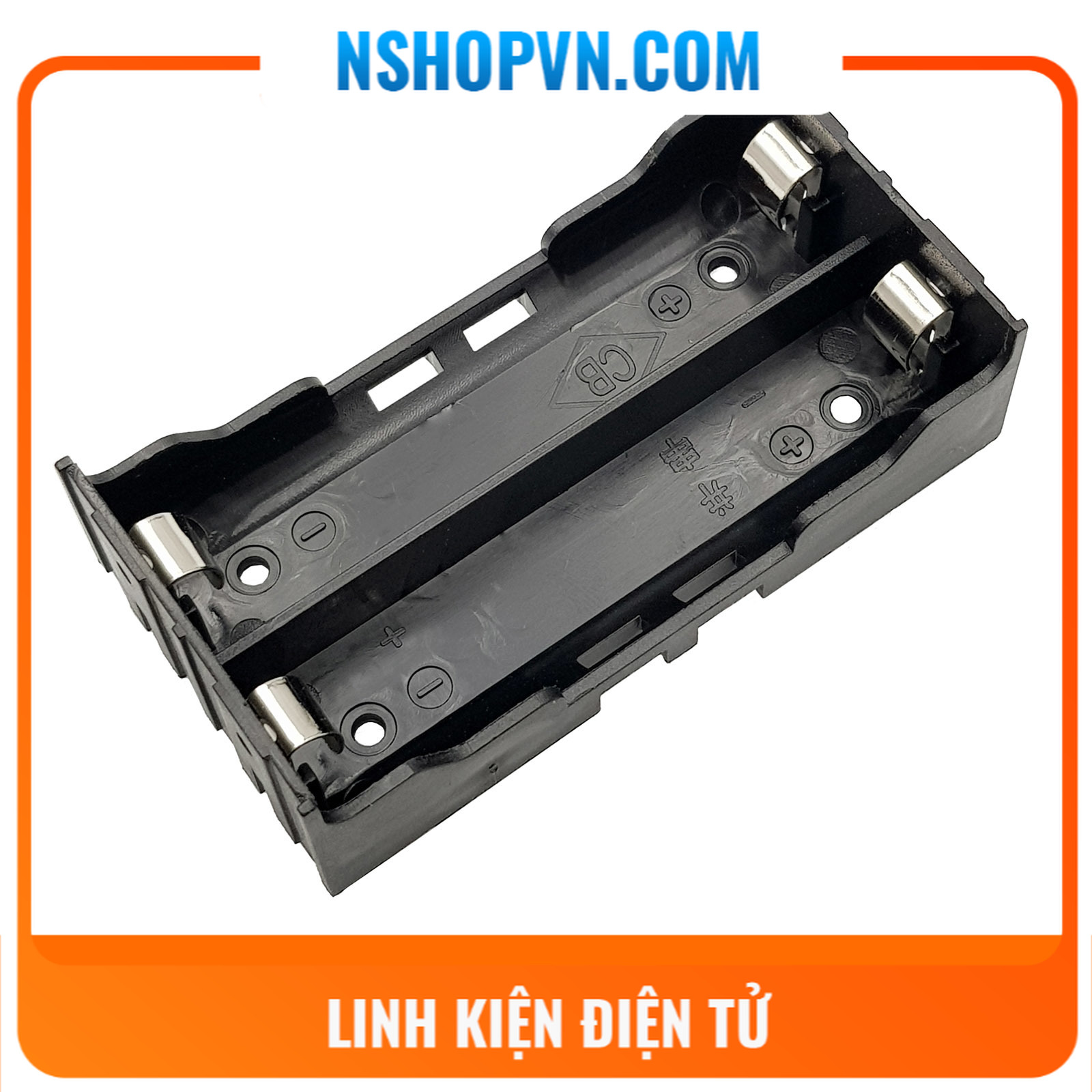

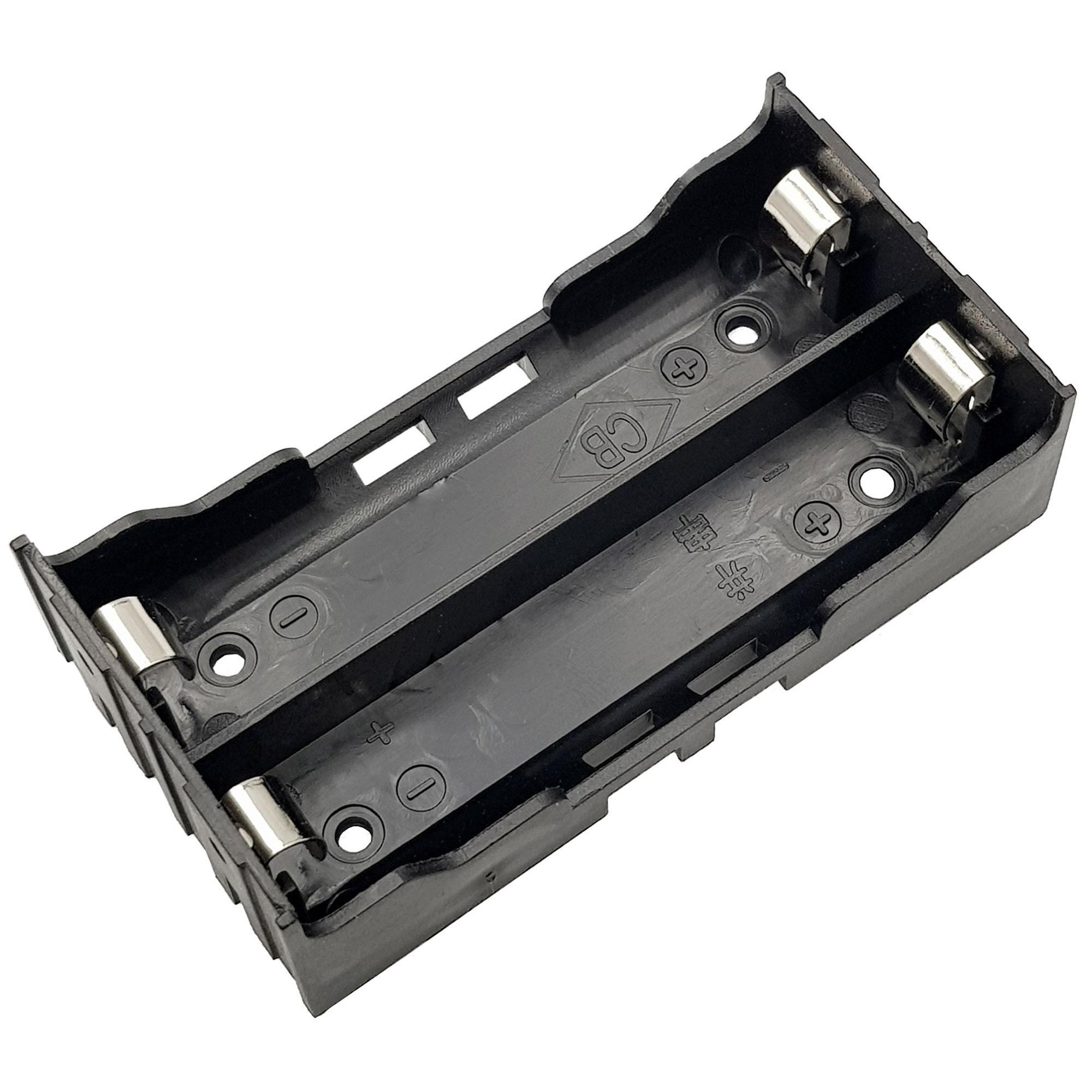

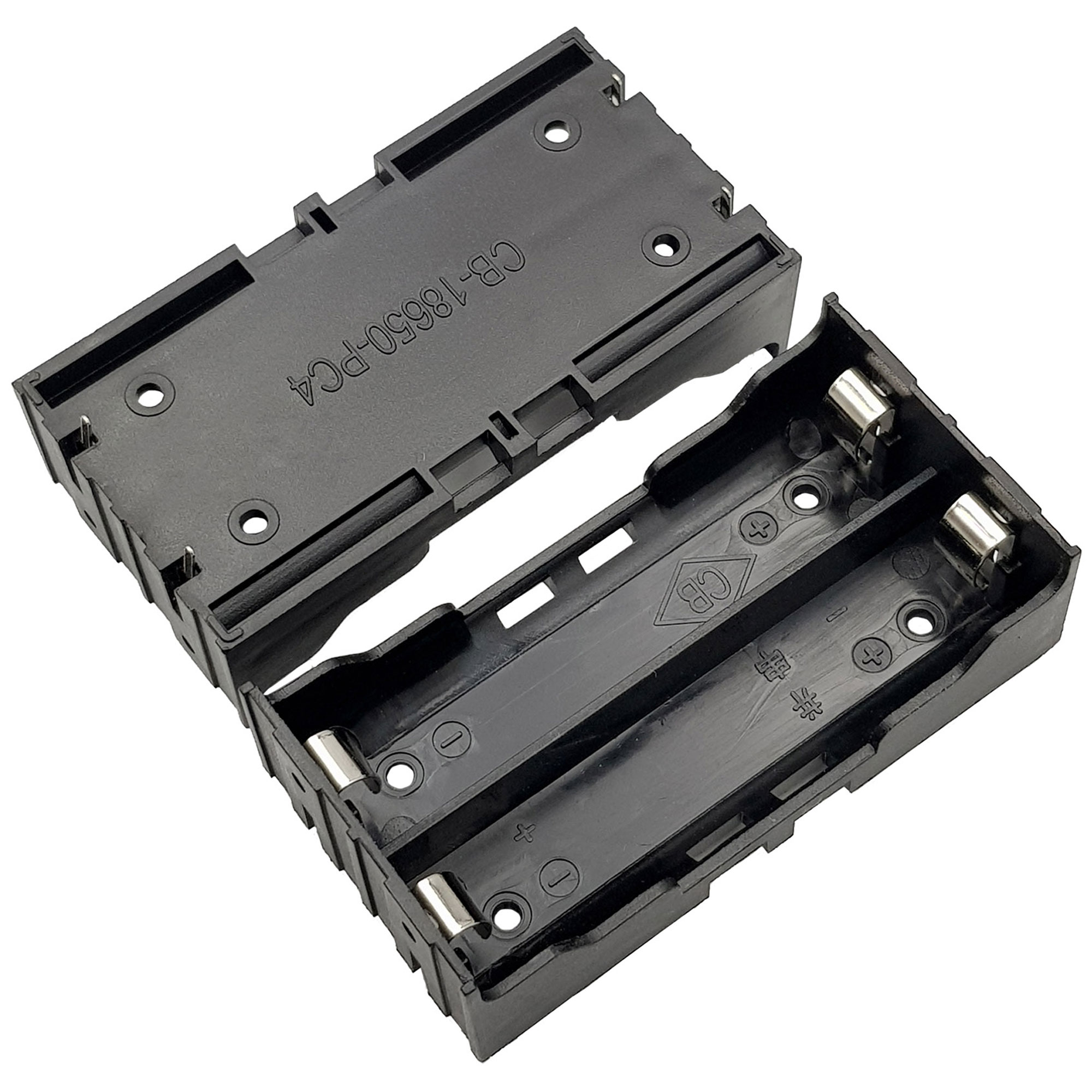

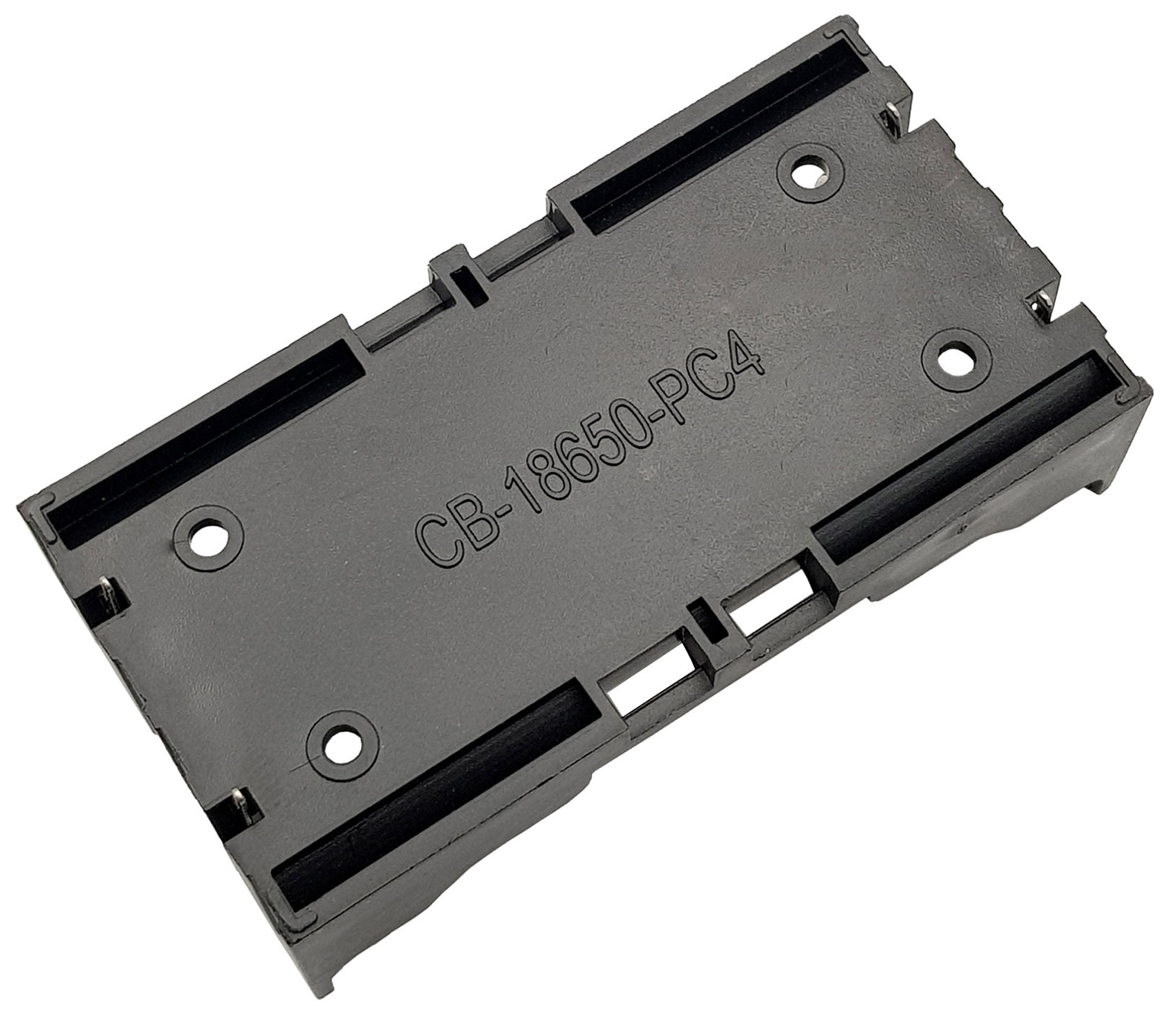

Đế 2 Pin 18650 Hàn PCB

Đế 2 Pin 18650 Hàn PCB

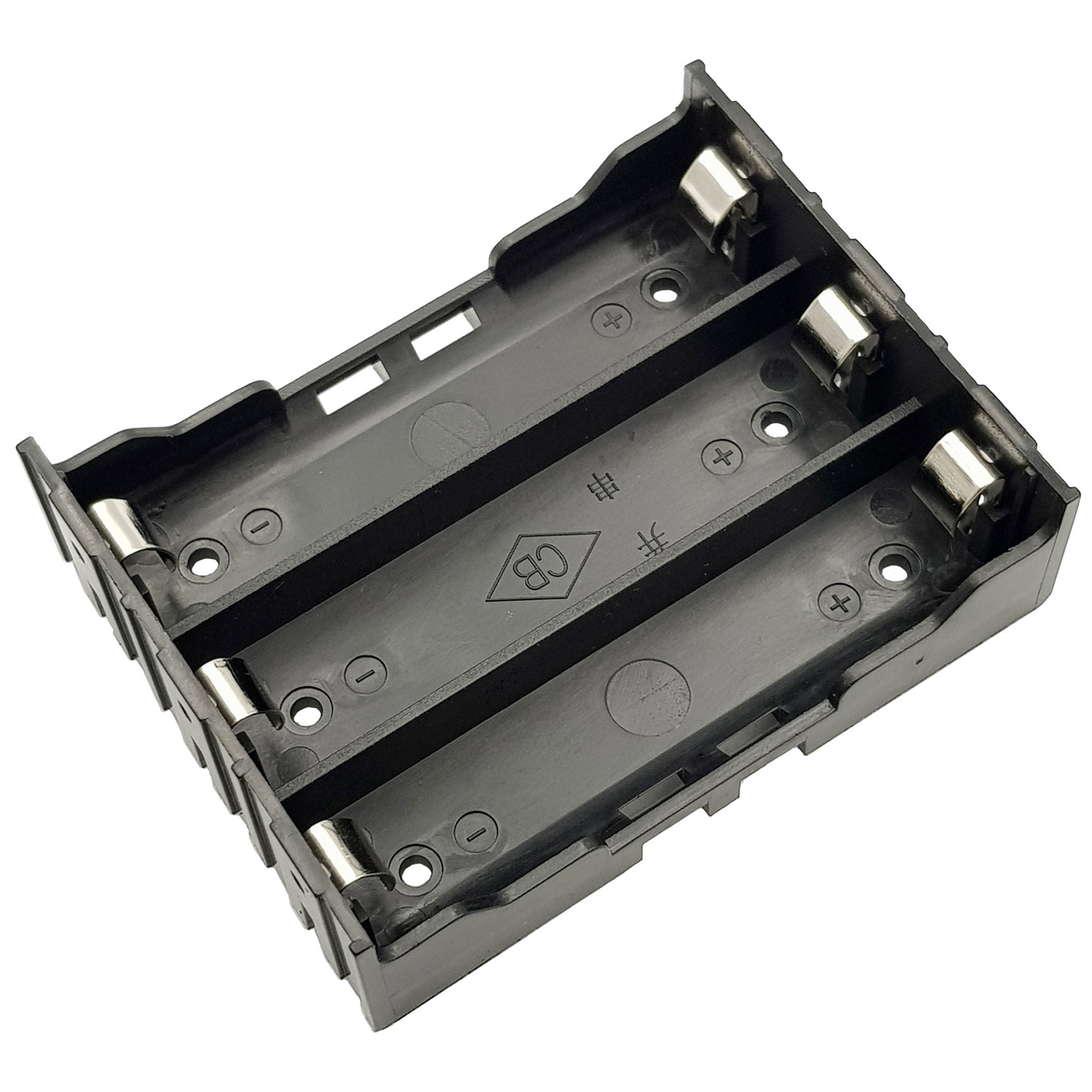

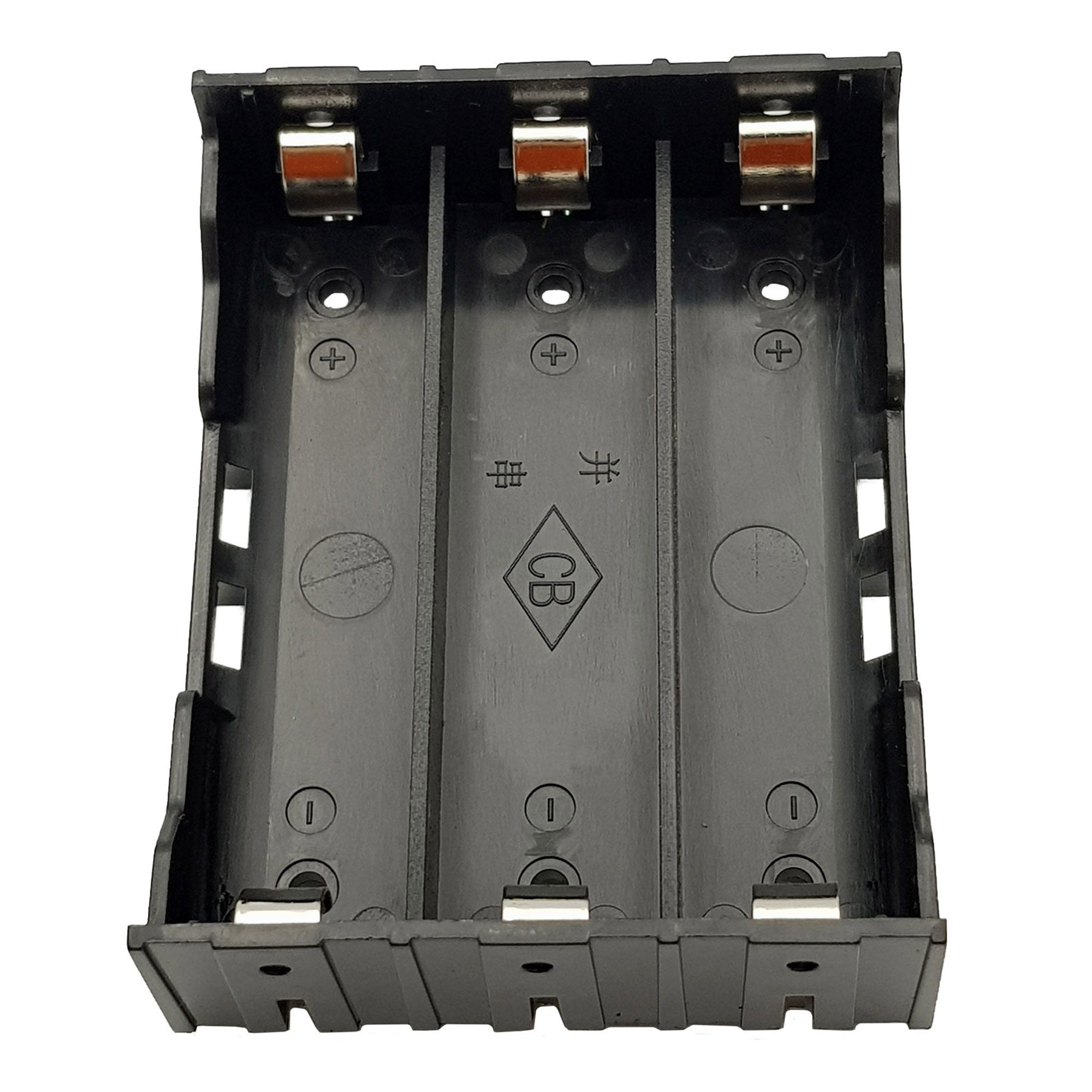

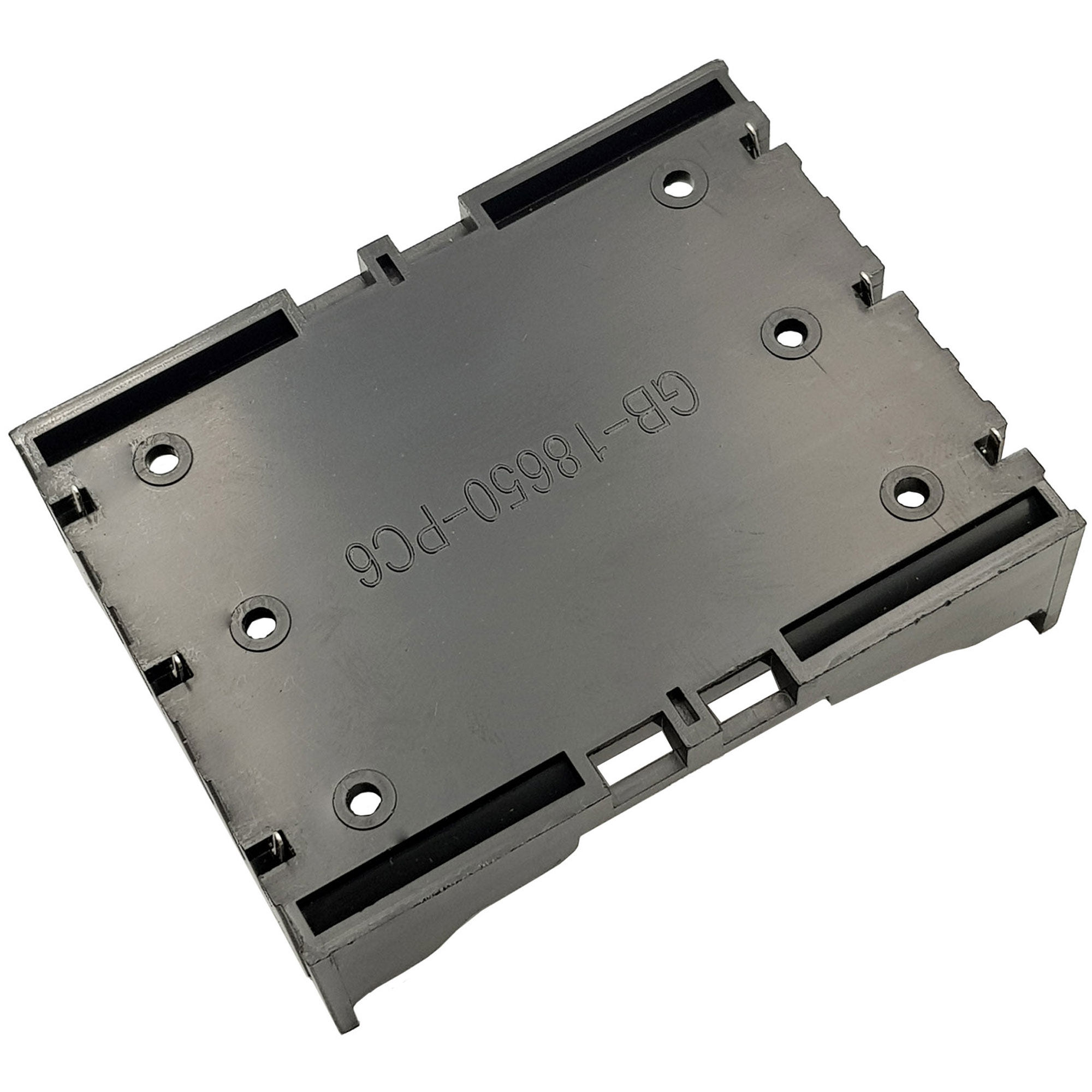

Đế 3 Pin 18650 Hàn PCB

Đế 3 Pin 18650 Hàn PCB

Đế 3 Pin 18650 Hàn PCB

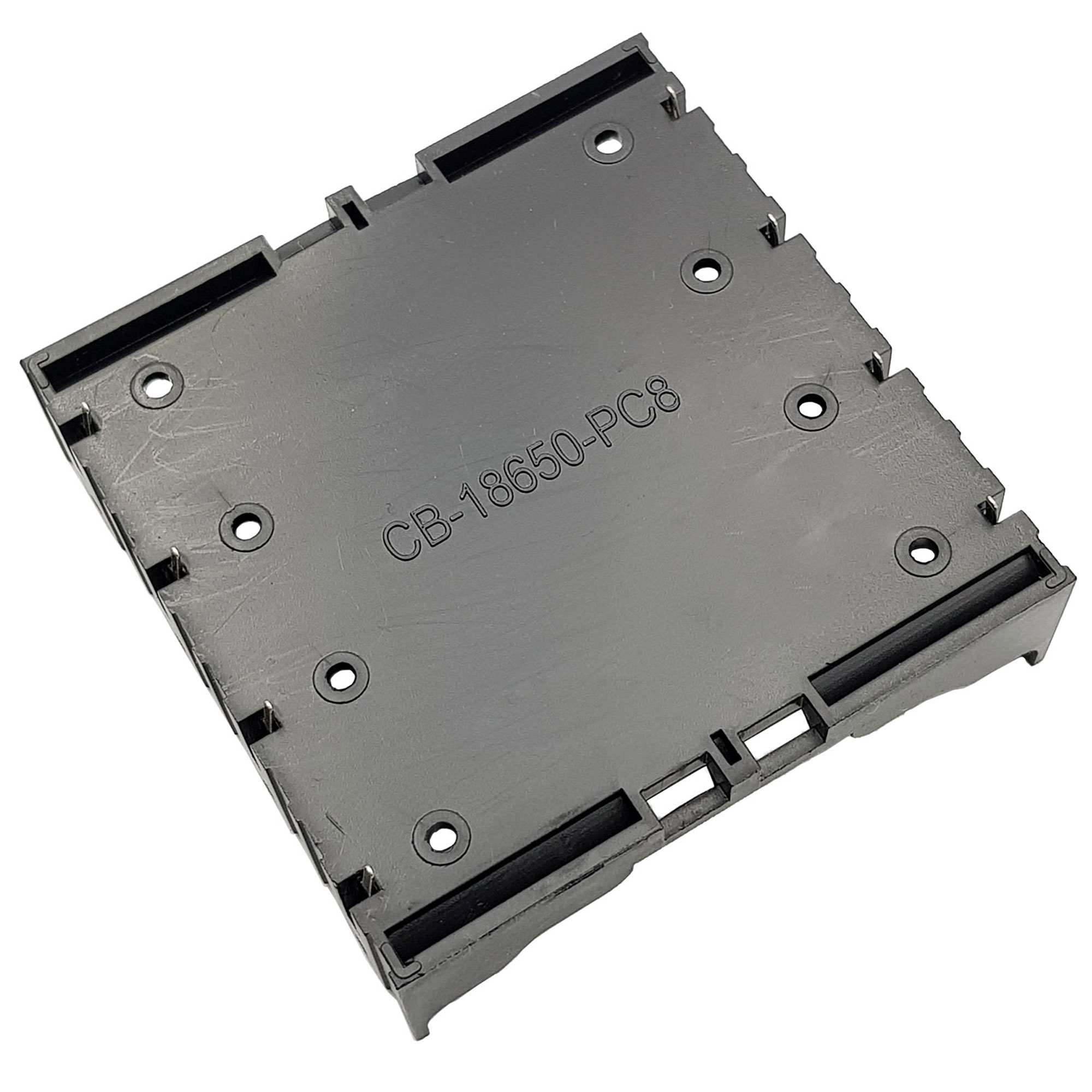

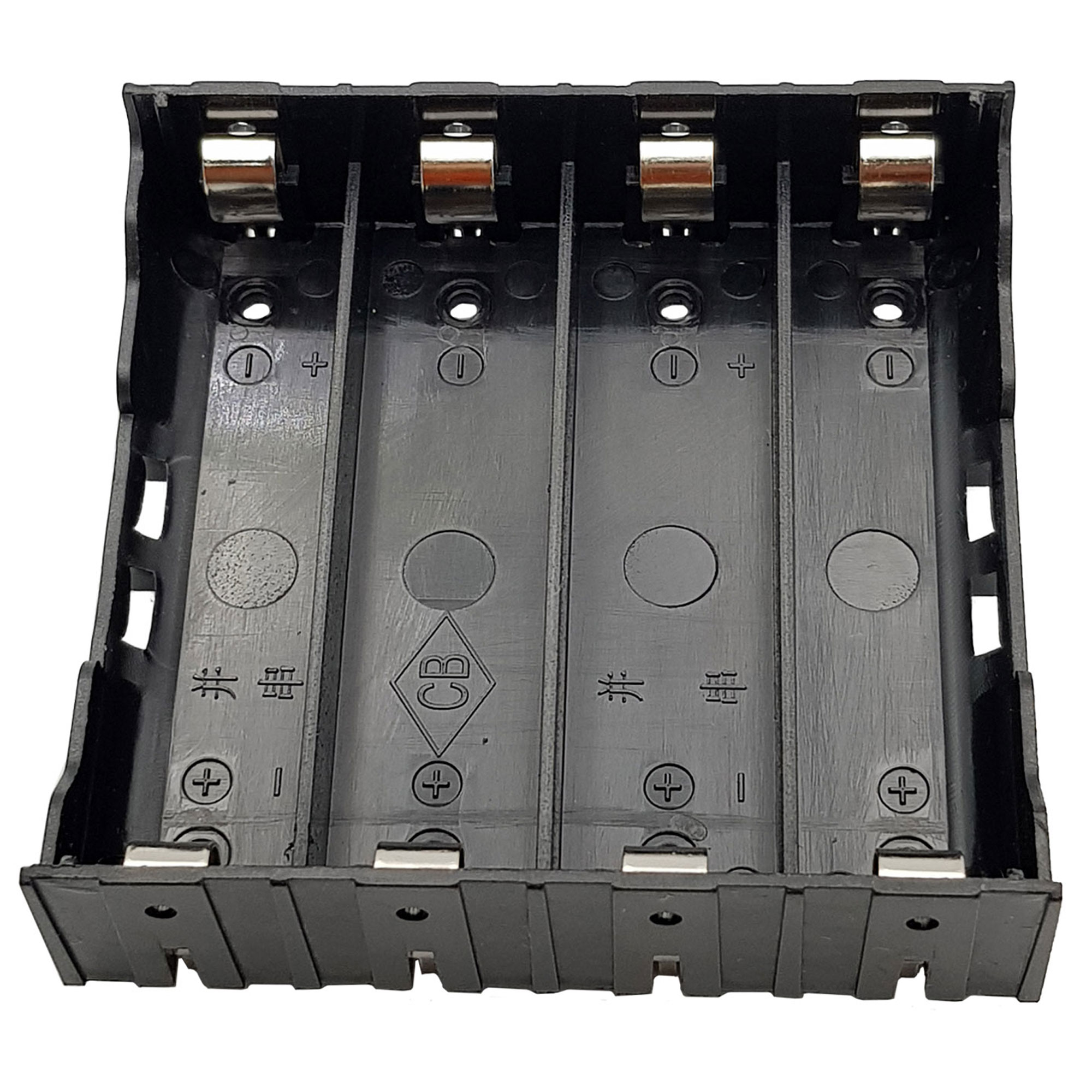

Đế 4 Pin 18650 Hàn PCB

Đế 4 Pin 18650 Hàn PCB
