Đế nhựa giữ chuôi dao BT50 máy phay CNC

Máy phay CNC hay còn gọi là trung tâm gia công CNC thường có rất nhiều vị trí dao để phục vụ các nguyên công gia công lâp trình tạo ra sản phẩm mong muốn của người sử dụng máy.

Với các sản phẩm đơn giản thì thể dùng 1 dao nhưng với các sản phẩm phức tạp cần đến rất nhiều loại dao với các kích thước khác nhau như dao phay ngón, dao phay khỏa mặt, mũi khoan, mũi taro,...Trong khi trên các máy CNC thường bố trí 14, 16, 18,20, 24, ... vị trí dao nhưng cũng không thể đáp ứng được hết các kích thước đó. Ngoài các dao lắp trên đài dao vẫn còn những dao để bên dưới và cần được lưu trữ một cách khoa học để dễ dàng tìm kiếm và tránh hỏng, thất lạc. Xe đẩy để chuôi dao chính là dụng cụ đáp ứng yêu cầu đó. Trên xe để chuôi BT có rất nhiều các vị trí để chuội dao theo đúng côn BT của máy nhằm đảm bảo lưu trữ dao tốt nhất mà các khay hay dụng cụ khác không đáp ứng được với đặc thù chuôi côn tròn của chuôi dao BT. Bên cạnh việc cấp nguyên xe BT hoàn chỉnh chúng tôi còn cung cấp các khay nhựa cắm chuôi BT và HSK để khách hàng tự chế tạo xe.

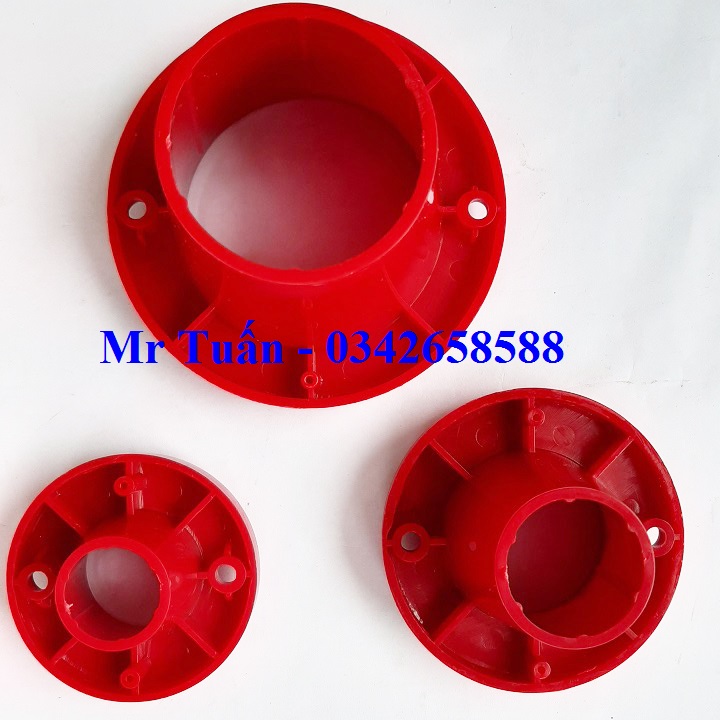

Hình ảnh về đế nhựa giữ chuôi BT50 dạng hình tròn

Các thông số kỹ thuật của đế nhựa giữ chuôi BT50 kiểu hình tròn

- Đường kính ngoài 107mm

- Khoảng cách tâm 2 vít 92mm

- Chiều cao là 70.5mm

- Trọng lượng 62g

- Vật liệu là nhựa ABS có độ bền tốt.

Hình ảnh về thông số kỹ thuật của đế nhựa giữ chuôi BT

Mặt trước của khay cắm BT50 bằng nhựa hình tròn là các vòng tròn với vành ngoài có 2 vị trí bắt ốc cố định vào bảng gá khay cắm sau này. Trên mặt vành có ký hiệu nổi BT-50. Phía trong lỗ côn sau cắm chuôi BT50 có 6 gân nổi để sau này làm mặt tiếp xúc với bề mặt côn của chuôi BT và tránh không bị mút khít quá.

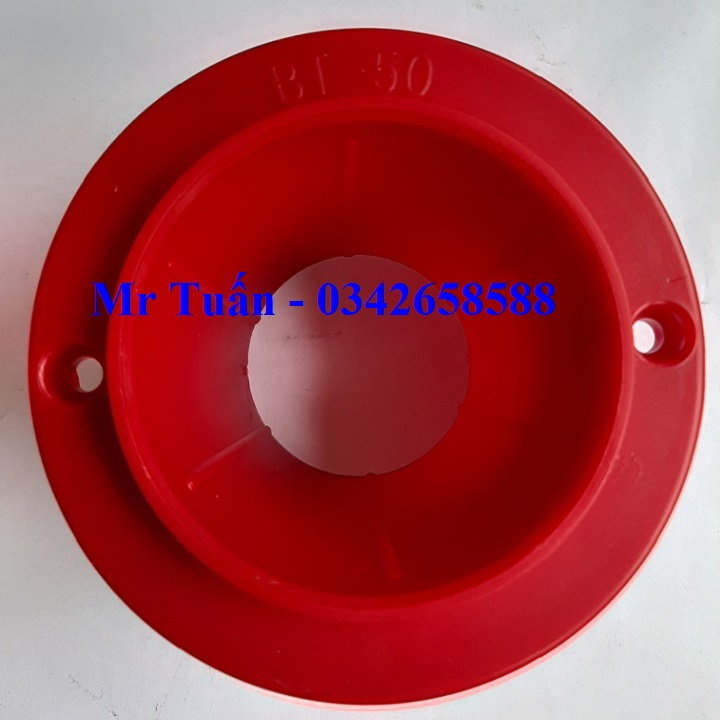

Hình ảnh mặt trước của ổ nhựa cắm đầu BT

Mặt sau có các gân tăng cứng, bên cạnh 2 lỗ bắt vít với thành nhựa dầy thì còn có 2 vấu định vị và chống xoay bố trí cùng với 2 lỗ bắt vít đều 4 góc đều trên 360 độ

Hình ảnh mặt sau tấm nhựa gá chuôi BT50

2 vấu định vị có thể nhìn thấy rất rõ ở hình bên dưới

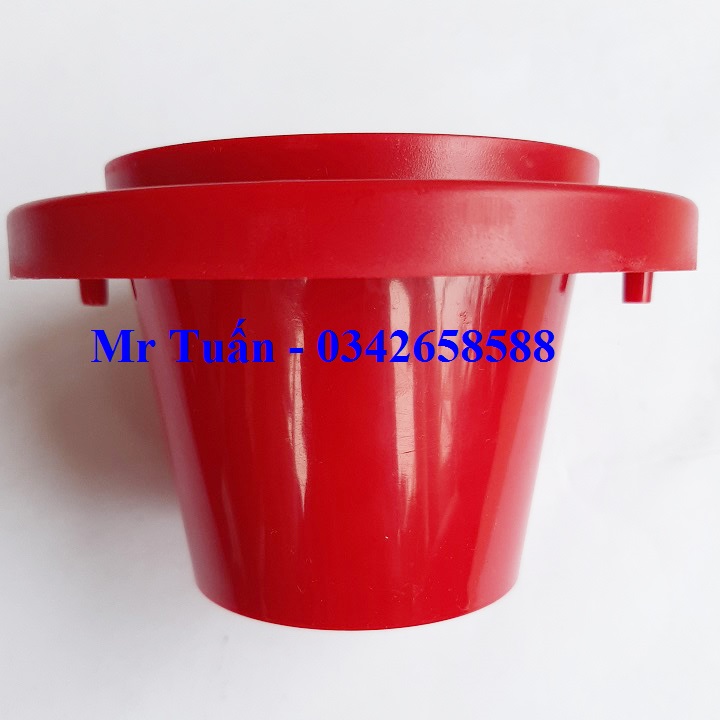

Hình ảnh ổ chứa BT50 bằng nhựa nhìn ngang

Và khi lắp trên xe chứa chuôi dao BT trên thực tế

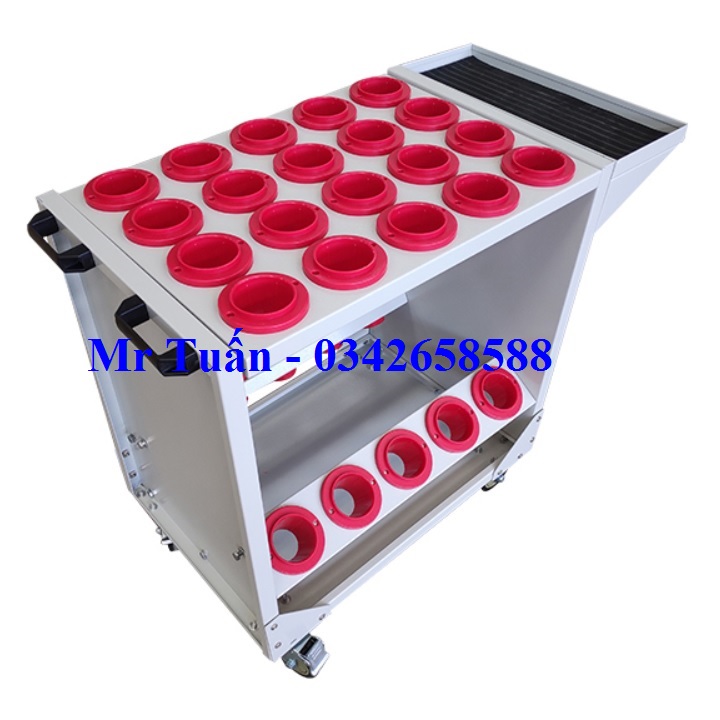

Hình ảnh xe để chuôi dao BT

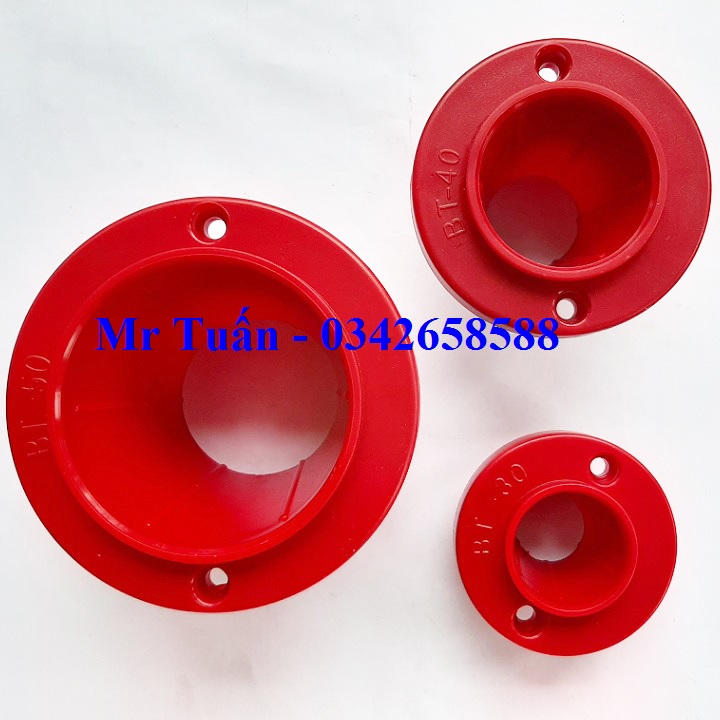

Ngoài khay cắm BT50 bằng nhựa hình hìnhtròn chúng tôi còn cung cấp khay cắm chuôi dao máy phay CNC các loại khác

- Khay cắm chuôi dao BT30 hình chữ nhật

- Khay cắm chuôi dao BT40 hình chữ nhật

- Khay cắm chuôi dao BT50 hình chữ nhật

- Khay cắm chuôi dao BT30 hình tròn

- Khay cắm chuôi dao BT40 hình tròn

- Khay cắm chuôi dao BT50 hình tròn

- Khay cắm chuôi dao HSK63

- Khay cắm chuôi dao HSK80

- Khay cắm chuôi dao HSK100

- Xe để chuôi dao BT30

- Xe để chuôi dao BT40

- Xe để chuôi dao BT50
