Đế nạp T49 AVR ATMEGA16

THÔNG SỐ KỸ THUẬT

• Tất cả các chân IO đều được kéo ra.
• Hệ thống nhỏ ATmega16 cổ điển, loại bỏ sự cố hàn
• Thạch anh: Nó áp dụng phương pháp hàn ổ cắm lỗ tròn, thuận tiện cho người mua thay thế .Mặc định là thạch anh 8M.
• Chip hỗ trợ: ATmega16 / ATmega32 và chip tương thích với các chip trên
• Chế độ cung cấp điện: cung cấp nguồn chođầu nối bộ chuyển đổi nguồn hoặc nguồn cấp pin mở rộng bên ngoài (không hỗ trợ cung cấp điện cho giao diện tải xuống của ISP)
• Ổ cắm điện DC-005 (ghế hỗ trợ là 5,5 * 2.1)
• Mở rộng ra bên ngoài 4 kênh VCC, GND, như thể hiện trong các tiêu đề pin trong hình.
• Reset: đặt lại bật nguồn và đặt lại nút
• Chỉ báo nguồn (D1) và chỉ báo hoạt động của chương trình (D2)
• Giao diện tải xuống ISP tiêu chuẩn, sử dụng trình tải xuống 51 / avr của cửa hàng của chúng tôi để nhận ra dễ dàng tải xuống các chương trình hệ thống nhỏ (bo mạch cần nguồn điện riêng, không hỗ trợ cung cấp điện cho giao diện tải xuống của ISP)
• Với bộ vi điều khiển ATmega16 của chúng tôi, trình tải xuống ISP, bộ đổi nguồn, dây nguồn usb

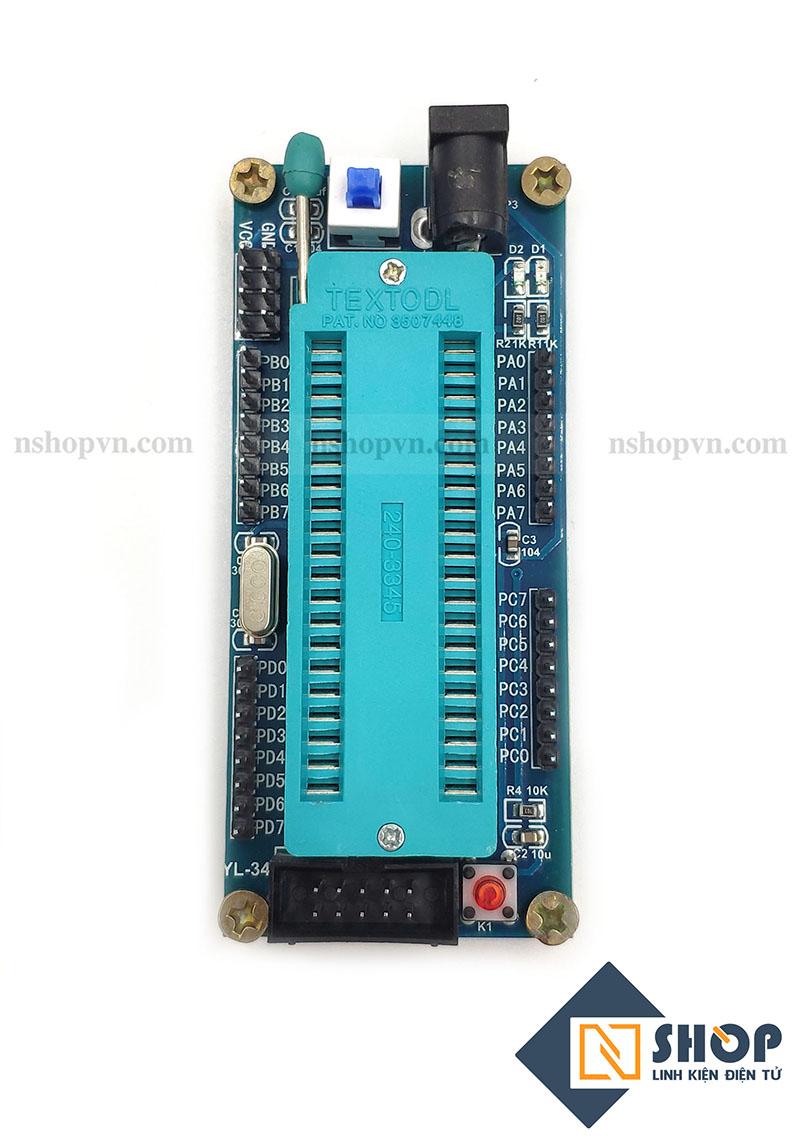

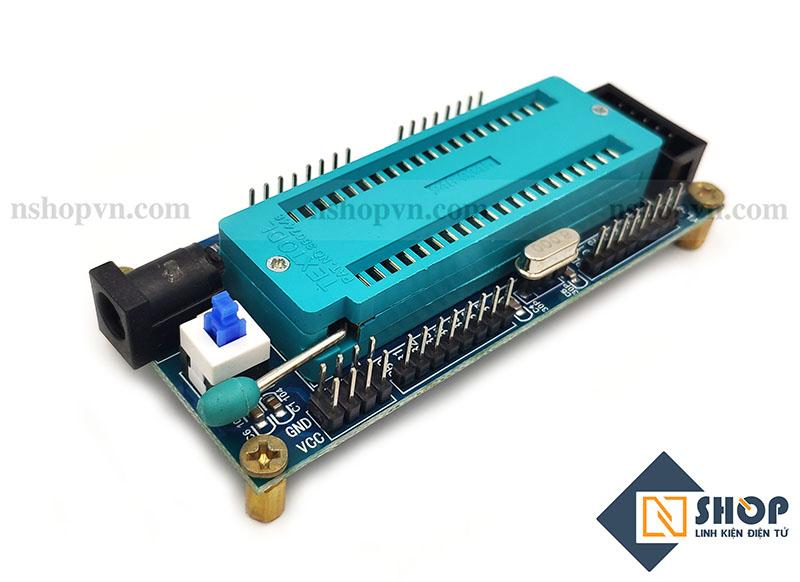

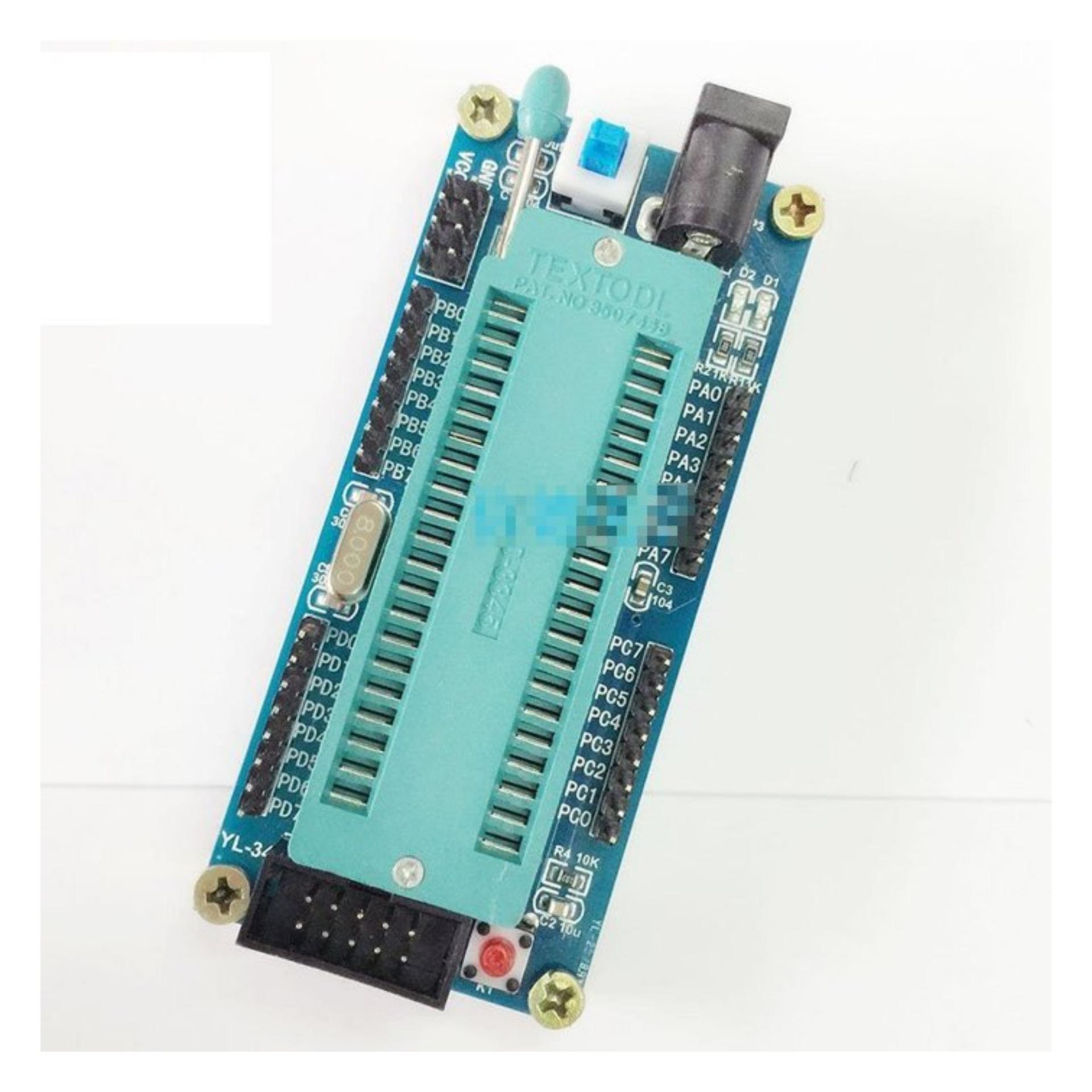

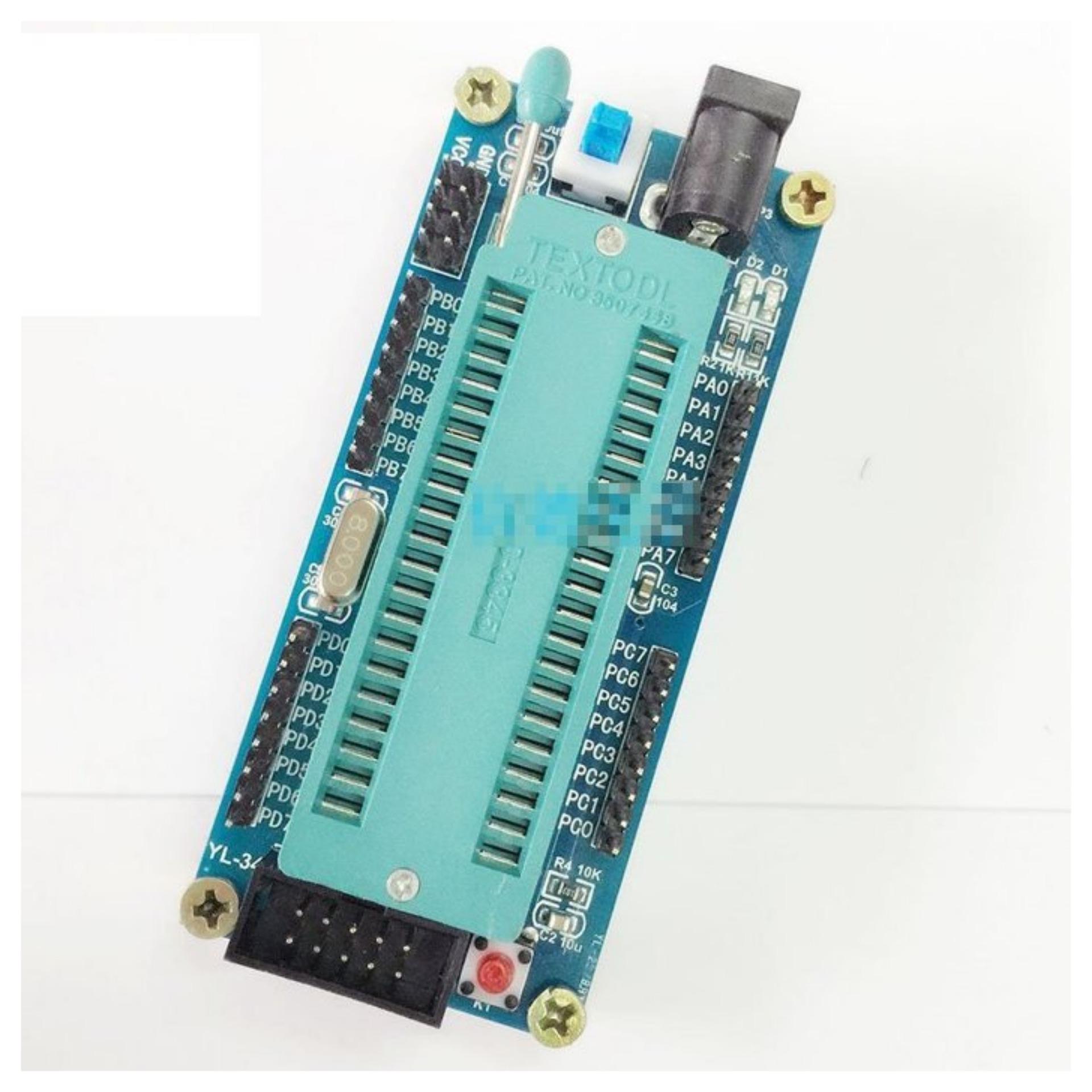

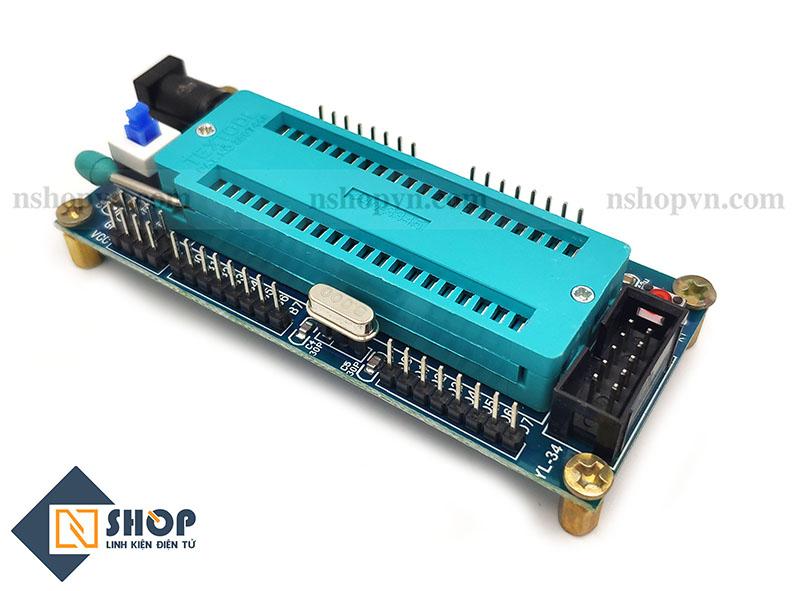

HÌNH ẢNH THỰC TẾ
