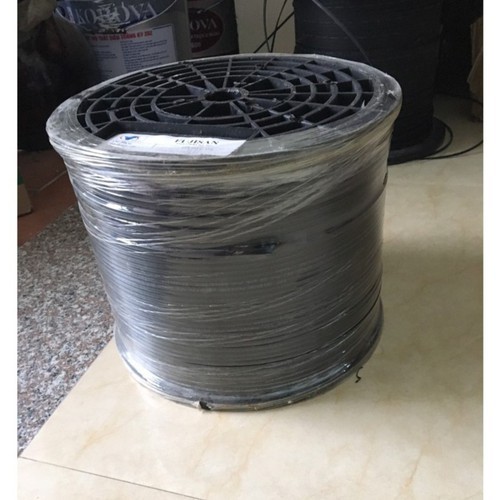

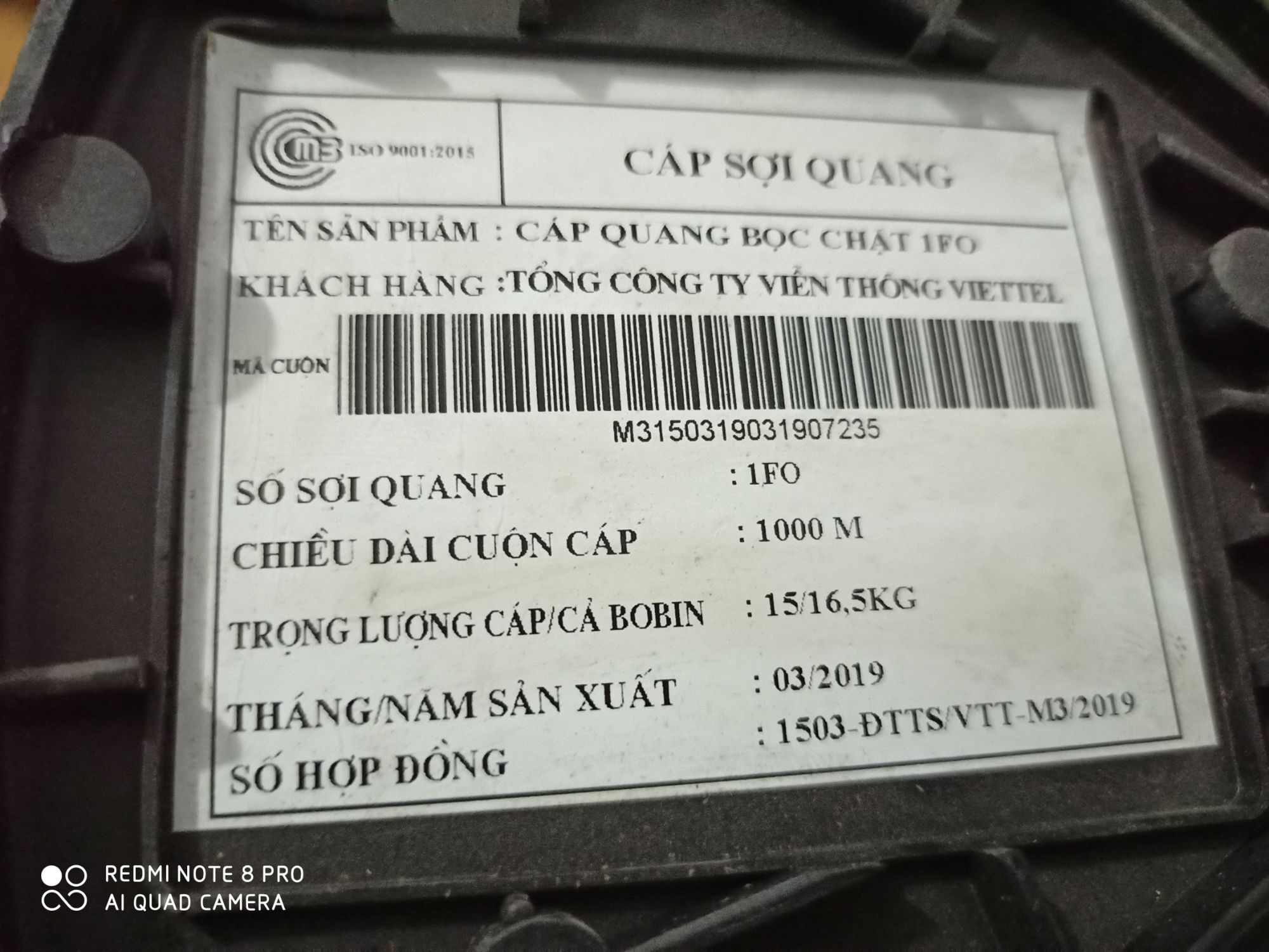

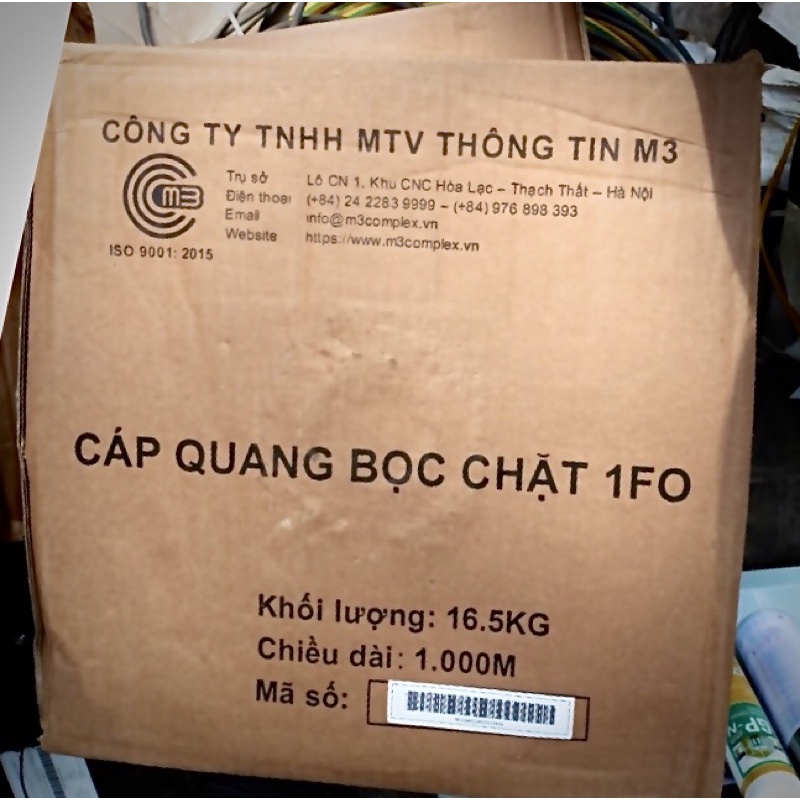

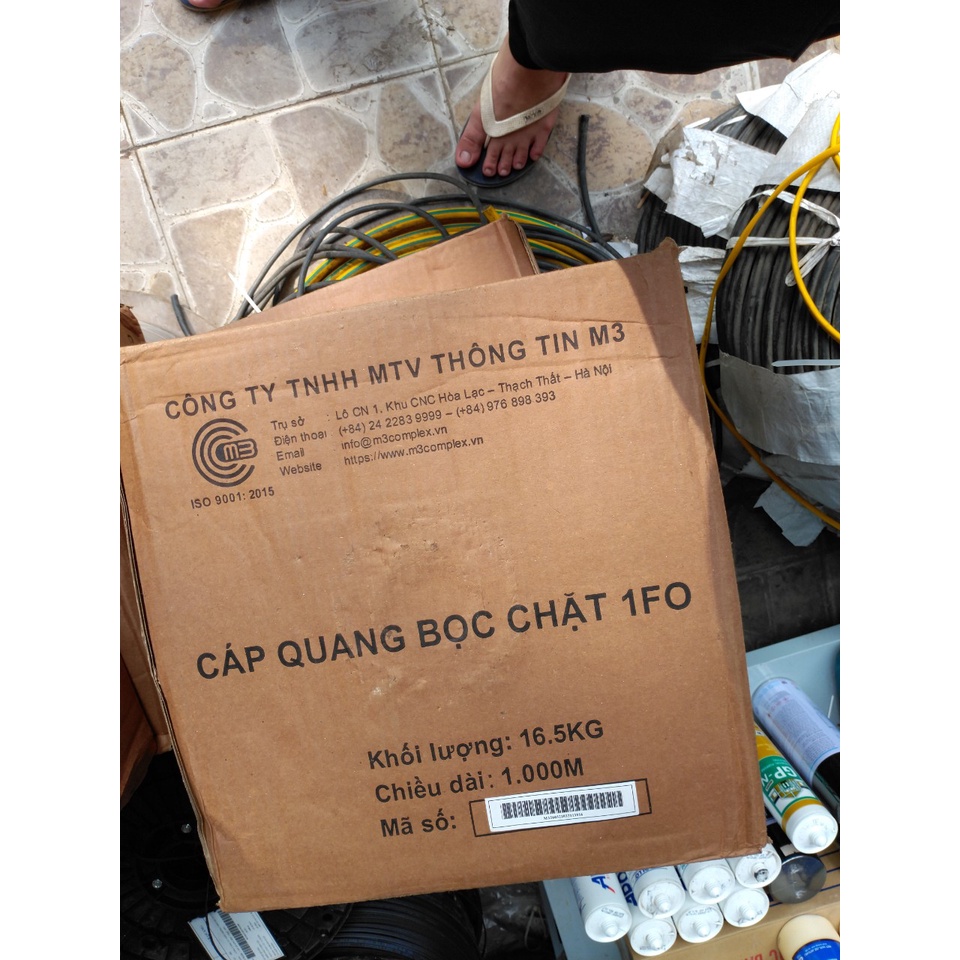

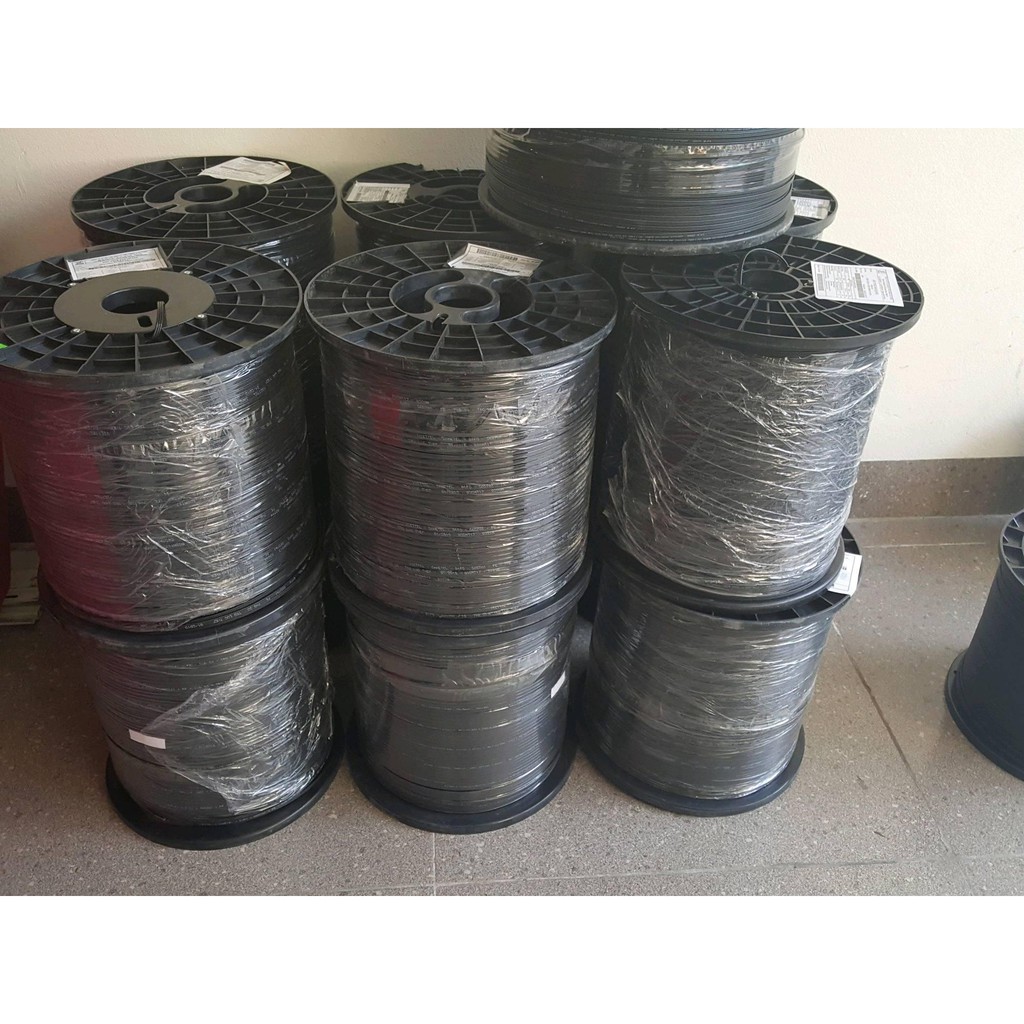

Cuộn Cáp Quang Ftth M3 1 Sợi 1fo 1000m

Giới thiệu chung về Cáp quang singlemode 1FO M3-Viettel

• Cáp quang ( 1core 1 sợi ) có cấu trúc ống bọc chặt và bao quanh bời lớp nhựa cứng bảo vệ. Ngoài cùng là lớp nhựa mềm màu đen giúp giảm tải lực tác đông lên cáp.Cáp Quang 1Fo là loại cáp quang có 1 sơi cáp đơn (single mode). Cáp có đường kính nhỏ, dễ thi công trong nhà hoặc ngoài trời ( indoor hoặc outdoor). Cáp Quang 1Fo Viettel ( 1core hoặc 1 sợi )
• Cáp quang 1 Fo thường kết hợp với module quang 1 sợi và converter quang 1 sợi
• Cáp 1FO Viettel có cấu trúc nhỏ gọn nên rất linh hoạt trong việc thi công, đặc biệt thích hợp khi thi công trong các khu nhà xưởng, tòa nhà. Cáp quang 1 core cũng có thể sử dụng để treo trên cột điện, đi dưới cống ngầm và là sự lựa chọn lý tưởng cho các hệ thống mạng Lan – quang nội bộ hoặc các hệ thống camera sử dụng đường truyền cáp quang.

Cấu tạo cáp quang 1Fo Viettel (1 sợi 1 core )

1. Lõi sợi (Core): Lõi sợi quang được làm bằng Silica và được bổ sung bằng Germanium, có chỉ số chiết suất lớn hơn chỉ số chiết suất của lớp vỏ phản xạ
2. Lớp vỏ phản xạ (cladding): Lớp vỏ phản xạ được làm từ Silica pha
3. Lớp vỏ bọc chặt (Tight buffer), đường kính (DTB) 900 mm hoặc 600 mm tùy nhà sản xuất.
4. Lớp vỏ sơ cấp (Coating): Lớp vỏ sơ cấp bằng nhựa mềm, đường kính 250 mm. Loại bảo vệ này có thể được loại bỏ dễ dàng bằng các dụng cụ tuốt vỏ. Lớp vỏ này bảo vệ cho sợi quang không bị suy hao do uốn cong và không bị trầy xước

Cấu trúc cáp quang 1Fo Vietel chính ( 1sợi 1 core)

• Sợi quang bọc chặt (được bện xung quanh sợi gia cường trung tâm).
• Sợi gia cường trung tâm (ở giữa cáp).
• Lớp sợi Aramid (Kevlar): các sợi này được bện xung quanh sợi quang bọc chặt để bảo vệ sợi trước các tác động vật lý khi kéo cáp.
• Sợi bóc (ripcord) để bóc vỏ ngoài một cách dễ dàng.
• Lớp vỏ ngoài: Thường làm bằng nhựa PVC vì khả năng uốn dẻo linh hoạt, chậm cháy và dễ dàng khi bọc.
• Tiêu chuẩn áp dụng: TCN 68-160: 1996; TCVN 6745-3: 2000

Thông số kỹ thuật cáp quang 1Fo Viettel ( 1 core )

• Các ống đệm lỏng được bện SZ xung quanh phần tử chịu lực trung tâm, bảo vệ cáp chịu được những tác động khi lắp đặt và môi trườngCấu trúc Cáp quang 1 sợi (1 lõi, 1 core, 1 Fo)
• Sợi quang tiêu chuẩn  G652.D
• Phần tử chịu lực trung tâm phi kim loại (FRP)
• Sợi chống thấm quấn quanh FRP
• Băng chống thấm quấn quanh lõi cáp
• Lớp nhựa HDPE bảo vệ bên ngoài
• Chiều dài tối đa: 1.000m Sử dụng để thi công mạng ngoài trời với khoảng cách xa, dùng kèm với converter 1 sợi quang thì - - khoảng cách không là nỗi lo. với khả năng thi công lên tới khoảng cách là 20km, ổn định cao, suy hao thấp (gần như không suy hao). chịu được thời tiết (không giống mạng lan thường chỉ khoảng cách thường chỉ là 80m và rất nhanh hỏng), tuổi thọ lên tới hàng chục năm - thi công camera với khoảng cách xa

thi coong mạng

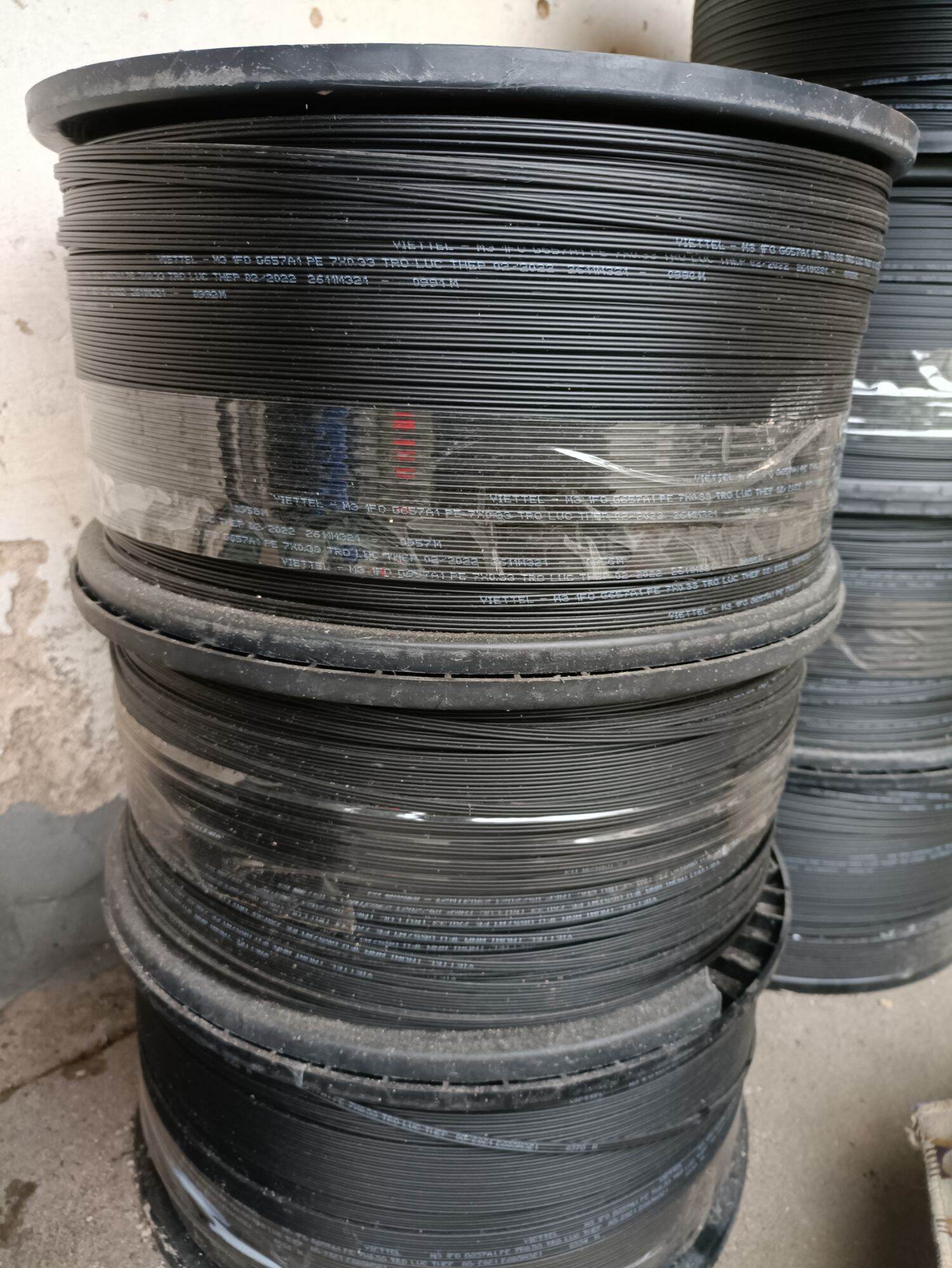

Dây quang thuê bao ngoài trời dài 1000m, 1 sợi SM, có dây treo gia cườngChiều dài (m) 1000mSử dụng cáp thuê bao FTTH 1FO 2x3mm, có dây treo gia cường 1mm.Trọng lượng: 20kg/1000mSử dụng để thi công mạng ngoài trời với khoảng cách xa, dùng kèm với converter 1 sợi quang thì -- khoảng cách không là nỗi lo. với khả năng thi công lên tới khoảng cách là 20km, ổn định cao, suy hao thấp (gần như không suy hao). chịu được thời tiết (không giống mạng lan thường chỉ khoảng cách thường chỉ là 80m và rất nhanh hỏng), tuổi thọ lên tới hàng chục năm- thi công camera với khoảng cách xa
