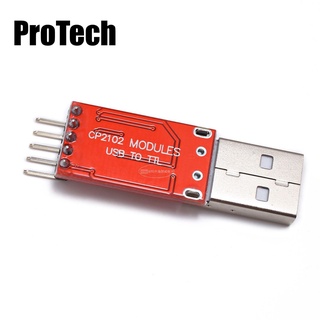

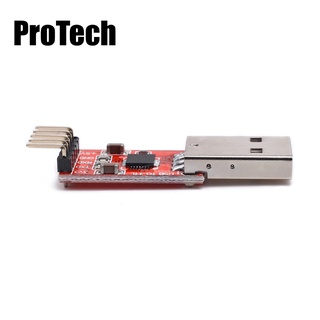

CP2102 Mạch chuyển đổi USB to TTL UART

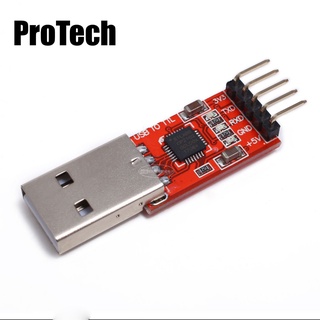

Thông tin: -Mạch chuyển USB UART CP2102 sử dụng chip CP2102 của hãng SILICON LABS được dùng để chuyển giao tiếp từ USB sang UART TTL và ngược lại. -CP2102 có kích thước nhỏ gọn và yêu cầu rất ít thành phần bên ngoài để hoạt động được ngay. CP2102 không sử dụng thạch anh ngoài như các chip PL2303 -Mạch chuyển USB UART CP2102 có thể nhận trên tất cả các hệ điều hành Windows, Mac, Linux, Android,... rất dễ sử dụng và giao tiếp. Dễ dàng kết nối để lập trình Arduino hoặc ESP-12 hoạt động ở mức 3.3V UART. LED nguồn sáng khi gắn vô máy tính và LED báo hiệu Tx / Rx, LED này sẽ sáng khi module nhận, gửi dữ liệu. Mô tả chân: -TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232 -RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232 -GND: chân mass hoặc nối đất. -5V: nguồn điện áp dương (tối đa 500mA). -DTR: Chân reset để nạp cho vi điều khiển -3.3V: nguồn điện áp dương 3.3V
