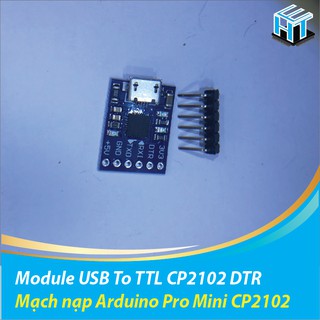

CP2102 Mạch Chuyển Đổi USB Sang UART TTL

TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232 RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232 GND: chân mass hoặc nối đất. 5V: nguồn điện áp dương (tối đa 500mA). DTR: Chân reset để nạp cho vi điều khiển 3.3V: nguồn điện áp dương 3.3V CP2102 Mạch Chuyển Đổi MicroUSB To UART TTL Mô tả sản phẩm Module chuyển đổi USB sang UART TTL CP2102 Micro: sử dụng chip CP2102 được dùng để chuyển giao tiếp từ USB sang UART TTL và ngược lại. Module chuyển đổi USB sang UART TTL CP2102 Micro có thể nhận trên tất cả các hệ điều hành,… rất dễ sử dụng và giao tiếp. Hỗ trợ các tốc độ truyền như: 300, 600, 1200, 1800, 2400, 4000, 4800, 7200, 9600 , 14400, 16000, 19200, 28800, 38400, 51200, 56000, 57600, 64000, 76800, 115200 , 128.000, 153.600, 230.400 , 250.000, 256.000, 460.800, 500.000, 576.000, 921.600 và các loại tốc độ khác. Trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp (tương thích với Arduino Promini). LED nguồn sáng khi gắn vô máy tính và LED báo hiệu Tx / Rx, LED này sẽ sáng khi module nhận, gửi dữ liệu. THÔNG SỐ KỸ THUẬT TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232 RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232 GND: chân mass hoặc nối đất. 5V: nguồn điện áp dương (tối đa 500mA). DTR: Chân reset để nạp cho vi điều khiển 3.3V: nguồn điện áp dương 3.3V Đặc tính sản phẩm CP2102 Mạch Chuyển Đổi MicroUSB To UART TTL Thương hiệu No Brand SKU 278088546_VNAMZ-431950924 Loại bảo hành No Warranty Dòng sản phẩm MicroUSB To UART TTL Ghi chú đặt hàng THÔNG TIN CẢNH BÁO Sản phẩm yêu cầu người sử dụng có chuyên môn/hiểu biết nhất định về điện, điện tử. Để xa tầm tay của trẻ em. Cấp điện đúng với hướng dẫn, chỉ dẫn để đảm bảo an toàn. Liên hệ nhà bán hàng để được chỉ dẫn trong các trường hợp cụ thể HƯỚNG DẪN SỬ DỤNG Đọc kỹ Hướng dẫn sử dụng kèm theo (nếu có) Liên hệ Nhà bán hàng để được hướng dẫn cụ thể nếu quý khách không rõ cách sử dụng HƯỚNG DẪN BẢO QUẢN Đọc kỹ hướng dẫn bảo quản kèm theo (nếu có) Bảo quản nơi khô ráo, thoáng mát Ngắt hết nguồn điện (kể cả nguồn Pin) khi không sử dụng trong thời gian dài THÔNG TIN LIÊN HỆ VỀ SẢN PHẨM ĐIỆN TỬ HTE HCM - HTE LINH KIỆN ĐIỆN TỬ PRO Website: p.HCM #dientuhte #dientuhtehcm #htelinhkiendientu #linhkiendientu
