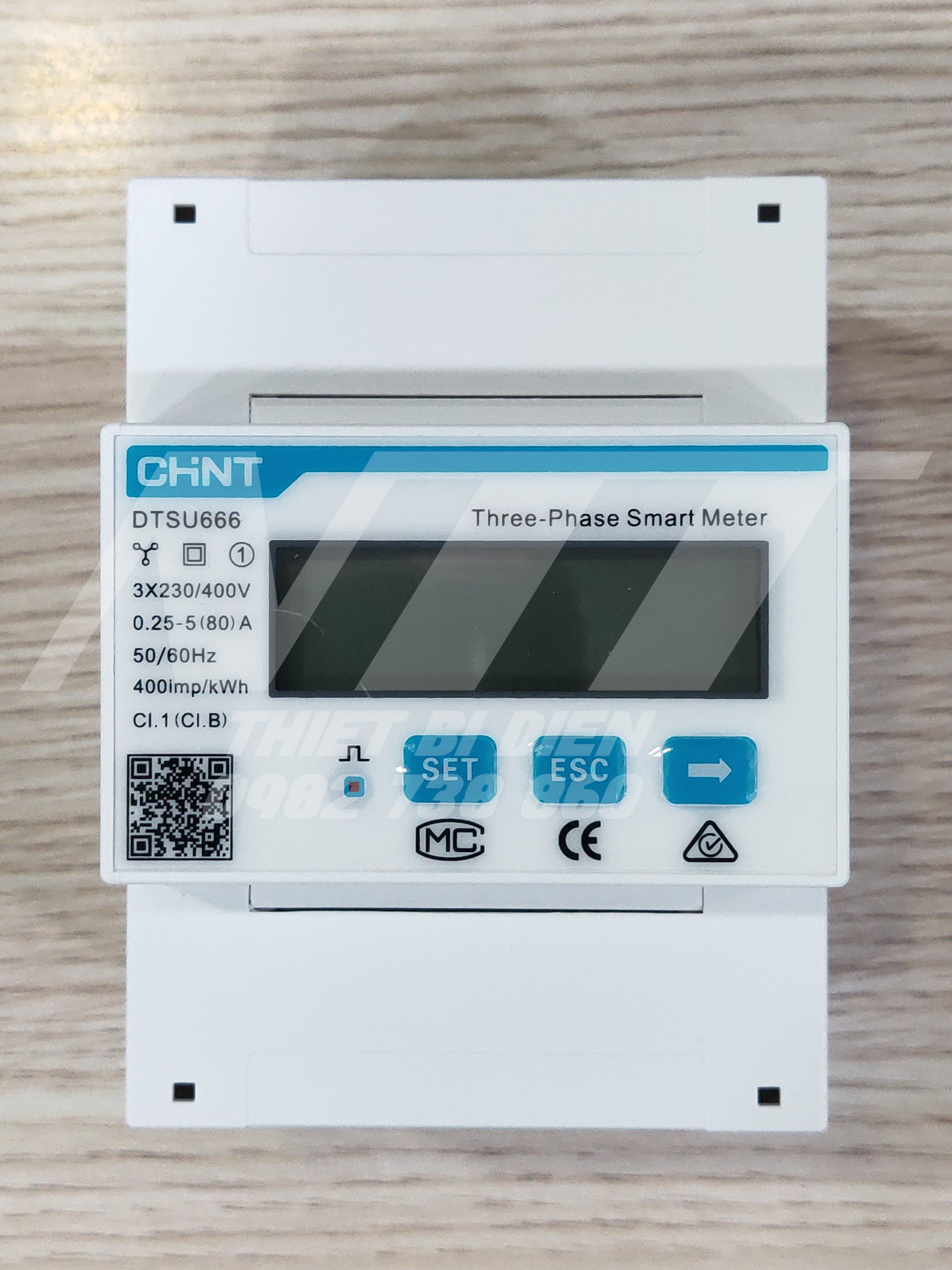

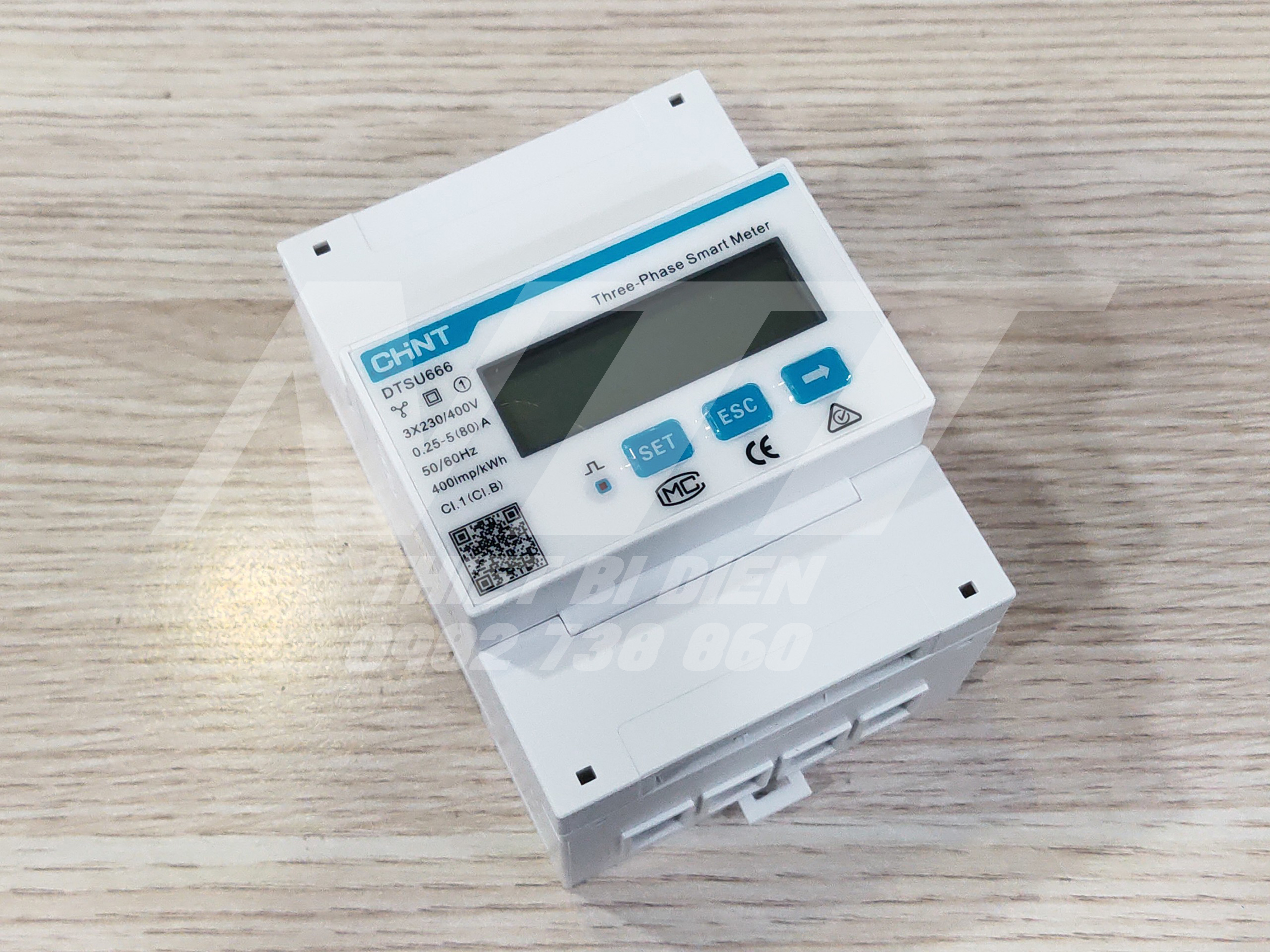

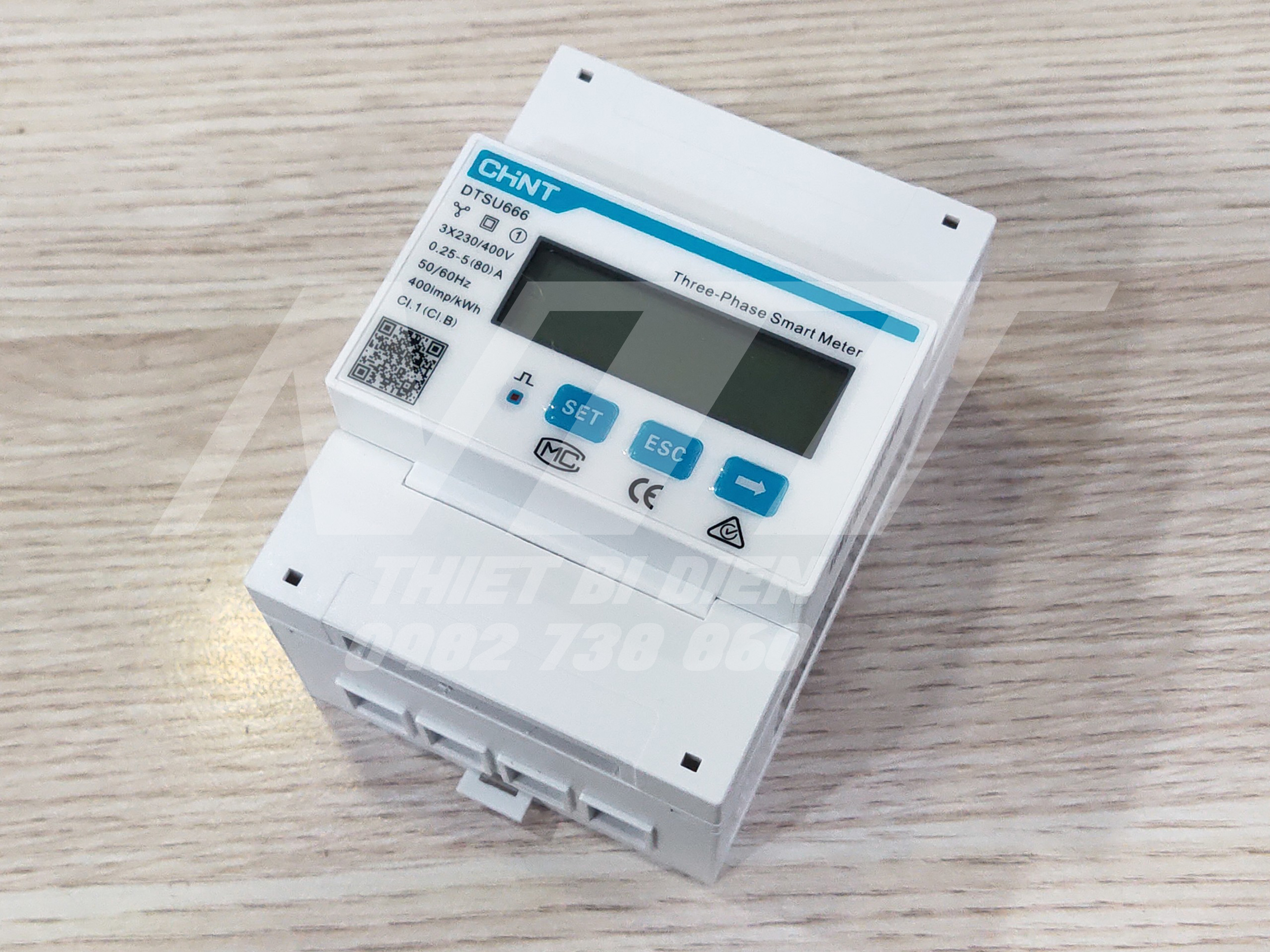

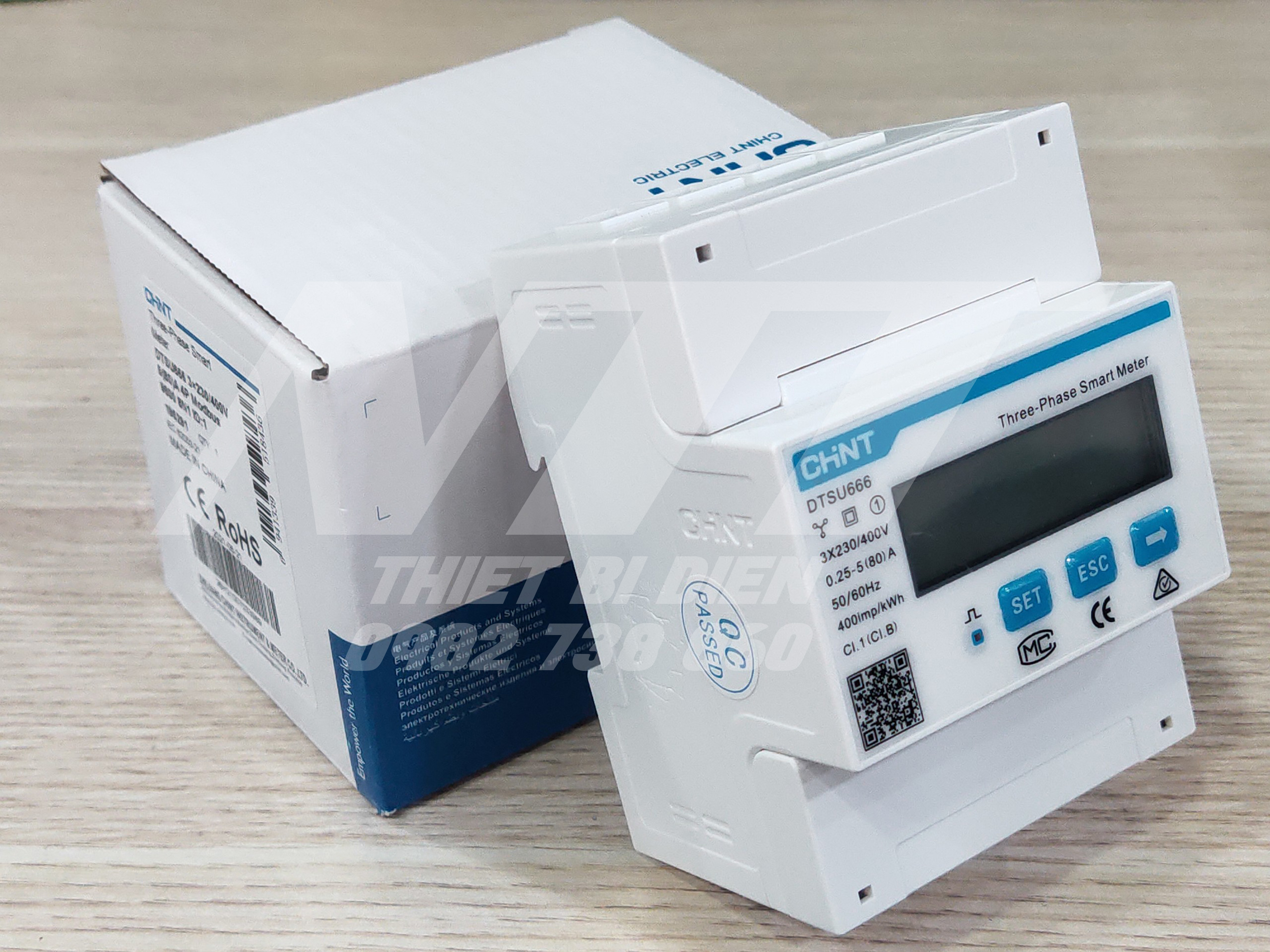

Công tơ điện thông minh 3 pha DTSU666 Chint

Công tơ điện thông minh 3 pha DTSU666 Chint

- Mã đầy đủ: DTSU666 3×230/400V 5(80)A

- Điện áp định mức (Un): 3×230/400V;

- Điện áp hoạt động: 0.85Un ~ 1.15Un;

- Công suất tiêu thụ: <1W, 6VA;

- Cấp chính xác: Class 1.0 for active;

- Phù hợp tiêu chuẩn: IEC62052-11, IEC62053-21;

- Cổng giao tiếp: RS-485, Protocol, Modbus and DL/T;

Công tơ điện thông minh 3 pha CHINT DTSU666 (din-rail) được thiết kế dựa trên nhu cầu giám sát năng lượng và đo lường năng lượng cho hệ thống điện, ngành truyền thông, ngành xây dựng, v.v. . là một thiết bị thông minh thế hệ mới kết hợp chức năng đo lường và giao tiếp, chủ yếu được ứng dụng vào đo lường và hiển thị các thông số điện trong mạch điện bao gồm ba điện áp, ba dòng điện, công suất hoạt động, công suất phản kháng, tần số, năng lượng tích cực và tiêu cực, bốn+ năng lượng góc phần tư, v.v.

Thông qua thiết kế mô-đun và lắp đường ray DIN35mm tiêu chuẩn, Công tơ điện thông minh 3 pha CHINT DTSU666 được đặc trưng với khối lượng nhỏ, dễ dàng lắp đặt và kết nối mạng dễ dàng, được áp dụng rộng rãi vào việc giám sát và đánh giá năng lượng nội bộ cho các doanh nghiệp công nghiệp và khai thác mỏ, khách sạn, trường học, các tòa nhà công cộng lớn .

*Tính năng sản phẩm:

1) Đặc trưng với công suất hoạt động thuận và nghịch, công suất phản kháng kết hợp công suất hoạt động kết hợp, chức năng đo và lưu trữ công suất phản kháng bốn góc phần tư với ký tự chế độ kết hợp có thể được thiết lập.

2) Giao diện truyền thông RS485, dễ dàng trao đổi dữ liệu với bên ngoài;

3) Áp dụng thiết kế mô-đun và lắp thanh ray DIN35mm tiêu chuẩn, nó được đặc trưng với khối lượng nhỏ, dễ dàng lắp đặt và kết nối mạng dễ dàng.

*Thông số kỹ thuật:

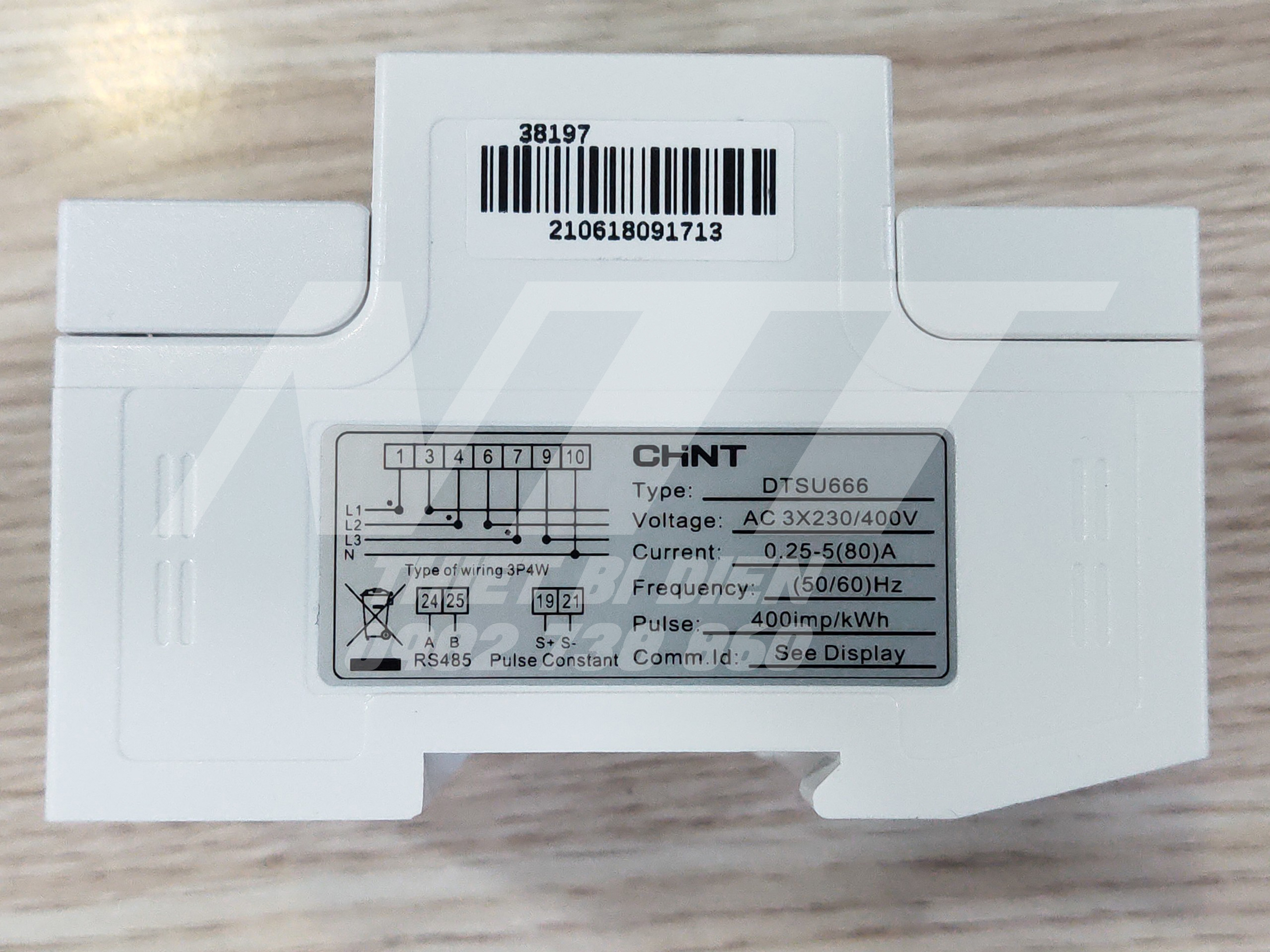

- Loại kết nối: 3 pha 4 dây

- Độ chính xác: Class 1.0 cho hoạt động, Class 2.0 cho phản ứng.

- Điện áp:

+ Điện áp định mức: (Un): 3×230/400V

+ Phạm vi hoạt động: 0,85Un ~ 1,15Un

+ Công suất tiêu thụ: ≤ 1W, 6VA

- Dòng điện: Tối đa 80A (đấu trực tiếp)

- Tần số (Hz): 50Hz hoặc 60Hz

- Màn hình LCD hiển thị:

+ 7 ký tự

+ kích thước ký tự: 5.3mm x 2.8mm

- Giá trị đo:

+ Tổng kWh, kvarh

+ kW, kvar tức thời,

+ rms, Vrms, tần số, hệ số công suất tức thời

- Cổng giao tiếp (tùy chọn)

+ RS485

+ Modbus-RTU

- Kích thước: 100mm × 65mm × 72mm

- Môi trường làm việc:

+ Phạm vi nhiệt độ làm việc: -10 ° C đến + 45 ° C

+ Phạm vi nhiệt độ giới hạn: -25 ° C đến + 75 ° C

+ Độ ẩm tương đối (Trung bình hàng năm): ≤ 75%
