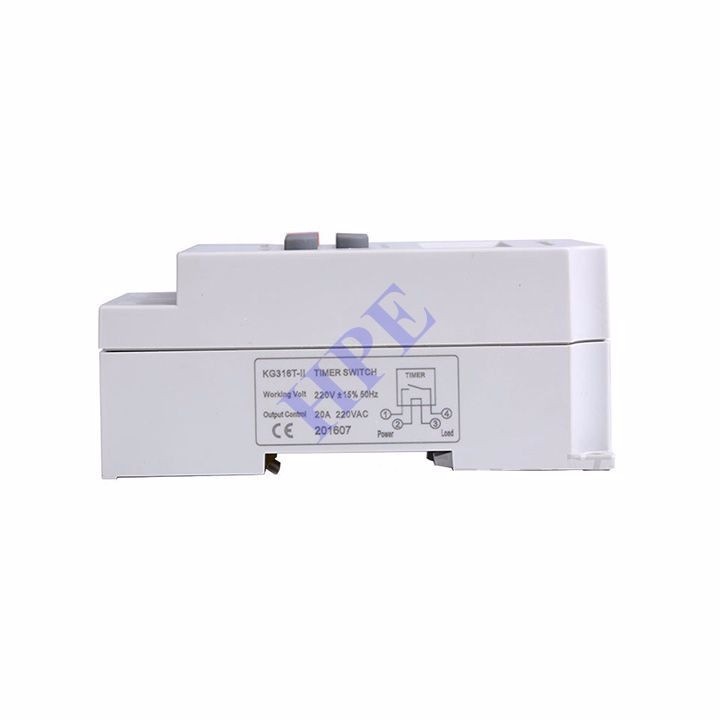

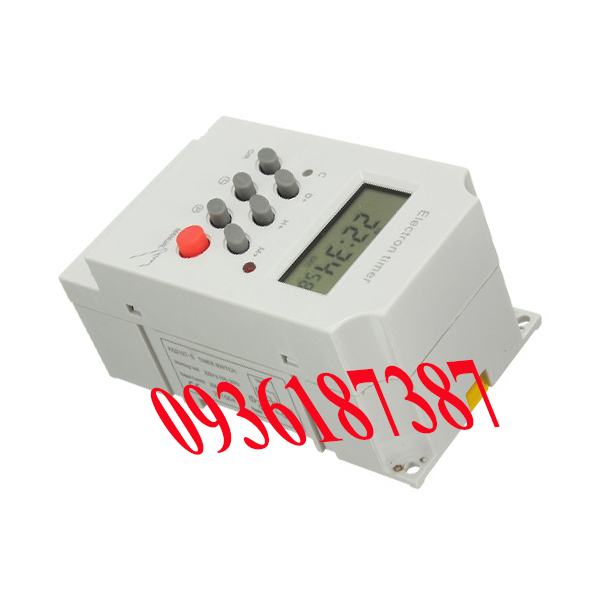

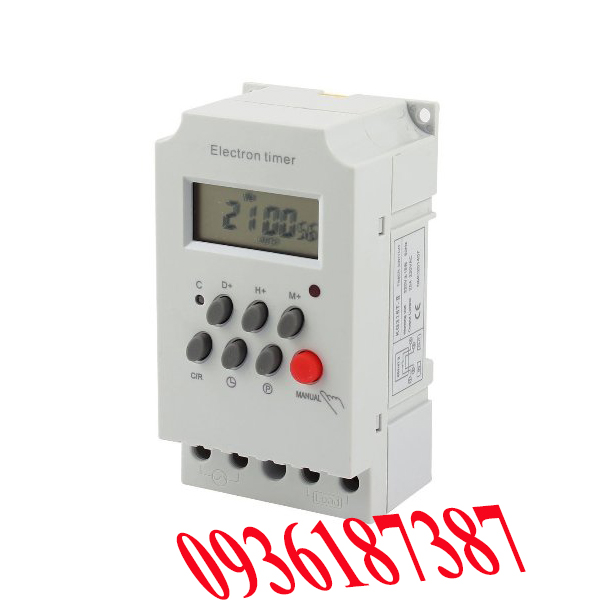

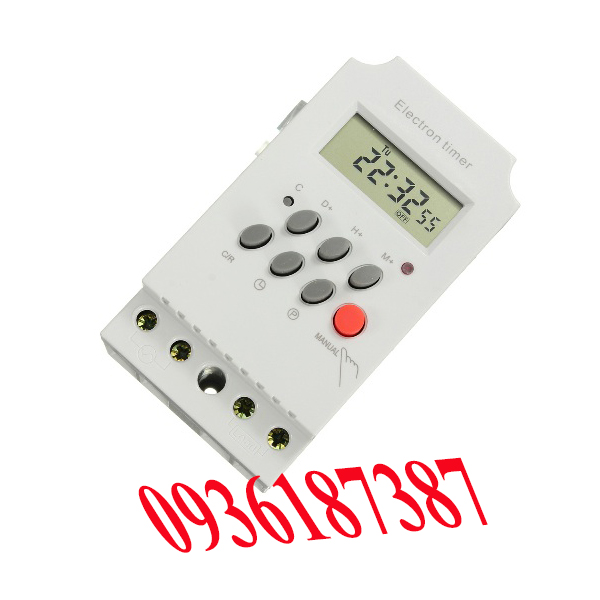

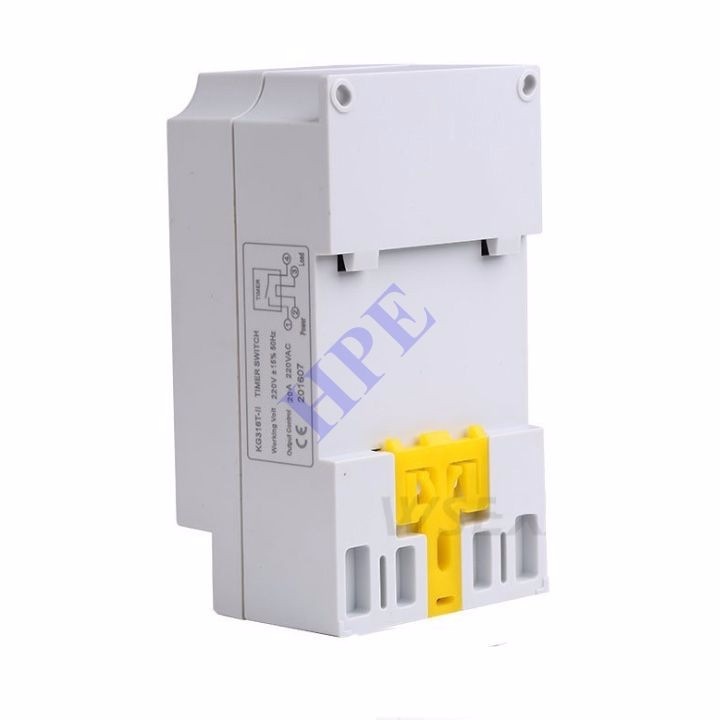

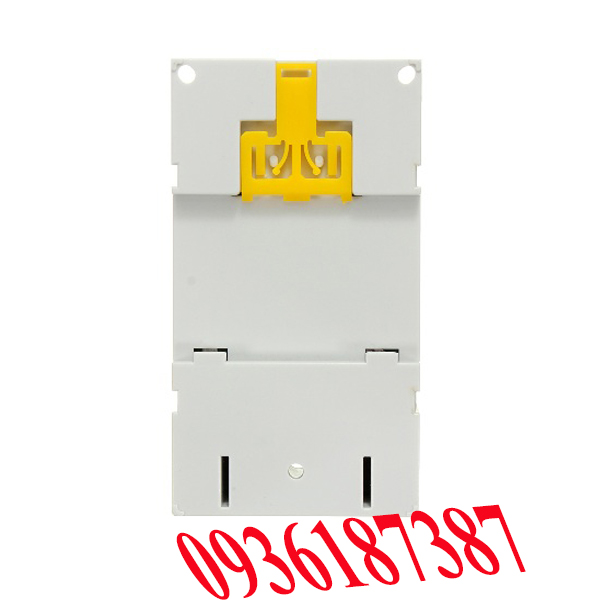

Công tắc hẹn giờ KG316T-II

Bộ hẹn giờ KG316T-II chất lượng cao cấp, nhỏ gọn, chuẩn công nghiệp: tắt/mở thiết bị tự động

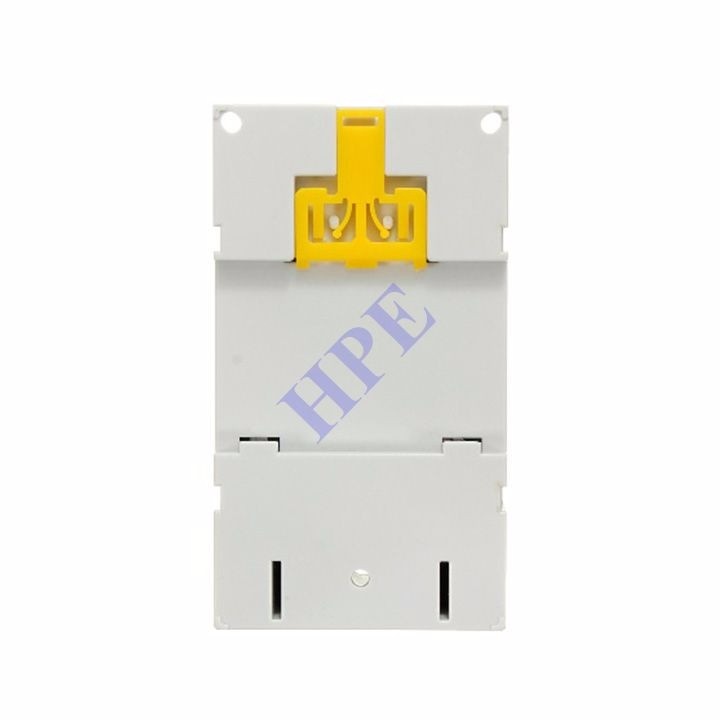

KG316T-II là timer cao cấp trong dòng timer KG316T với các ưu điểm: kháng nhiễu tốt trong môi trường công nghiệp, có thêm ngàm bắt vào ray tủ điện, nhỏ gọn, nhiều bộ nhớ, vị trí bắt vít dây điện theo chiều hướng xuống, độ bền cao, tiếp điểm các nút nhấn bằng màng than (tránh hiện tượng rỉ sét của nút nhấn dùng tiếp điểm kim loại trong mô trường độ ẩm cao như Việt Nam). Linh kiện trong máy dùng loại chất lượng tốt giúp timer này có độ bền cao.

ĐẶC TÍNH KỸ THUẬT:

• Công suất tải tức thời tối đa: 25A, 220VAC
• Công suất tải liên tục tối đa: 5A, 220VAC (1000W)
• Nguồn điện tiêu chuẩn hoạt động: 220VAC-50Hz
• Dãy điện áp làm việc: Từ 180VAC...240VAC
• Công suất tiêu thụ: Nhỏ hơn 1W
• Có 16 bộ nhớ cài đặt ON và 16 bộ nhớ cài đặt OFF trong ngày
• Tích hợp trong máy pin Lithium 3V (giống trong CPU máy tính) dung lượng lớn giúp không mất dữ liệu, thời gian khi cúp điện 5-10 năm
• Khoảng cách thời gian cài đặt tắt/mở tối thiểu 1 Phút
• Khoảng cách thời gian cài đặt tắt/mở tối đa 168h (1 tuần lễ)
• Chức năng tự động khóa bàn phím khi quá 35 giây không có tác động (tránh sai lệch cài đặt máy khi bị nguời khác nghịch phá)
• Có thể chọn lịch làm việc cho timer trong cả tuần hoặc từng ngày riêng lẻ trong tuần.
• Sai số thời gian của đồng hồ chuẩn trên máy: không quá 0.5s/ngày
• Nhiệt độ làm việc: -25 độ C...+60 độ C
• Độ ẩm môi trường làm việc < 95%
• Kích Thước: 98 × 55 × 40mm

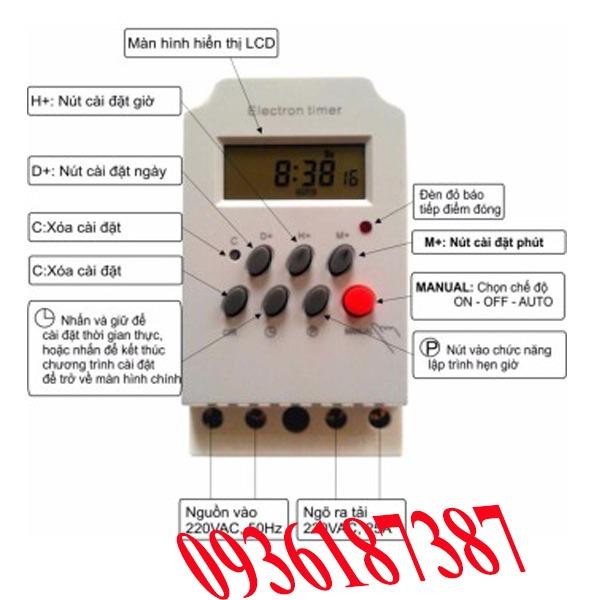

Cách cài đặt thông số trên máy:

Máy có chức năng tự động khóa bàn phím nếu sau khoảng 35 giây không có bất kỳ nút nào trên bàn phím đươc nhấn (sẽ xuất hiện bên trái màn hình ký hiệu CHÌA KHÓA- giống số 6 bị lật ngược) để tránh bị người khác tò mò nhấn bàn phím làm sai lệch thông số đã được cài đặt. Để mở khóa bàn phím (hoặc muốn chủ động khóa bàn phím) ta nhấn nút C/R nhấp nhả vài lần theo nhịp điệu của kí hiệu ":" của giây trên màn hình.

Để hướng dẫn sử dụng theo cách dễ hiểu xin được trình bày qua 2 ví dụ sau:

VD1: Chọt nhẹ đầu cây tăm vào nút C nằm chìm trên bàn phím để Reset thông số máy như khi xuất xường và trả thời gian hiện tại về giá trị 0h00. Ta sẽ thực hiện các thao tác sau đây để cài vào bộ nhớ số 1 các thông số để bật thiết bị vào lúc 0h01 và tắt thiết bị vào lúc 0h02 vào tất cả các ngày trong tuần => Ví dụ này nhằm mục đích giúp người sử dụng chỉ mất 2 phút để hiểu cách thức hoạt động của Timer này

1. Nhấn nút P để xuất hiện kí hiệu "1-ON" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số 1.
2. Nhấn nút H+ để chỉnh giờ đến giá trị 0h.
3. Nhấn nút M+ để chỉnh phút đến giá trị 01 phút.
4. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu: MO-TU_WE_TH_FR_SA_SU
5. Nhấn nút P để xuất hiện kí hiệu "1-OFF" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm tắt thiết bị cho bộ nhớ số 1.
6. Nhấn nút H+ để chỉnh giờ đến giá trị 0h.
7. Nhấn nút M+ để chỉnh phút đến giá trị 02 phút.
8. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu: MO-TU_WE_TH_FR_SA_SU
9. Nhấn nút Biểu Tượng Đồng Hồ để chuyển ra màn hình giờ hiện tại.
10. Nhấn nút MANUAL để màn hình hiệnkí tự "AUTO" để bắt đầu quá trình tắt mở thiết bị theo thời gian đã cài đặt một cách tự động.

VD2: Sau khi hiểu cách thức hoạt động của timer (với Ví Dụ 1) ta sẽ làm các bước sau để chính thức sử dụng timer.

* Cái đặt thời gian chuẩn: Ta cần cài thời gian hiện tại vào máy để làm thời gian chuẩn cho máy hoạt động.

Tại màn hình chính thể hiện giờ hiện tại ta thực hiện thao tác sau:

• Nhấn nhả nút H+ để thay đổi đến giờ hiện tại.
• Nhấn nhả nút M+ để thay đổi đến phút hiện tại.
• Nhấn nhả nút D+ để thay đổi đến ngày (Thứ trong tuần) hiện tại.

Ví dụ này sẽ hướng dẫn cách cài Timer để giả sử ta muốn bật thiết bị vào lúc 8h30 sáng và tắt thiết bị vào lúc 13h10 trưa của các ngày thứ BA (TUESDAY), thứ Năm (THURSDAY),và thứ Bảy (SATUSDAY) vào ô nhớ số 1.

1. Nhấn nút P để xuất hiện kí hiệu "1-ON" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số 1.
2. Nhấn nút H+ để chỉnh giờ đến giá trị 8h.
3. Nhấn nút M+ để chỉnh phút đến giá trị 30 phút.
4. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:TU_TH_SA
5. Nhấn nút P để xuất hiện kí hiệu "1-OFF" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm tắt thiết bị cho bộ nhớ số 1.
6. Nhấn nút H+ để chỉnh giờ đến giá trị 13h.
7. Nhấn nút M+ để chỉnh phút đến giá trị 10 phút.
8. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:TU_TH_SA
9. Nhấn nút Biểu Tượng Đồng Hồ để chuyển ra màn hình giờ hiện tại.
10. Nhấn nút MANUAL để màn hình hiệnkí tự "AUTO" để bắt đầu quá trình tắt mở thiết bị theo thời gian đã cài đặt một cách tự động.

Với cách cài đặt tương tự như vậy ta có thể cài cho các bộ nhớ khác với các thời điểm tắt mở khác nhau

Ngoài ra khi đã vào trạng thái cài đặt tắt/mở thiết bị ta có thể nhấn nút C/R (Clear/Reset) để màn hình xuất hiện kí hiệu "--:--" để hủy thời gian/tắt mở thiết bị tại vị trí bộ nhớ đó hoặc nhấn nút này thêm 1 lần nữa để lấy lại thời gian cài đặt.

Bật/tắt thiết bị bằng tay:

Nhấn nút MANUAL để màn hình hiệnkí tự "OFF" => cưỡng bức tắt thiết bị và tắt chế độ tự động. Hoặc nhấn nút MANUAL để màn hình hiệnkí tự "ON" => cưỡng bức bật thiết bị và tắt chế độ tự động

LƯU Ý:

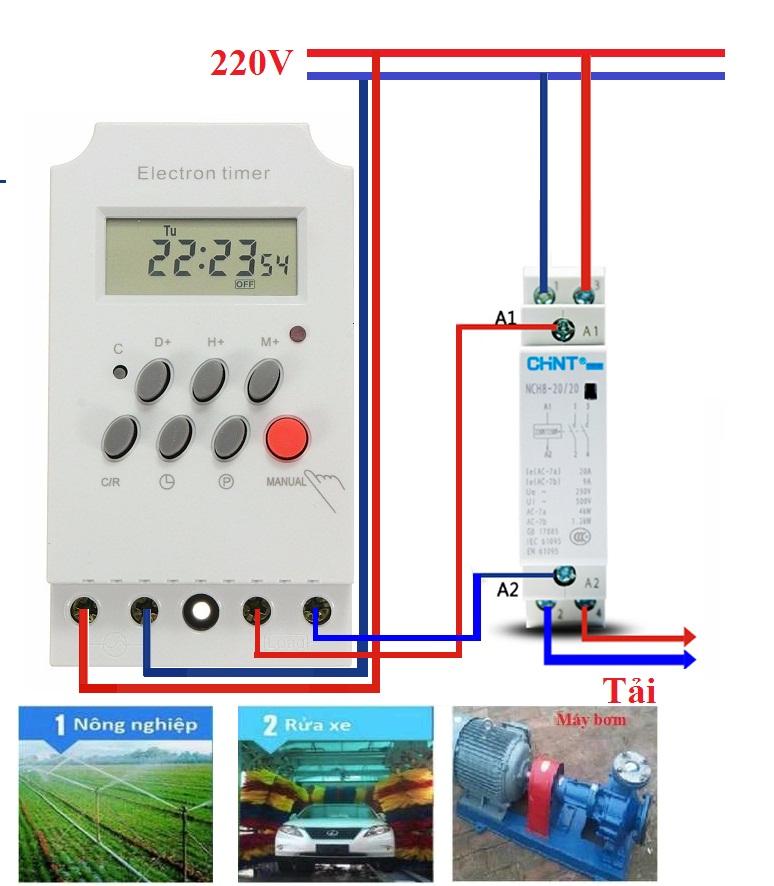

Để điều khiển thiết bị công suất lớn xấp sỉ 1Kw (1000w) trở lên thì ta cần điều khiển bật/tắt thiết bị này thông qua trung gian bộ khởi động từ.

Bộ khởi động từ (hay còn gọi là công tắc tơ) có công dụng như 1 rờ le đệm công suất lớn cho thiết bị điều khiển đóng/ngắt (ở đây là bộ Timer), nó có cấu tạo và hình dáng gần giống như CB điện đóng/ngắt bằng tay thông thường nhưng có thêm 1 ngõ vào cấp điện cho nam châm điện hút các cặp tiếp điểm của công tắc với nhau thay vì gạt bằng tay như ở CB thông thường. Điện từ ngõ ra của timer sẽ đóng ngắt cho nam châm điện giúp đóng/ngắt các tiếp điểm => giúp bật/tắt các thiết bị công suất lớn bằng các tiếp điểm chịu công suất lớn này. Cái này có bán tại tất cả các tiệm điện lớn và các cửa hàng bán motor, máy bơm công suất lớn. Nó có thông số dòng Ampe y như CB điện thông thường.
