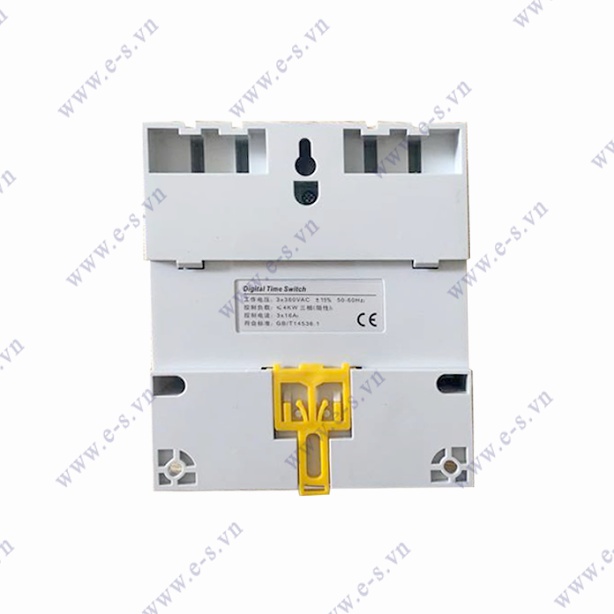

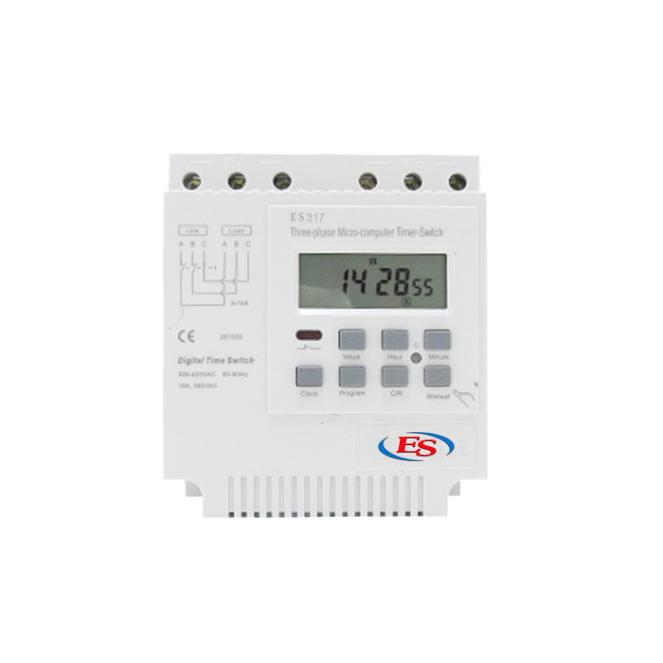

Công tắc hẹn giờ 3 pha ES-317

Công tắc hẹn giờ 3 phase

Điện áp làm việc: ba pha 380V AC
Công suất: 16A
Thời gian hẹn giờ: 1 phút ~ 168 giờ
Pin dự phòng: 1.2VDC / 80MA
Công suất tiêu thụ: 2VA
Màn hình: LCD Lỗi định thời: <1 giây
Số chu kỳ/ngày: 17chu kỳ
Nhiệt độ làm việc: -25 ℃ ~ 60 ℃
Độ ẩm môi trường: 45 ~ 85% RH
Tần suất sử dụng:> 3.000.000h
Chất liệu (ngoài): Nhựa

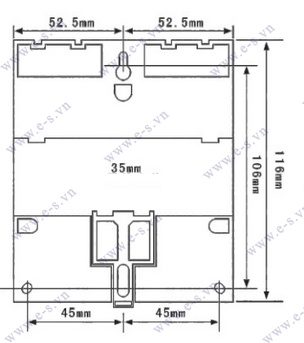

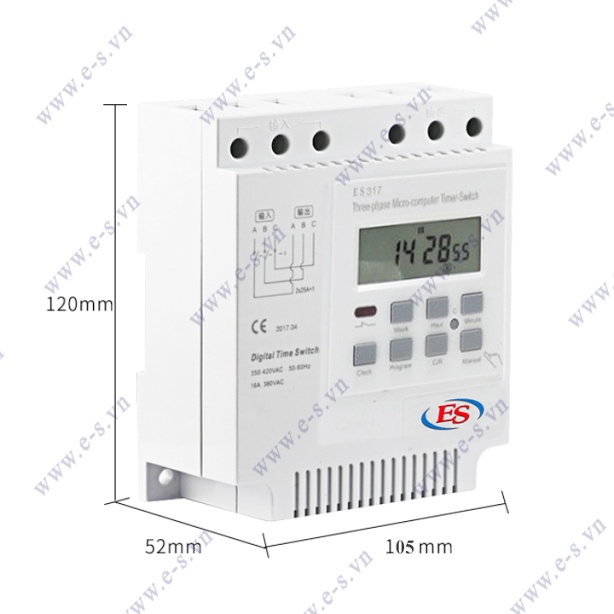

Kích thước (mm): 120 x 105 x 52mm
Lắp đặt: din rail hoặc loại thiết bị (M3 screws 3pcs)

Biểu đồ hẹn giờ các ngày trong tuần

1.	MO	TU	WE	TH	FR	SA	SU
2.	MO	TU	WE	TH	FR	SA
3.	MO	TU	WE	TH	FR
4.						SA	SU
5.	MO		WE		FR
6.		TU		TH		SA
7.	MO	TU	WE
8.				TH	FR	SA
9.	MO
10.		TU
11.			WE
12.				TH
13.					FR
14.						SA
15.							SU

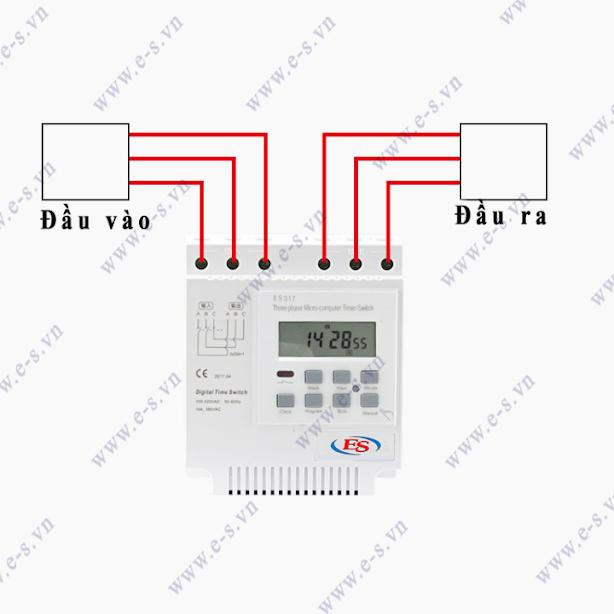

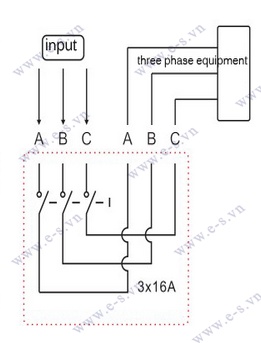

Sơ đổ lắp đặt công tắc hẹn giờ3phase

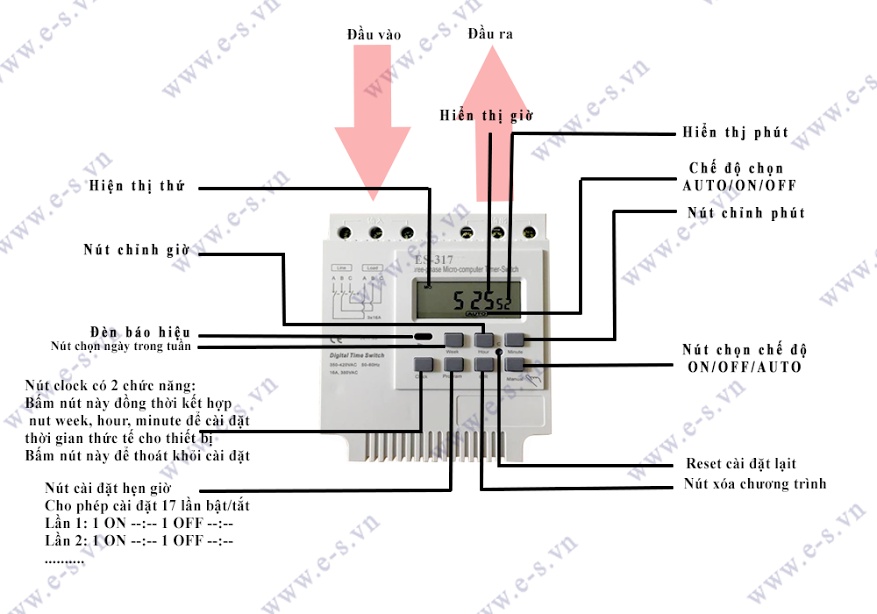

Hướng dẫn cách cài đặt Timer hẹn giờ 3 phase:

Bước 1: Cài đặt thời gian thực cho thiết bị timer hẹn giờ nhấn nút C: để reset toàn bộ, một tay bấm giữ nút (đồng hồ), tay còn lại bấm các nút sau: D + (Chọn thứ trong tuần theo ký hiệu) Tiếng Anh (Mon =T hai, Tue = T ba, Wed = T tư, Thu = T năm, Fri = T sáu, Sat = T bảy, Sun = CN) H+: Chọn giờ hiện tại M+: Chọn phút hiện tại
Bước 2: Lập trình thời gian cần tắt/ mở thiết bị.
+ Chọn thời gian cần mở thiết bị: Bấm nút P: màn hình hiện ra 1 ON lúc này tiếp tục bấm các nút chọn ngày (D+), giờ (H+), phút (M+), Bấm liên tục cho đến khi đúng ngày, giờ, phút mình cần mở thiết bị, kết thúc bấm tiếp biểu tượng hình đồng hồ.
+ Chọn thời gian cần tắt thiết bị: Sau khi cài đặt xong thời gian mở thiết bị và bấm tiếp nút P thì màn hình tiếp tục hiện lên 1 OFF, Tiếp theo là bấm các nút chọn ngày (D+), giờ (H+) phút (M+), bấm liên tục tương tự như trên và kết thúc bằng nút P (nếu muốn lập trình lần 2…thì tiếp tục làm tương tự như vậy. Phím Manual màu đỏ: sử dụng phím này để chuyển sang chế độ ON / AUTO/ OFF.

Ứng dụng:

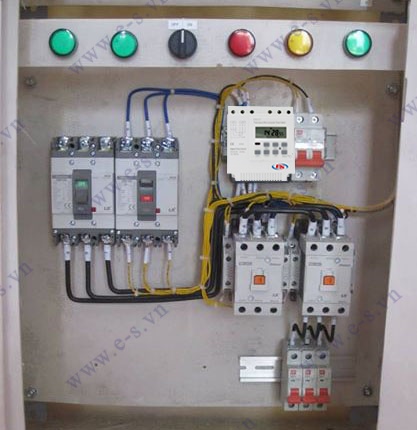

- Dùng để hẹn giờ các thiết bị 3phase, như động cơ, hệ thống điện, nhà xưởng…
