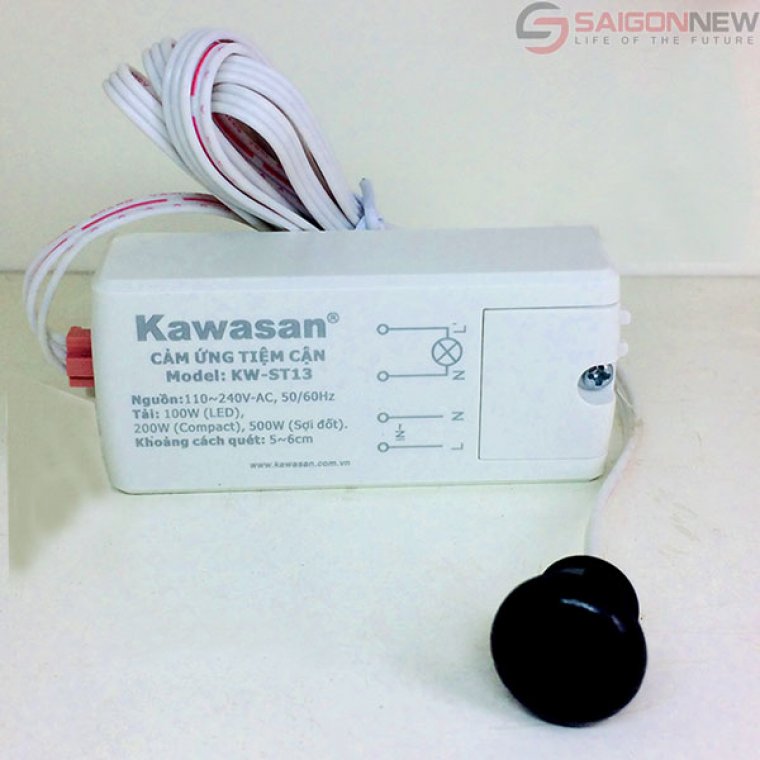

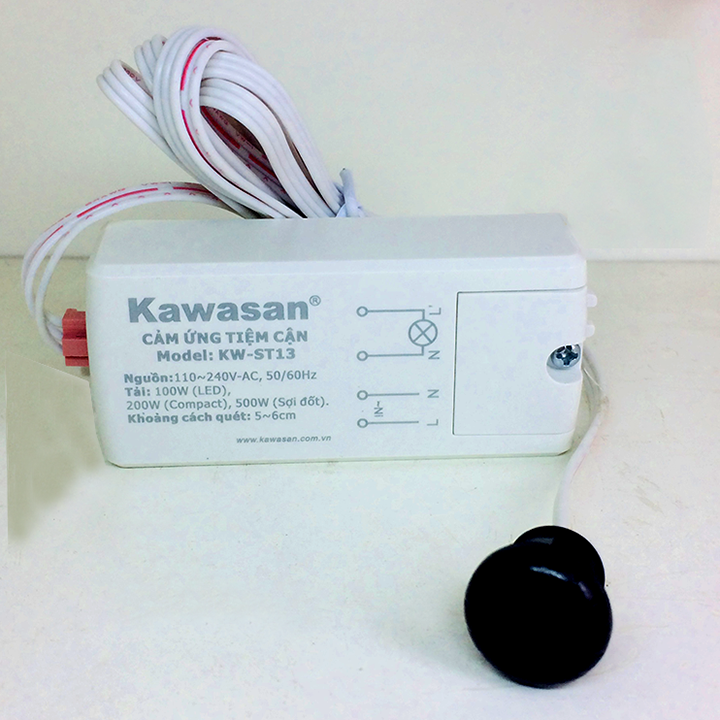

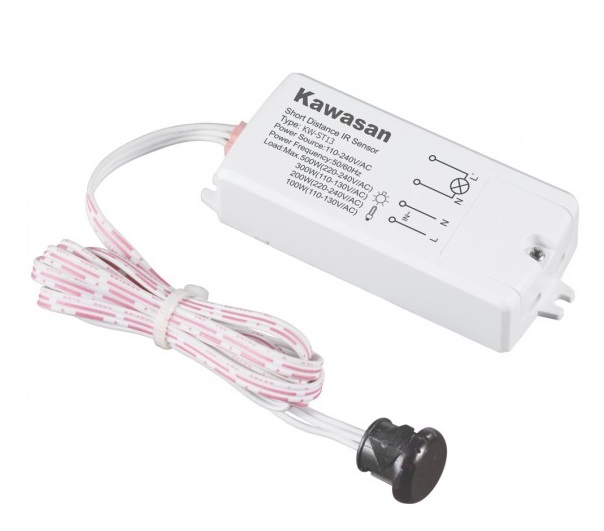

Công tắc cảm ứng tiệm cận Kawasan ST13

MÔ TẢ

1-GIỚI THIỆU:

• Đây là thiết bị cảm biến hồng ngoại khoảng cách gần ,dựa vào nguyên lý phát-thu tia hồng ngoại tầm ngắn với khoảng cách dưới 5 cm . Khi mở cửa tủ quần áo ,tủ bếp ..thì mắt thu hồng ngoại không nhận được tia hồng ngoại phát thì sẽ tự động bật công tắc đèn và tự động tắt công tắc đèn sau khi cửa được đóng lại.

2-ỨNG DỤNG:

• Ứng dụng cơ bản nhất của cảm ứng hồng ngoại tiệm cận là dùng để tắt mở đèn cho tủ quần áo ,tủ bếp ,hệ thống giám sát ra vào ,chống trộm khi cửa mở ...

3-LỢI ÍCH:

• An toàn cho sức khỏe của người sử dụng vì không phải thường xuyên chạm vào công tắc điện khi tay dính nước
• Tiết kiệm điện năng vì khi tránh được trường hợp quên tắt điện
• Với thiết kế nhỏ gọn nên lắp đặt mang tính thẩm mỹ cao

THÔNG SỐ KỸ THUẬT

4-THÔNG SỐ KỸ THUẬT:

• Điện áp hoạt động: 110-240VAC/50-60Hz
• Tầm xa phát tia < 5 cm
• Nhiệt độ hoạt động : 10+40°C
• Kích thước sensor tiệm cận:Ø13mm
• Công suất tiêu thụ không tải: <0.5W
• Công suất ra tải : 500W(đèn sợi đốt ),200W(đèn compact/Led )

HƯỚNG DẪN SỬ DỤNG

5-CÁCH LẮP ĐẶT VÀ ĐẤU DÂY:

CHÚ Ý:

• Tắt nguồn điện trước khi đấu nối thiết bị
• Kết nối dây nguồn và tải cho cảm ứng như sơ đồ trên ( Teminalvàđấu vào nguồn điện 220v ,ra đèn)

6-MỘT SỐ VẤN ĐỀ THƯỜNG XẨY RA VÀ CÁCH KHẮC PHỤC:

• Tải không làm việc (bóng đèn không sáng):

a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.

b. Kiểm tra lại xem bóng đèn cò vấn đề gì không?.

c. Kiểm tra khoảng cách giữa sensor với bề mặt phản xạ lớn hơn 5cm
