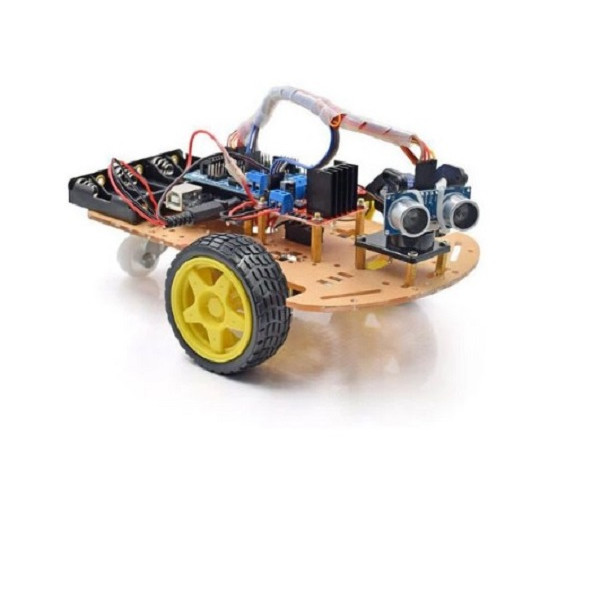

Combo xe 3 bánh tránh vật cản Arduino

Combo xe tránh vật cản 3 bánhtự động tránh vật khi bị cản trở

Danh sách sản phẩm sử dụng trong combo

• Khung xe robot 3 bánh
• Arduino UNO R3 SMD chip dán (kèm cáp)
• Mạch Điều Khiển Động Cơ DC L298N
• Cảm Biến Siêu Âm HC-SR04
• Đế module cảm biến siêu âm HC-SR04
• Động cơ servo SG90 180 độ
• Hộp Pin 18650 2 cell có nắp và công tắc
• Pin cell 18650 2000mAh x2
• Jack DC đực có dây
• Dây Cắm Test Board Đực Đực 30cm ( 10 sợi )
• Dây Cắm Test Board Đực Cái 30cm ( 20 sợi )

Thông số kỹ thuật của Combo tự làm xe 3 bánh tránh vật cản Arduino

• Dòng tiêu thụ trung bình: 0.5A
• Dòng chờ: 0.06A
• Số giờ hoạt động: liên tục 3h trong điều kiện pin được sạc đầy
• Trọng lượng: 500g

Lưu ý: combo này là tự ráp, quý khách chỉ cần đấu nối và nạp code theo đúng sơ đồ là chạy, quý khách có thể chỉnh sửa lại code để tối ưu hơn

Sơ đồ đấu nối của Combo tự làm xe 3 bánh tránh vật cản Arduino

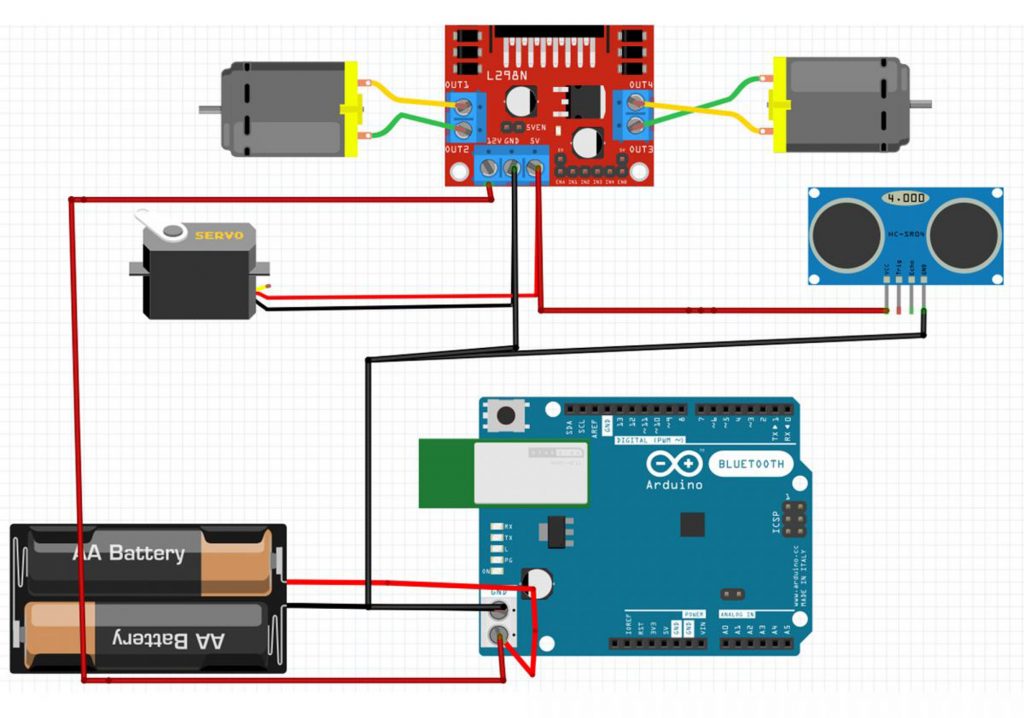

• Cấp nguồn

Arduino + L298N sẽ lấy nguồn từ bộ 2 pin 18650

Servo + SR04 sẽ lấy nguồn từ L298N

2 động cơ sẽ lấy nguồn từ L298N

Sơ đồ đấu nối của Combo tự làm xe 3 bánh tránh vật cản Arduino

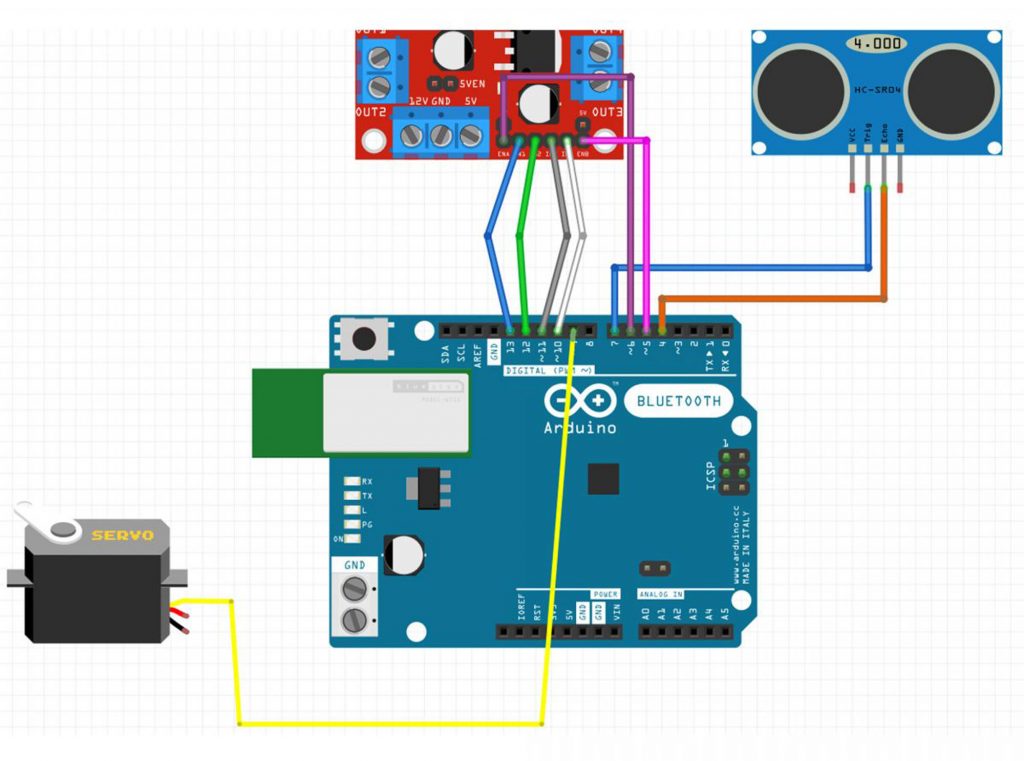

• Đấu dây tín hiệu

Chân trig của SR-04 = 7Chân echo của SR-04 = 4

Chân IN1 Module L298 = 13 // để điều chỉnh hướngChân IN2 Module L298 = 12Chân IN3 Module L298 = 11Chân IN4 Module L298 = 10

Chân ENA Module L298 = 6 // để điều chỉnh tốc độChân ENB Module L298 = 5

Sơ đồ đấu nối của Combo tự làm xe 3 bánh tránh vật cản Arduino

Code mẫu

#include//Servo motor library. This is standard library#include//Ultrasonic sensor function library. You must install this library//our L298N control pinsconst int LeftMotorForward = 13; // banh ben trai tienconst int LeftMotorBackward = 12; // banh ben trai luiconst int RightMotorForward = 11; // banh ben phai tienconst int RightMotorBackward = 10; // banh ben phai luiconst int ena = 6; const int enb = 5;//sensor pins SR04#define trig_pin 7 #define echo_pin 4#define maximum_distance 200boolean goesForward = false;int distance = 100;NewPing sonar(trig_pin, echo_pin, maximum_distance); //sensor functionServo servo_motor; //our servo namevoid setup(){Serial.begin(9600);pinMode(RightMotorForward, OUTPUT);pinMode(LeftMotorForward, OUTPUT);pinMode(LeftMotorBackward, OUTPUT);pinMode(RightMotorBackward, OUTPUT); pinMode(ena, OUTPUT); pinMode(enb, OUTPUT);servo_motor.attach(9); //our servo pinservo_motor.write(90);delay(2000);distance = readPing();delay(100);distance = readPing();delay(100);distance = readPing();delay(100);distance = readPing();delay(100); analogWrite(ena, 200);// chinh toc do dong co ben trai analogWrite(enb, 200); // chinh toc do dong co ben trai}void loop(){int distanceRight = 0;int distanceLeft = 0;delay(50);if (distance <= 20){moveStop(); // dung laidelay(300);moveBackward(); // lui ve saudelay(400);moveStop();// dung laidelay(300);distanceRight = lookRight(); // lay khoang cach ben traidelay(300);distanceLeft = lookLeft(); // lay khoang cach ben phaidelay(300);if (distance >= distanceLeft){ // neu khoang cach toi da >= khoang cach ben traiturnRight(); //re phaimoveStop();}else{ // ko thiturnLeft(); // re traimoveStop();}}else{moveForward();// ko phai 2 truong hop tren thi chay thang}distance = readPing();}int lookRight(){// nhin phai lay khoang cachservo_motor.write(10);delay(500);int distance = readPing();delay(100);servo_motor.write(90);return distance;}int lookLeft(){ // nhin trai lai khoang cachservo_motor.write(170);delay(500);int distance = readPing();delay(100);servo_motor.write(90);return distance;delay(100);}int readPing(){delay(70);int cm = sonar.ping_cm();if (cm==0){cm=250;}return cm;}void moveStop(){ // dung laidigitalWrite(RightMotorForward, LOW);digitalWrite(LeftMotorForward, LOW);digitalWrite(RightMotorBackward, LOW);digitalWrite(LeftMotorBackward, LOW);}void moveForward(){ // di thangif(!goesForward){goesForward=true;digitalWrite(LeftMotorForward, HIGH);digitalWrite(RightMotorForward, HIGH);digitalWrite(LeftMotorBackward, LOW);digitalWrite(RightMotorBackward, LOW);}}void moveBackward(){goesForward=false;digitalWrite(LeftMotorBackward, HIGH);digitalWrite(RightMotorBackward, HIGH);digitalWrite(LeftMotorForward, LOW);digitalWrite(RightMotorForward, LOW);}void turnRight(){digitalWrite(LeftMotorForward, HIGH);digitalWrite(RightMotorBackward, HIGH);digitalWrite(LeftMotorBackward, LOW);digitalWrite(RightMotorForward, LOW);delay(300);digitalWrite(LeftMotorForward, HIGH);digitalWrite(RightMotorForward, HIGH);digitalWrite(LeftMotorBackward, LOW);digitalWrite(RightMotorBackward, LOW);}void turnLeft(){digitalWrite(LeftMotorBackward, HIGH);digitalWrite(RightMotorForward, HIGH);digitalWrite(LeftMotorForward, LOW);digitalWrite(RightMotorBackward, LOW);delay(300);digitalWrite(LeftMotorForward, HIGH);digitalWrite(RightMotorForward, HIGH);digitalWrite(LeftMotorBackward, LOW);digitalWrite(RightMotorBackward, LOW);}
