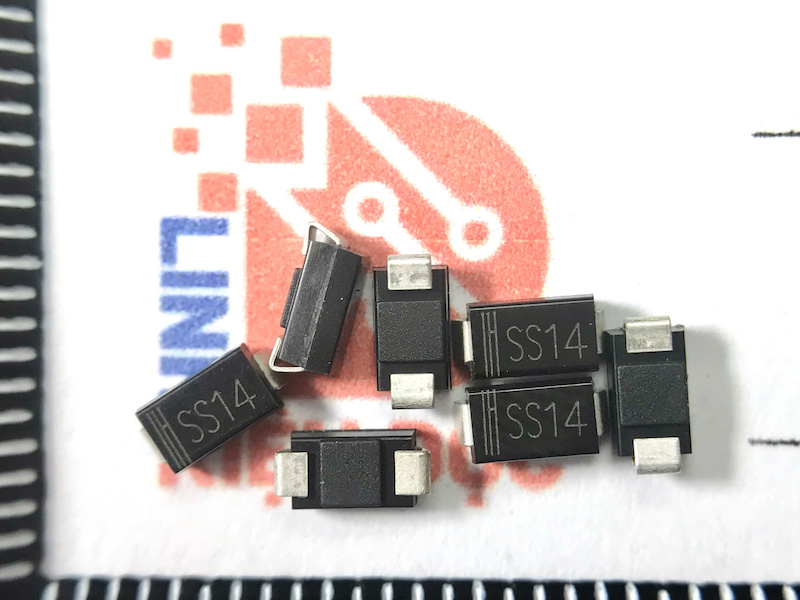

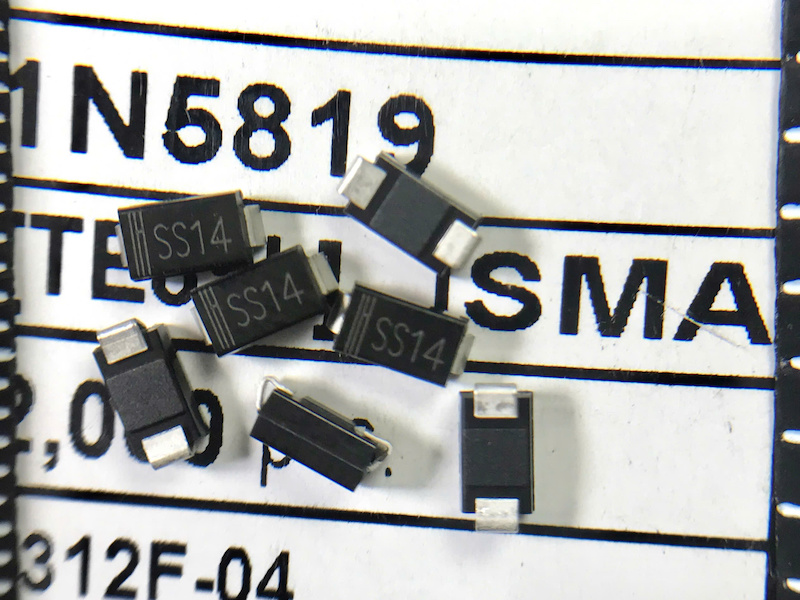

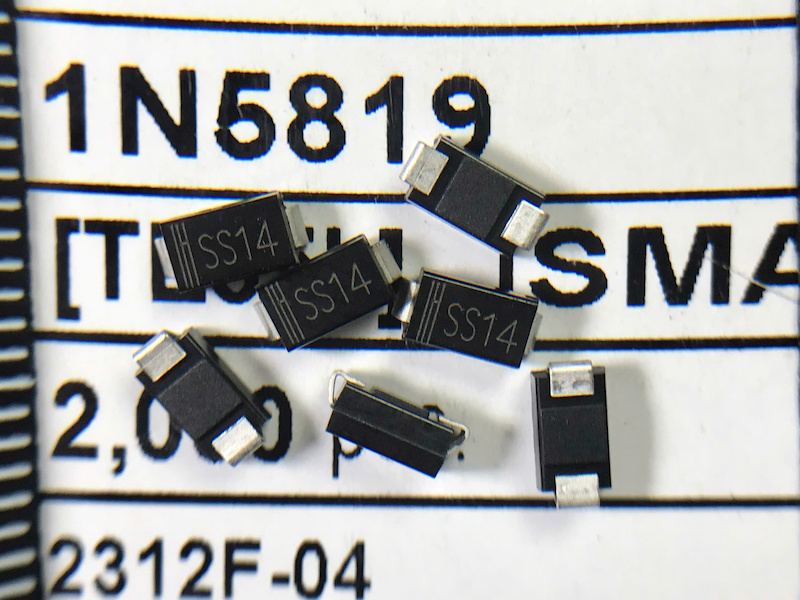

Combo 50 con 1N5819, IN5819, SS14 Diode 40V/1A SMA

Giới thiệu Diode 1N5819 / IN5819 / SS14 (40V/1A SMA)

Diode 1N5819, IN5819, và SS14 là các mã khác nhau của cùng một loại diode Schottky, được thiết kế để chịu đựng điện áp tối đa là 40V và dòng điện tối đa 1A. Các diode này thường được sử dụng trong các ứng dụng điện tử yêu cầu hiệu suất cao, hoạt động nhanh, và công suất thấp, như trong các bộ nguồn, mạch chuyển mạch, và các hệ thống năng lượng tái tạo.

1. Thông số kỹ thuật:

Loại diode: Diode Schottky

Diode Schottky là loại diode bán dẫn với đặc tính đặc biệt: điện áp rơi thấp (thường từ 0.2V đến 0.4V), giúp giảm tổn thất năng lượng khi diode dẫn điện, làm cho nó lý tưởng cho các ứng dụng yêu cầu dòng điện lớn và hiệu suất cao.

Điện áp ngược tối đa (Reverse Voltage - V_R): 40V

Đây là điện áp lớn nhất mà diode có thể chịu được khi không dẫn điện (ngược). Nếu điện áp ngược vượt quá 40V, diode có thể bị hỏng.

Dòng điện thuận tối đa (Forward Current - I_F): 1A

Dòng điện tối đa mà diode có thể dẫn mà không gây hư hỏng là 1A. Khi dòng điện qua diode lớn hơn giá trị này, diode có thể bị quá nhiệt và hỏng.

Điện áp thuận (Forward Voltage - V_F): Thường khoảng 0.4V - 0.45V ở dòng điện 1A.

Đặc điểm này giúp giảm tổn thất năng lượng, cho phép diode hoạt động hiệu quả ở các ứng dụng công suất thấp.

Nhiệt độ hoạt động: Thường từ -65°C đến +125°C, tùy vào loại và nhà sản xuất. Diode Schottky thường có khả năng hoạt động ổn định ở dải nhiệt độ rộng.

Chế độ đóng gói: SMA (Surface Mount Package)

Đóng gói SMA là loại đóng gói bề mặt nhỏ gọn, dễ dàng lắp đặt trên bảng mạch in (PCB) với quy trình hàn bề mặt, giúp tiết kiệm không gian và tăng hiệu suất lắp ráp.

2. Các ứng dụng:

Diode Schottky 1N5819 (IN5819, SS14) được sử dụng rộng rãi trong các mạch điện tử nhờ vào đặc tính nhanh và hiệu suất cao:

Bộ nguồn (Power supplies):

Dùng trong các mạch chỉnh lưu (rectifier) trong bộ nguồn DC, đặc biệt là trong các bộ nguồn chuyển mạch (SMPS) hoặc các bộ đổi nguồn DC-DC, nơi yêu cầu diode có hiệu suất cao và tổn thất điện năng thấp.

Mạch bảo vệ (Protection circuits):

Được sử dụng để bảo vệ các mạch điện khỏi các hiện tượng điện áp ngược (reverse voltage), đảm bảo không gây hư hỏng cho các linh kiện nhạy cảm.

Ứng dụng trong năng lượng tái tạo:

Dùng trong các mạch sạc pin và mạch chuyển đổi năng lượng trong các hệ thống năng lượng mặt trời, vì diode Schottky có khả năng giảm tổn thất năng lượng và cải thiện hiệu suất.

Mạch điều khiển tín hiệu:

Do tốc độ chuyển mạch nhanh và khả năng làm việc ở tần số cao, diode Schottky được sử dụng trong các mạch RF (radio frequency), mạch vi sóng, hoặc các mạch điều khiển tín hiệu tốc độ cao.

Mạch điện tử công suất thấp:

Với điện áp thuận thấp và dòng điện dẫn lớn, diode Schottky này thích hợp cho các mạch điện tử công suất thấp, bao gồm các thiết bị tiêu thụ năng lượng nhỏ hoặc các hệ thống yêu cầu điện áp thấp và hiệu suất cao.
