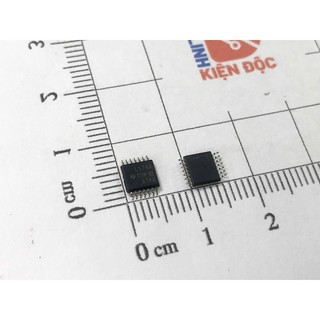

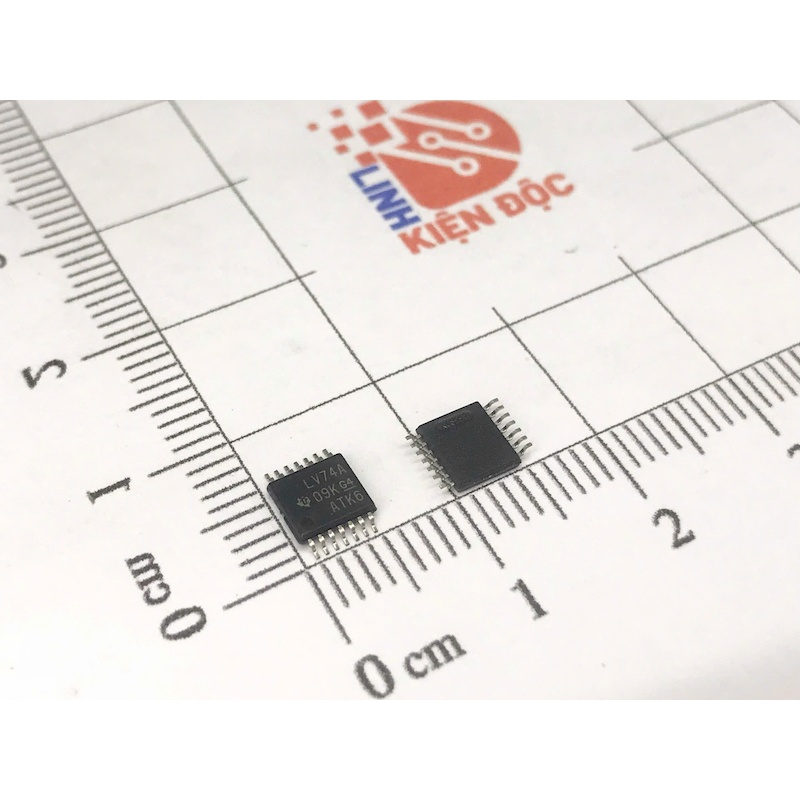

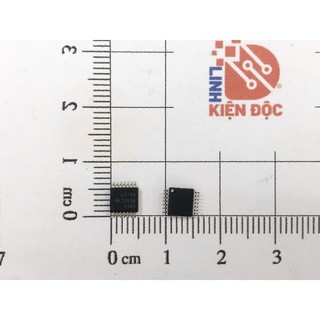

[Combo 5 chiếc] LV74A SN74LV74A IC Số TSSOP14

SN74LV74A là một IC flip-flop D-type (D flip-flop) của Texas Instruments, thuộc dòng Low Voltage (LV) logic. IC này được thiết kế để hoạt động với điện áp thấp và có khả năng chuyển đổi tín hiệu với độ ổn định cao trong các mạch số. Thông số kỹ thuật chính: Model: SN74LV74A Loại IC: D-Type Flip-Flop với Edge-Triggered (Kích hoạt theo cạnh đồng hồ). Số chân: 14 chân (gói TSSOP-14, rất nhỏ gọn và phù hợp với các mạch có không gian hạn chế). Điện áp hoạt động: 2V đến 5.5V (hoạt động ở mức điện áp thấp, lý tưởng cho các ứng dụng tiết kiệm năng lượng). Loại logic: Low Voltage (LV) logic, sử dụng công nghệ CMOS giúp giảm tiêu thụ điện năng và tăng tốc độ xử lý. Chức năng chính: Flip-flop D, có 2 trạng thái đầu ra (Q và Q' đối ngược nhau), lưu trữ và chuyển đổi trạng thái tín hiệu dựa trên tín hiệu đồng hồ. Tốc độ hoạt động: t_max = 25ns (thời gian trễ tối đa). Chức năng bổ sung: Có chức năng Reset và Set độc lập, giúp điều khiển trạng thái đầu ra trực tiếp. Ứng dụng: Mạch đồng hồ: Trong các mạch đồng hồ số hoặc các hệ thống có yêu cầu sử dụng bộ đếm, lưu trữ hoặc chuyển đổi tín hiệu. Bộ nhớ tạm thời (registers): SN74LV74A có thể được sử dụng để lưu trữ và chuyển đổi tín hiệu trong các mạch lưu trữ tạm thời, như trong vi điều khiển hoặc hệ thống xử lý tín hiệu. Điều khiển tín hiệu số: IC có thể được dùng để điều khiển tín hiệu trong các ứng dụng đếm, chuyển đổi và đồng bộ trong các mạch số. Mạch điều khiển trong hệ thống vi điều khiển: Mạch logic cần flip-flop để điều khiển các chu kỳ đồng hồ và trạng thái. Ưu điểm: Điện áp thấp: Hoạt động với điện áp thấp từ 2V đến 5.5V, giúp tiết kiệm năng lượng và phù hợp với các ứng dụng yêu cầu tiết kiệm điện. Tốc độ cao: Tốc độ chuyển đổi tín hiệu nhanh, lý tưởng cho các ứng dụng cần xử lý tín hiệu ở tần số cao. Tiết kiệm không gian: Gói TSSOP-14 nhỏ gọn giúp tiết kiệm không gian trên bo mạch (PCB), rất phù hợp cho các mạch yêu cầu thiết kế nhỏ gọn. Độ tin cậy cao: Công nghệ CMOS giúp IC hoạt động ổn định và có độ bền cao trong môi trường khắc nghiệt. Kết luận: SN74LV74A là một D-type flip-flop lý tưởng cho các mạch điều khiển tín hiệu số, lưu trữ trạng thái và đồng bộ hóa tín hiệu. Với điện áp hoạt động thấp và tốc độ nhanh, IC này rất phù hợp cho các ứng dụng vi điều khiển, đồng hồ, bộ đếm, và mạch điều khiển tín hiệu trong các hệ thống điện tử hiện đại. Gói TSSOP-14 giúp tiết kiệm không gian, rất thích hợp cho các bo mạch có diện tích hạn chế.
