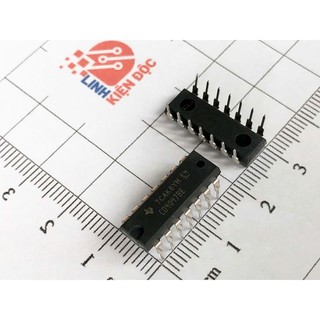

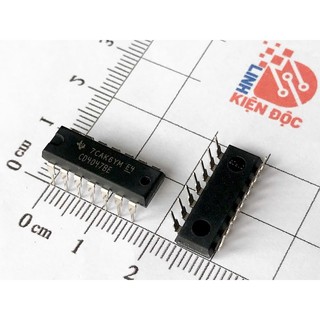

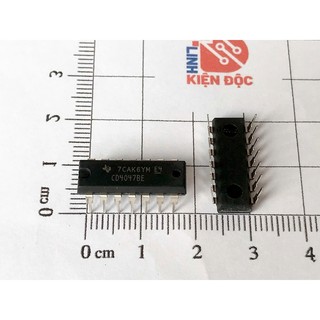

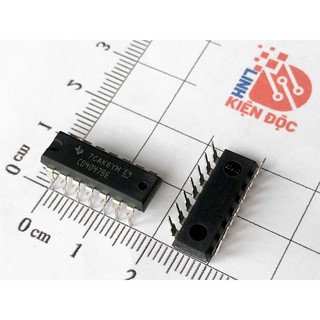

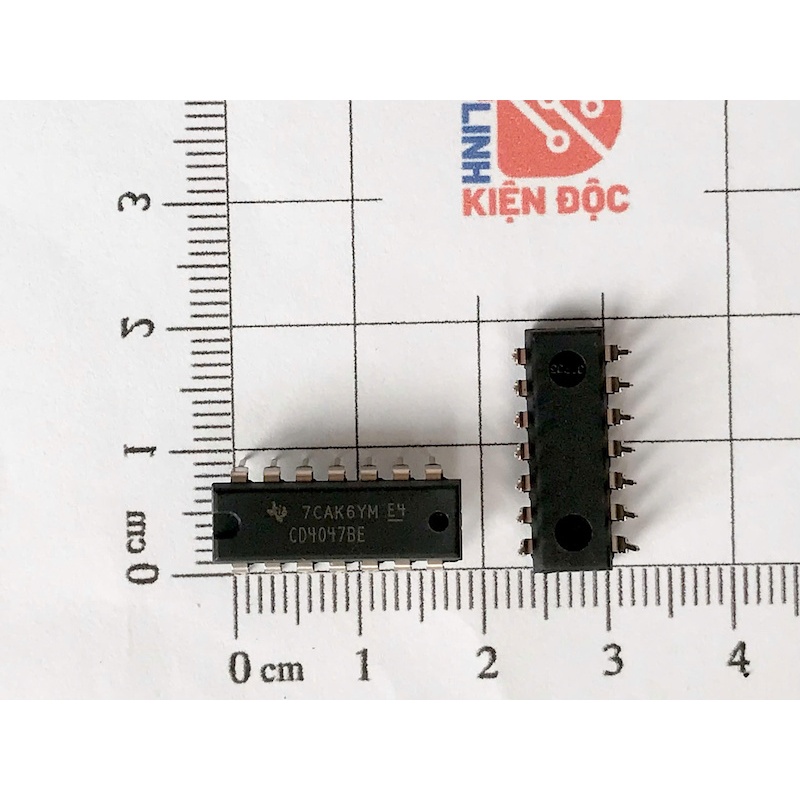

[Combo 5 chiếc] CD4047BE, CD4047 DIP-14 IC

Mã sản phẩm :CD4047BE Loại linh kiện: IC số Kiểu chân: DIP14 Hình thức : Mới Tình trạng : Còn hàng Giới thiệu về IC số CD4047BE: CD4047BE thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được chế tạo với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4047B là IC mạch đa hài dựa trên logic CMOS công suất thấp. Nó có thể hoạt động ở chế độ đơn ổn hoặc không ổn định. Ngoài ra, IC này dễ dàng cấu hình cho cả hai chế độ và cần ít thành phần bên ngoài để hoạt động. Nó có dải điện áp 3V-15V nhưng hoạt động tốt nhất ở mức 5V. CD4047BE có dải điện áp cung cấp từ 3V đến 15V, cao hơn nhiều so với bất kỳ họ logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS. Thông số kỹ thuật của IC số CD4047BE: Dải điện áp nguồn DC (VDD): -0,5V đến +20V (Điện áp tham chiếu đến cực VSS) Dải điện áp đầu vào, tất cả đầu vào: -0,5V đến VDD +0,5V Phạm vi nhiệt độ hoạt động(TSTG): -65oC đến +150oC Nhiệt độ chì (Trong quá trình hàn): +265oC Tính năng của IC số CD4047BE: Hoạt động trong cả chế độ đơn bền và không bền Chỉ yêu cầu một số linh kiện bên ngoài là một điện trở và một tụ điện Đặc tính đầu ra đệm đối xứng Khả năng miễn nhiễm tiếng ồn cao Các tính năng của chế độ đơn bền Các chân kích hoạt sườn dương và âm để cho phép hoạt động ổn định. Độ rộng xung đầu ra không phụ thuộc vào thời lượng xung kích hoạt. Có chân retrigger có để mở rộng độ rộng xung. Các tính năng của chế độ không bền Tạo chu kỳ nhiệm vụ 50% Chế độ vận hành chạy tự do với đầu ra dao động Độ ổn định tần số ấn tượng Ứng dụng của IC số CD4047BE: IC này đi kèm với một loạt các ứng dụng chủ yếu liên quan đến chuyển đổi DC sang AC. Sau đây là các ứng dụng chính mà nó có thể được sử dụng. Phân chia tần số Phép nhân tần số Ứng dụng trễ thời gian Mạch định thời
